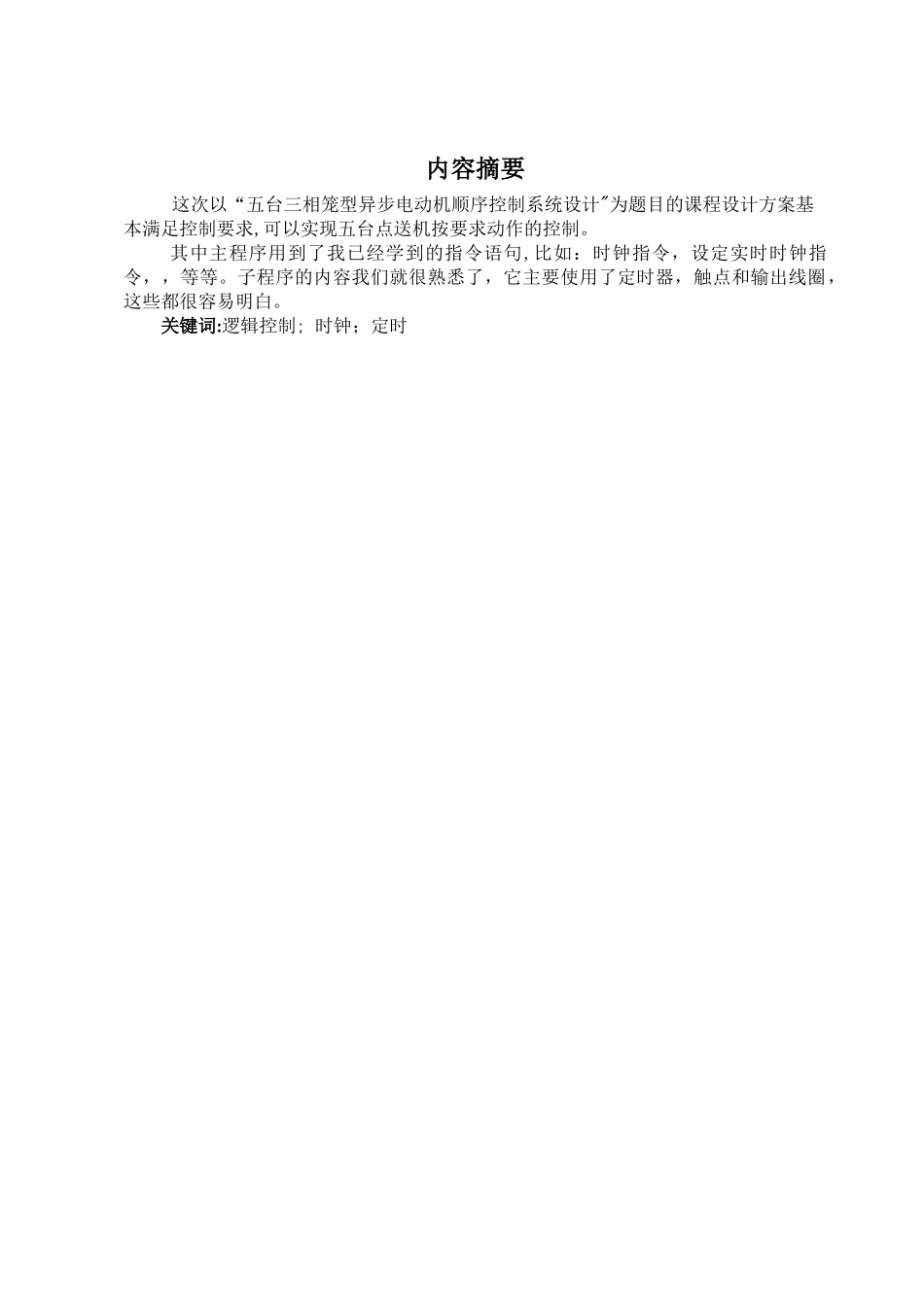

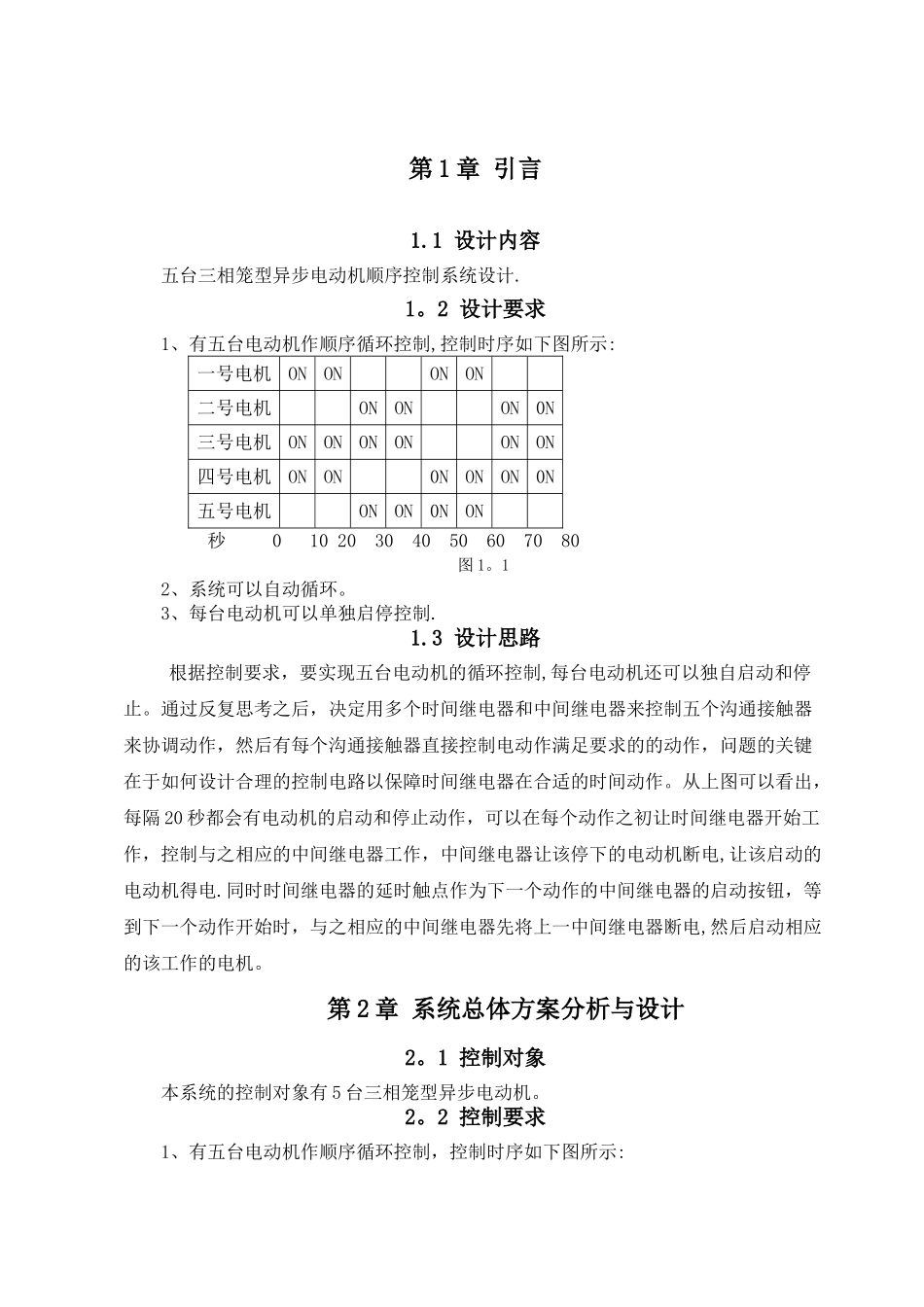

内容摘要 这次以“五台三相笼型异步电动机顺序控制系统设计"为题目的课程设计方案基本满足控制要求,可以实现五台点送机按要求动作的控制。其中主程序用到了我已经学到的指令语句,比如：时钟指令，设定实时时钟指令，，等等。子程序的内容我们就很熟悉了，它主要使用了定时器，触点和输出线圈，这些都很容易明白。关键词:逻辑控制; 时钟；定时目 录第 1 章 引言11 。 1 设计内容 1 1.2 设计要求 1 1.3 设计思路 1 第 2 章 系统总体方案分析与设计 1 2 。 1 控制对象 1 2.2 控制要求 1 2.3 方案分析 2 2.4 方案设计 2 2.5 元器清单 2 第 3 章 PLC 控制系统设计 2 3.1 控制要求分析及设计 2 3 。 1 。 1 主电路设计 2 3.1 。 2 确定 I/O 点数量及 PLC 类型 2 3.2 I/O 点的分配与编号 3 3 。 3 PLC 端子接线图 3 3 。 4 控制程序编制 3 3 。 4 。 1 梯形图 ( 见附表） 3 3.4.2 指令表（见附表 ) 3 结论 3 设计总结 4 致谢 5 附录 梯形图及指令表 6 参考文献 21 第 1 章 引言1.1 设计内容五台三相笼型异步电动机顺序控制系统设计.1。2 设计要求1、有五台电动机作顺序循环控制,控制时序如下图所示:一号电机ONONONON二号电机ONONON0N三号电机ONONONONONON四号电机ONON0NONON0N五号电机ONON0NON 秒 0 10 20 30 40 50 60 70 80图 1。12、系统可以自动循环。3、每台电动机可以单独启停控制.1.3 设计思路根据控制要求，要实现五台电动机的循环控制,每台电动机还可以独自启动和停止。通过反复思考之后，决定用多个时间继电器和中间继电器来控制五个沟通接触器来协调动作，然后有每个沟通接触器直接控制电动作满足要求的的动作，问题的关键在于如何设计合理的控制电路以保障时间继电器在合适的时间动作。从上图可以看出，每隔 20 秒都会有电动机的启动和停止动作，可以在每个动作之初让时间继电器开始工作，控制与之相应的中间继电器工作，中间继电器让该停下的电动机断电,让该启动的电动机得电.同时时间继电器的延时触点作为下一个动作的中间继电器的启动按钮，等到下一个动作开始时，与之相应的中间继电器先将上一中间继电器断电,然后启动相应的该工作的电机。第 2 章 系统总体方案分析与设计2。1 控制对象本系统的控制对象有 5 台三相笼型异步电动机。 2。2 控制要求1、有五台电动机作顺序循环控制，控制时序如下图所示...
