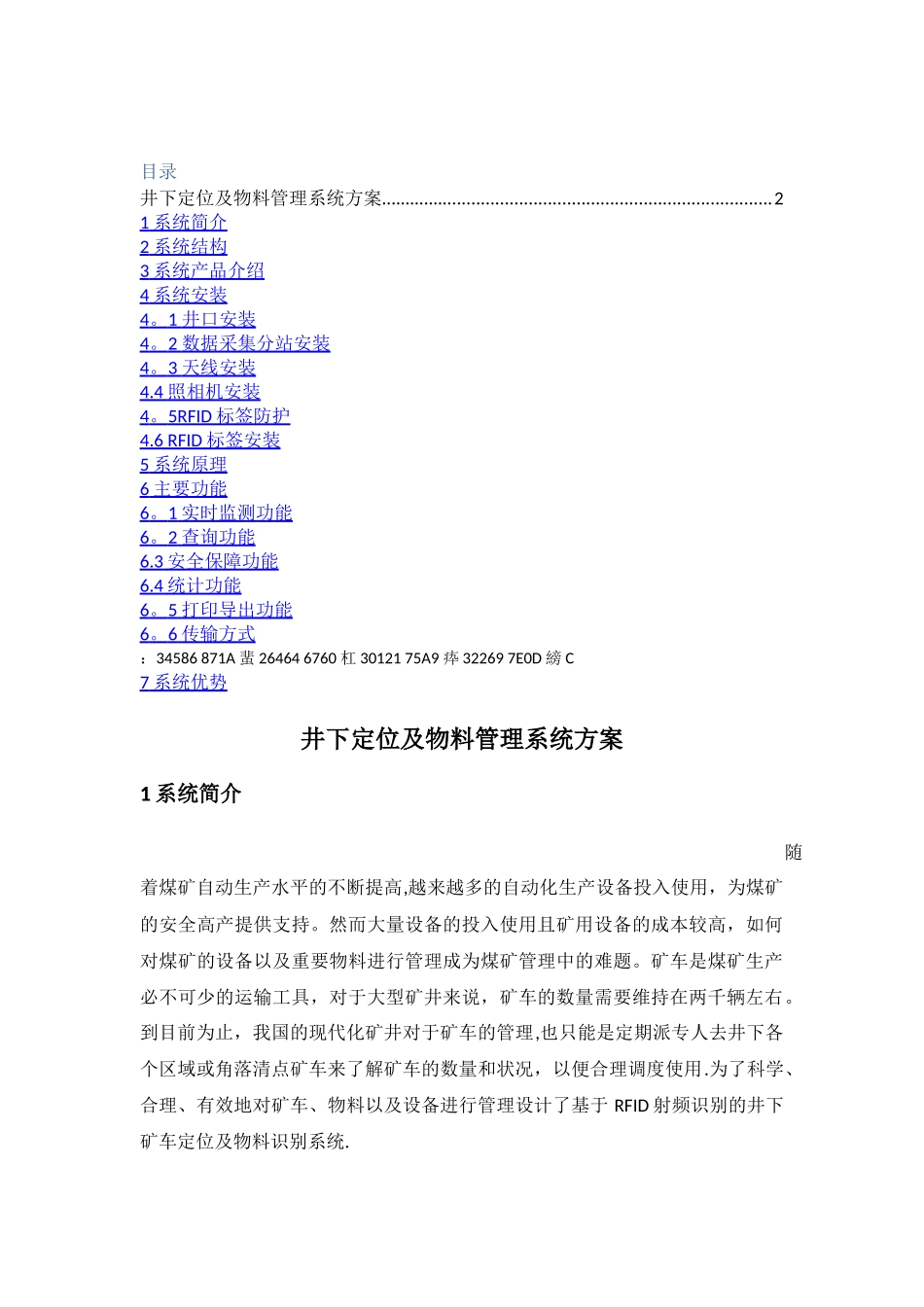

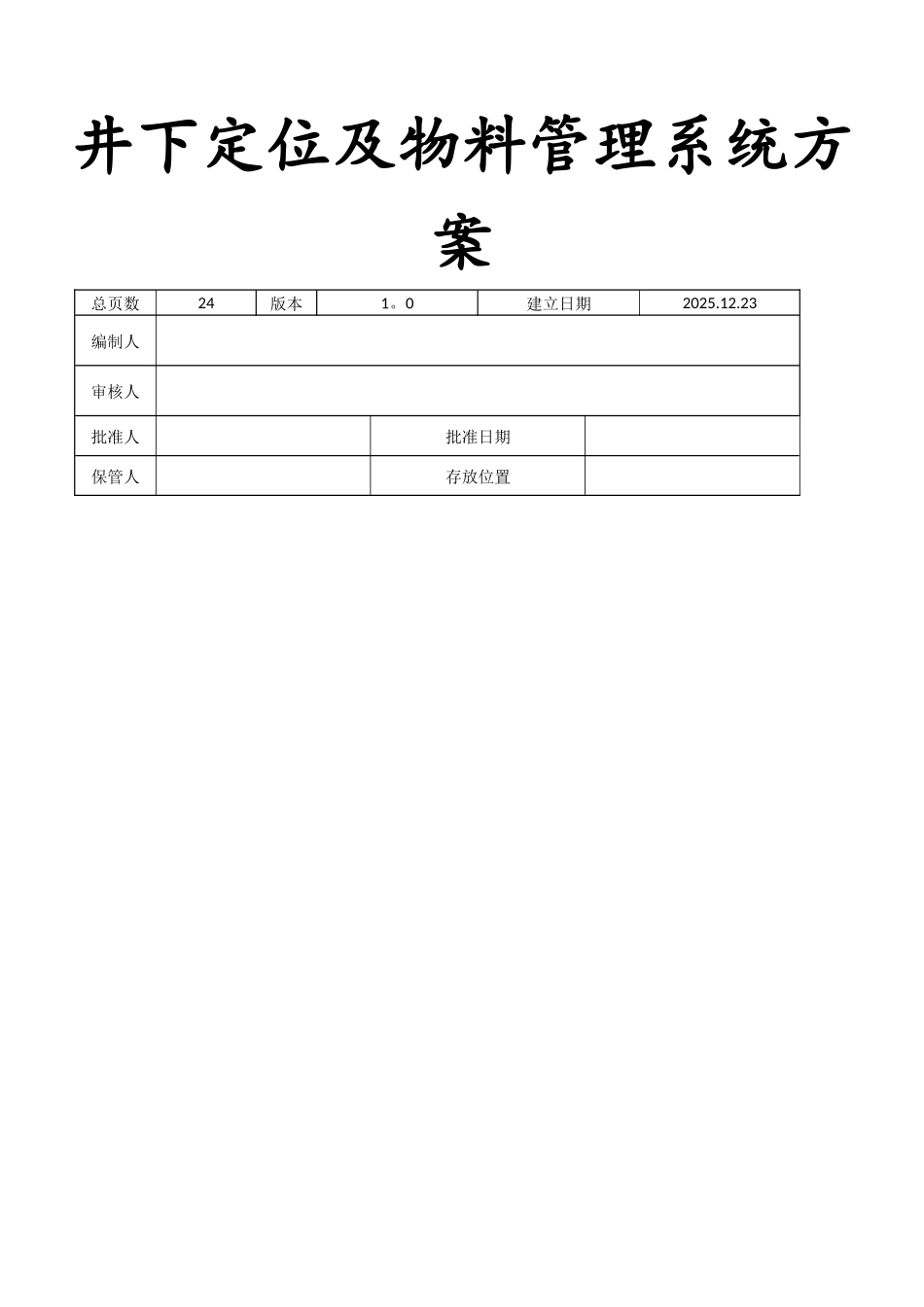

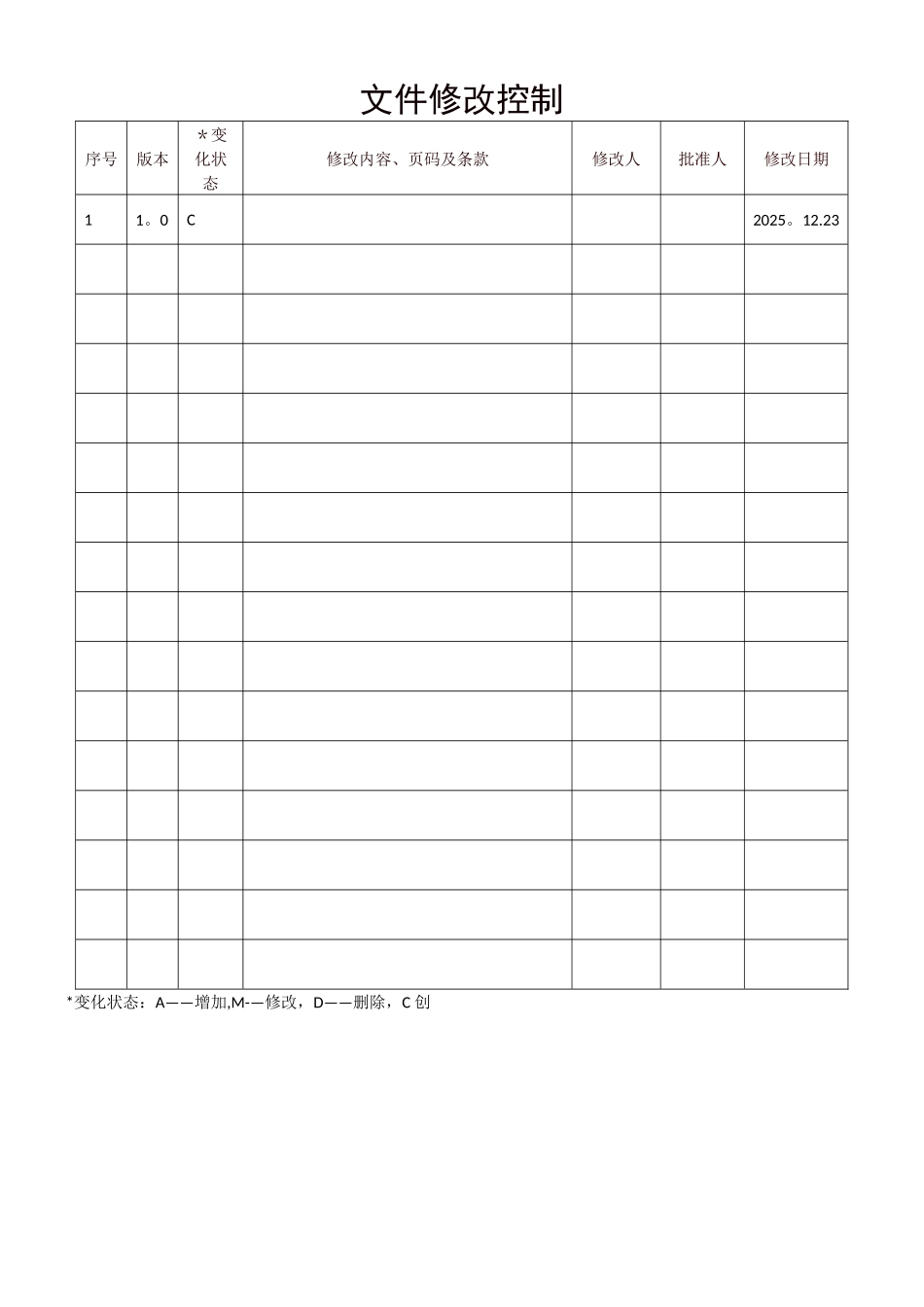

井下定位及物料管理系统方案总页数24版本1。0建立日期2025.12.23编制人审核人批准人批准日期保管人存放位置文件修改控制序号版本＊变化状态修改内容、页码及条款修改人批准人修改日期11。0C2025。12.23*变化状态：A——增加,M-—修改，D——删除，C 创目录井下定位及物料管理系统方案..................................................................................21 系统简介 2 系统结构 3 系统产品介绍 4 系统安装 4 。 1 井口安装 4 。 2 数据采集分站安装 4 。 3 天线安装 4.4 照相机安装 4 。 5RFID 标签防护 4.6 RFID 标签安装 5 系统原理 6 主要功能 6 。 1 实时监测功能 6 。 2 查询功能 6.3 安全保障功能 6.4 统计功能 6 。 5 打印导出功能 6 。 6 传输方式 ：34586 871A 蜚 26464 6760 杠 30121 75A9 疩 32269 7E0D 縍 C7 系统优势 井下定位及物料管理系统方案1 系统简介随着煤矿自动生产水平的不断提高,越来越多的自动化生产设备投入使用，为煤矿的安全高产提供支持。然而大量设备的投入使用且矿用设备的成本较高，如何对煤矿的设备以及重要物料进行管理成为煤矿管理中的难题。矿车是煤矿生产必不可少的运输工具，对于大型矿井来说，矿车的数量需要维持在两千辆左右。到目前为止，我国的现代化矿井对于矿车的管理,也只能是定期派专人去井下各个区域或角落清点矿车来了解矿车的数量和状况，以便合理调度使用.为了科学、合理、有效地对矿车、物料以及设备进行管理设计了基于 RFID 射频识别的井下矿车定位及物料识别系统.2 系统结构井下车辆定位及物料识别系统基于 RFID 超高频技术，由无线射频标签、数据采集终端、工业照相机、上位机、服务器、数据传输通道等组成，系统结构如下图所示.图 系统结构3 系统产品介绍4 系统安装4。1 井口安装以井口安装效果为例，井口设备的安装包括：数据采集终端（分站）、射频天线、信号线、摄像头等。图 井口安装效果图4。2 数据采集分站安装基于安全考虑，需将分站置于防护箱内，分站采纳 4xM4 的螺钉固定在防护箱内壁上，防护箱通过地脚螺栓固定在井口墙壁上。同时在防护箱上留有网线、电源线及信号线接口.图 数据采集分站安装4.3 天线安装射频天线采纳经过特别设计的密封箱体进行防护，即达到了防尘防水的防护效果，又能够使射频天线的信号衰减降到最低。4。4 照相机安装20259 4EA1 亡 L，k25487 6...
