仓库管理系统----统一建模

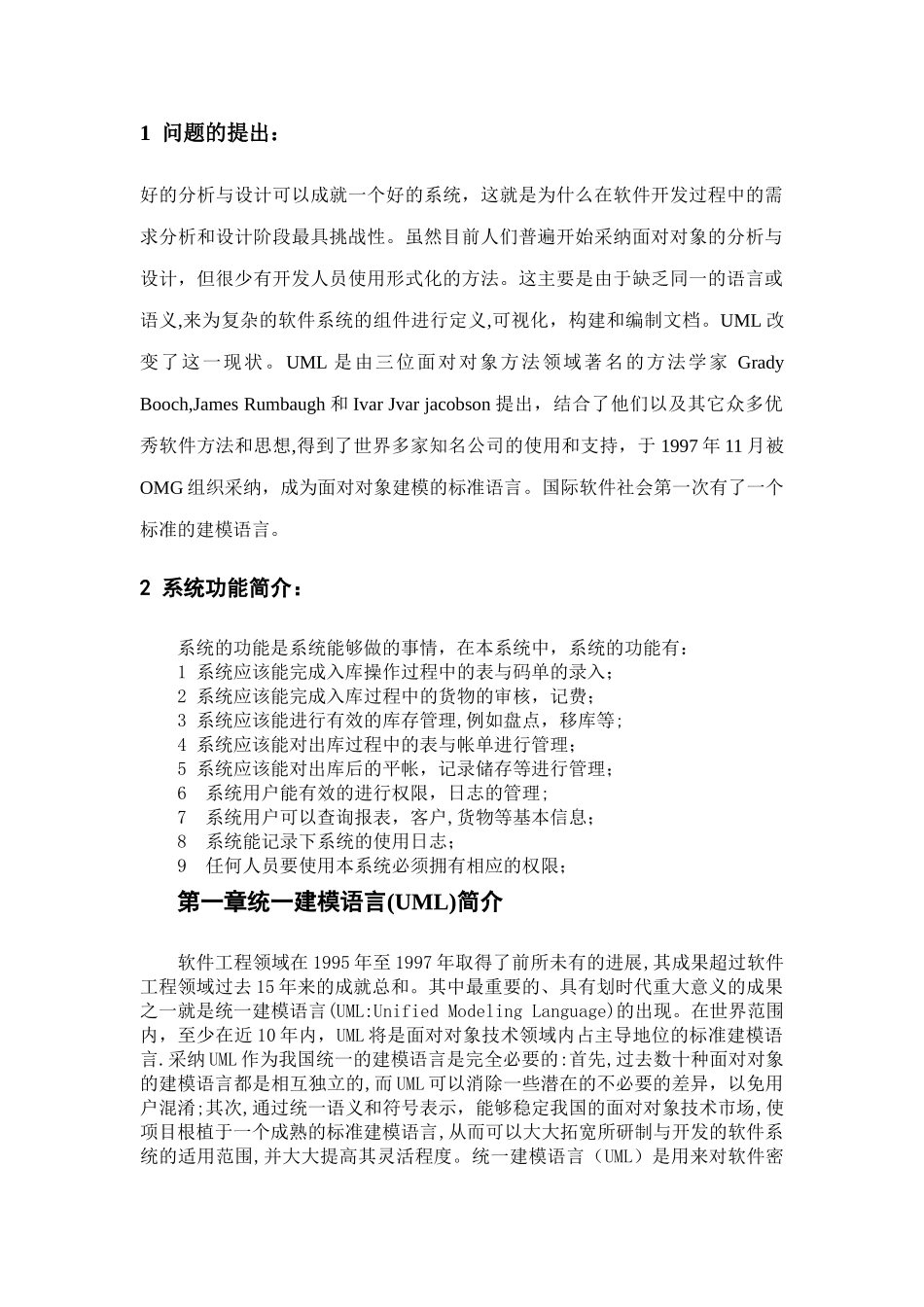

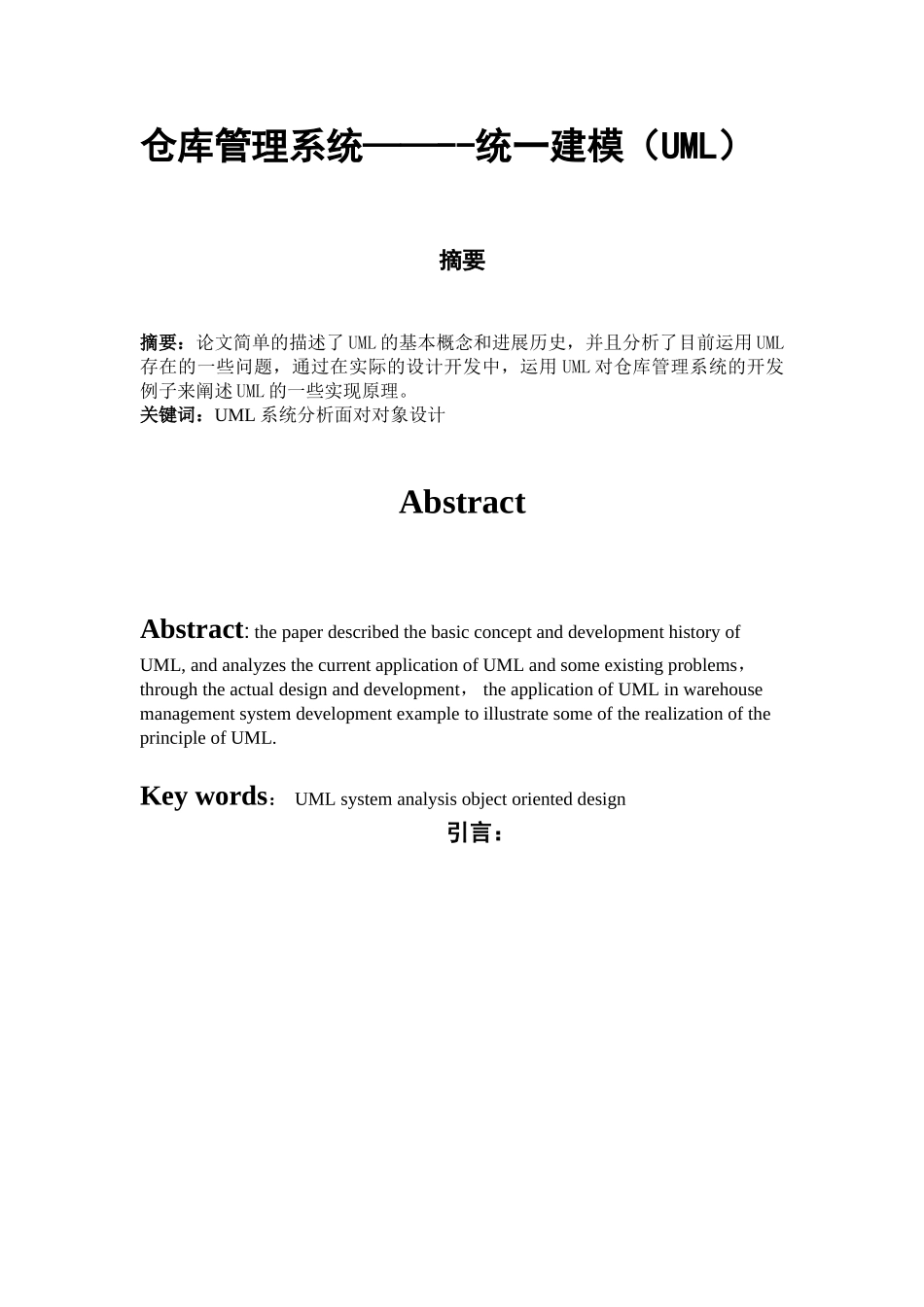

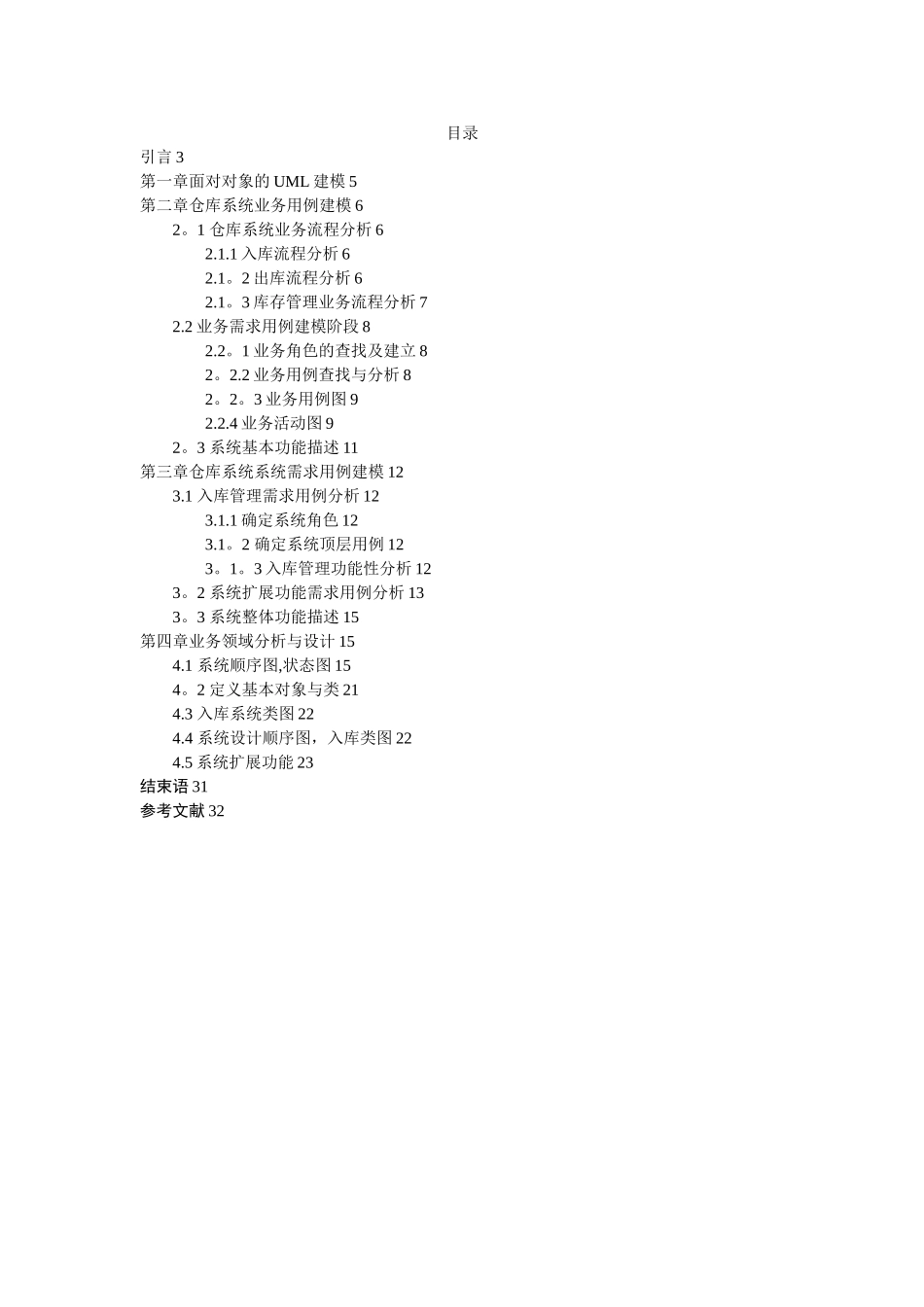

目录引言 3第一章面对对象的 UML 建模 5第二章仓库系统业务用例建模 62。1 仓库系统业务流程分析 62.1.1 入库流程分析 62.1。2 出库流程分析 62.1。3 库存管理业务流程分析 72.2 业务需求用例建模阶段 82.2。1 业务角色的查找及建立 82。2.2 业务用例查找与分析 82。2。3 业务用例图 92.2.4 业务活动图 92。3 系统基本功能描述 11第三章仓库系统系统需求用例建模 123.1 入库管理需求用例分析 123.1.1 确定系统角色 123.1。2 确定系统顶层用例 123。1。3 入库管理功能性分析 123。2 系统扩展功能需求用例分析 133。3 系统整体功能描述 15第四章业务领域分析与设计 154.1 系统顺序图,状态图 154。2 定义基本对象与类 214.3 入库系统类图 224.4 系统设计顺序图，入库类图 224.5 系统扩展功能 23结束语 31参考文献 32仓库管理系统——--统一建模（UML）摘要摘要：论文简单的描述了 UML 的基本概念和进展历史，并且分析了目前运用 UML存在的一些问题，通过在实际的设计开发中，运用 UML 对仓库管理系统的开发例子来阐述 UML 的一些实现原理。关键词：UML 系统分析面对对象设计AbstractAbstract: the paper described the basic concept and development history of UML, and analyzes the current application of UML and some existing problems， through the actual design and development， the application of UML in warehouse management system development example to illustrate some of the realization of the principle of UML.Key words： UML system analysis object oriented design引言：1 问题的提出：好的分析与设计可以成就一个好的系统，这就是为什么在软件开发过程中的需求分析和设计阶段最具挑战性。虽然目前人们普遍开始采纳面对对象的分析与设计，但很少有开发人员使用形式化的方法。这主要是由于缺乏同一的语言或语义,来为复杂的软件系统的组件进行定义,可视化，构建和编制文档。UML 改变了这一现状。UML 是由三位面对对象方法领域著名的方法学家 Grady Booch,James Rumbaugh 和 Ivar Jvar jacobson 提出，结合了他们以及其它众多优秀软件方法和思想,得到了世界多家知名公司的使用和支持，于 1997 年 11 月被OMG 组织采纳，成为面对对象建模的标准语言。国际软件社会第一次有了一个标...
