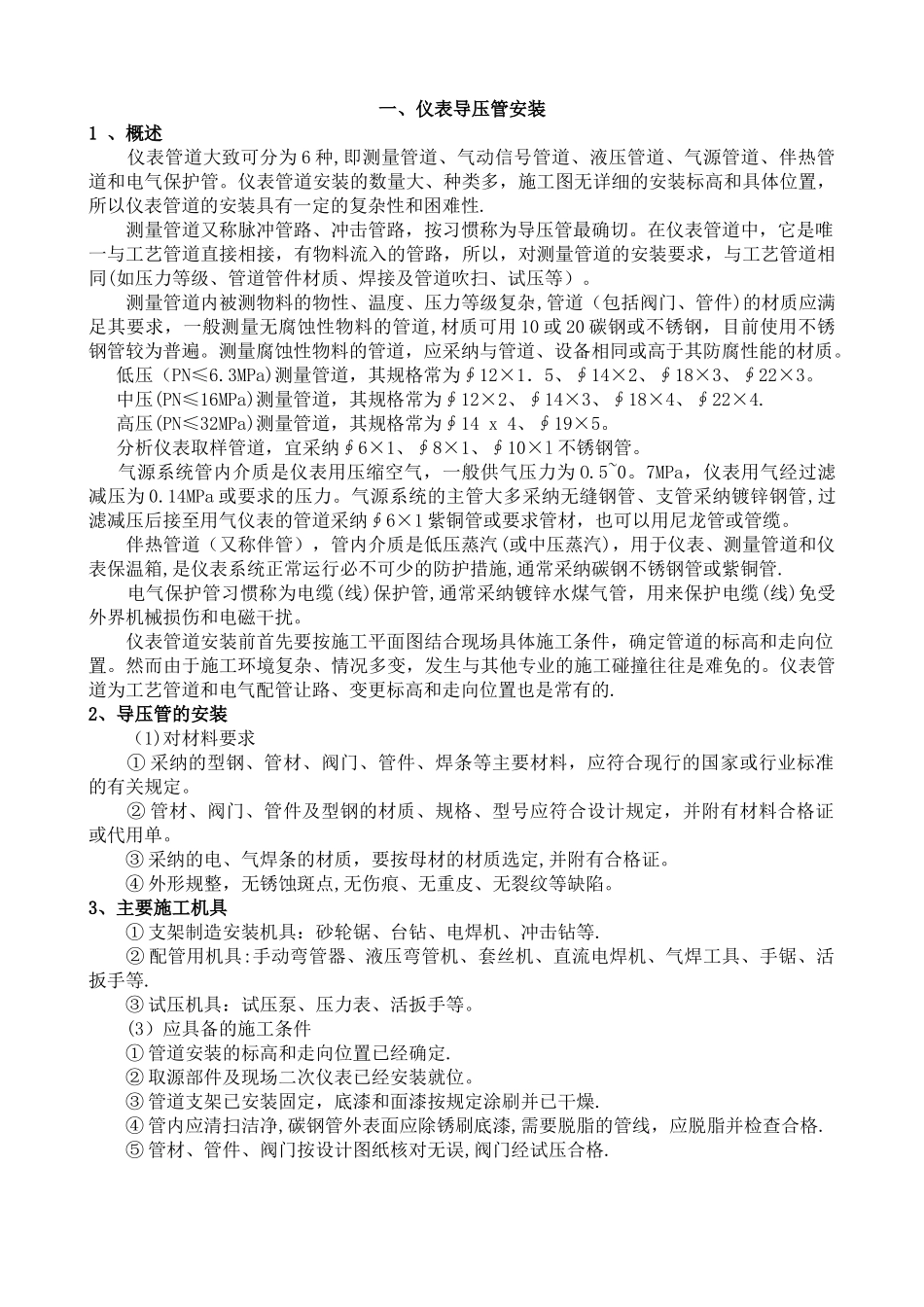

一、仪表导压管安装1 、概述 仪表管道大致可分为 6 种,即测量管道、气动信号管道、液压管道、气源管道、伴热管道和电气保护管。仪表管道安装的数量大、种类多，施工图无详细的安装标高和具体位置，所以仪表管道的安装具有一定的复杂性和困难性. 测量管道又称脉冲管路、冲击管路，按习惯称为导压管最确切。在仪表管道中，它是唯一与工艺管道直接相接，有物料流入的管路，所以，对测量管道的安装要求，与工艺管道相同(如压力等级、管道管件材质、焊接及管道吹扫、试压等）。 测量管道内被测物料的物性、温度、压力等级复杂,管道（包括阀门、管件)的材质应满足其要求，一般测量无腐蚀性物料的管道,材质可用 10 或 20 碳钢或不锈钢，目前使用不锈钢管较为普遍。测量腐蚀性物料的管道，应采纳与管道、设备相同或高于其防腐性能的材质。 低压（PN≤6.3MPa)测量管道，其规格常为∮12×1．5、∮14×2、∮18×3、∮22×3。 中压(PN≤16MPa)测量管道，其规格常为∮12×2、∮14×3、∮18×4、∮22×4. 高压(PN≤32MPa)测量管道，其规格常为∮14 x 4、∮19×5。 分析仪表取样管道，宜采纳∮6×1、∮8×1、∮10×l 不锈钢管。 气源系统管内介质是仪表用压缩空气，一般供气压力为 O.5~0。7MPa，仪表用气经过滤减压为 0.14MPa 或要求的压力。气源系统的主管大多采纳无缝钢管、支管采纳镀锌钢管,过滤减压后接至用气仪表的管道采纳∮6×1 紫铜管或要求管材，也可以用尼龙管或管缆。 伴热管道（又称伴管），管内介质是低压蒸汽(或中压蒸汽)，用于仪表、测量管道和仪表保温箱,是仪表系统正常运行必不可少的防护措施,通常采纳碳钢不锈钢管或紫铜管. 电气保护管习惯称为电缆(线)保护管,通常采纳镀锌水煤气管，用来保护电缆(线)免受外界机械损伤和电磁干扰。 仪表管道安装前首先要按施工平面图结合现场具体施工条件，确定管道的标高和走向位置。然而由于施工环境复杂、情况多变，发生与其他专业的施工碰撞往往是难免的。仪表管道为工艺管道和电气配管让路、变更标高和走向位置也是常有的.2、导压管的安装 （1)对材料要求 ① 采纳的型钢、管材、阀门、管件、焊条等主要材料，应符合现行的国家或行业标准的有关规定。 ② 管材、阀门、管件及型钢的材质、规格、型号应符合设计规定，并附有材料合格证或代用单。 ③ 采纳的电、气焊条的材质，要按母材的材质选定,并附有合格证。 ④ 外形规整，无锈蚀斑点,无伤痕、无重皮、无裂纹等缺陷。3、...
