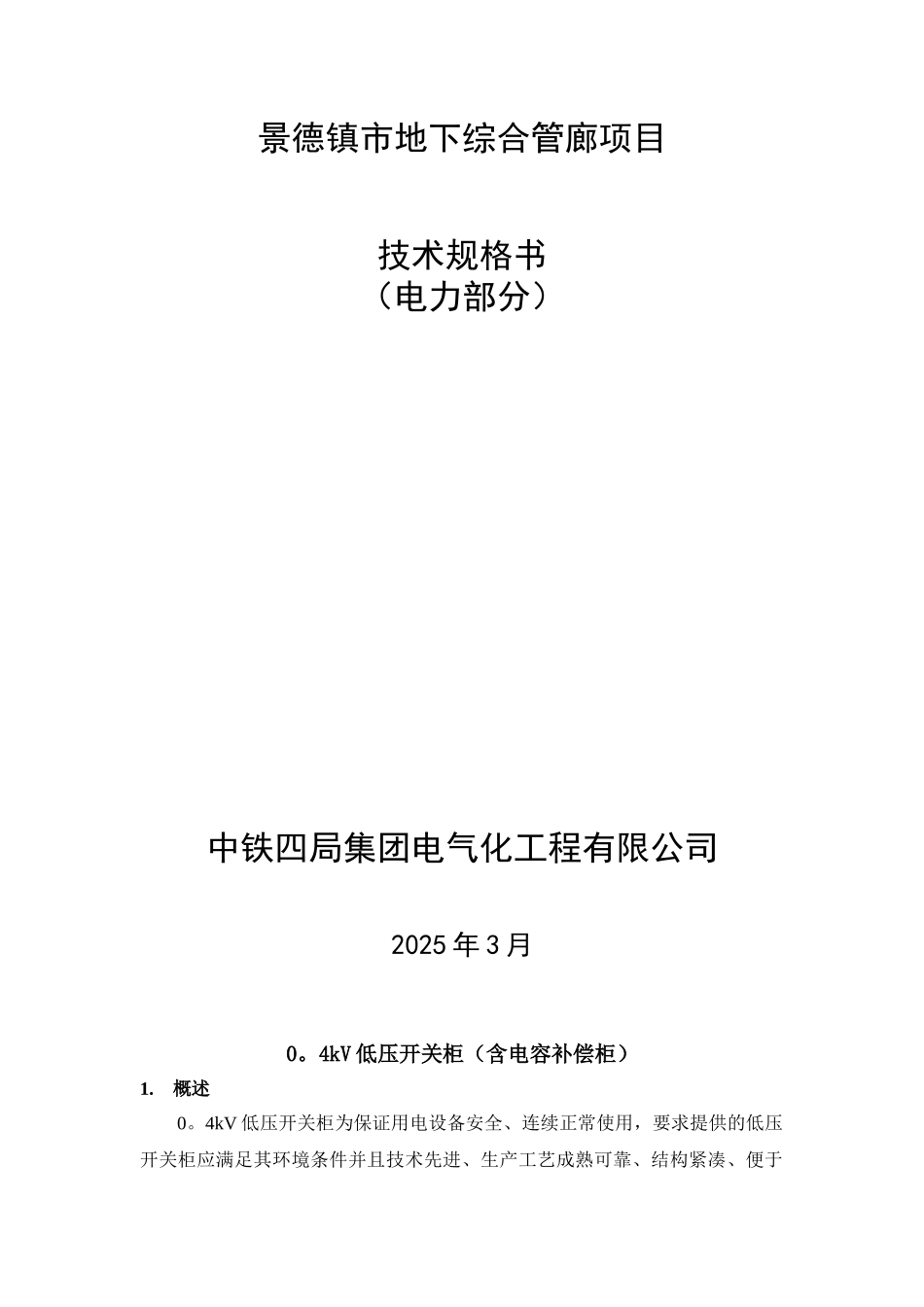

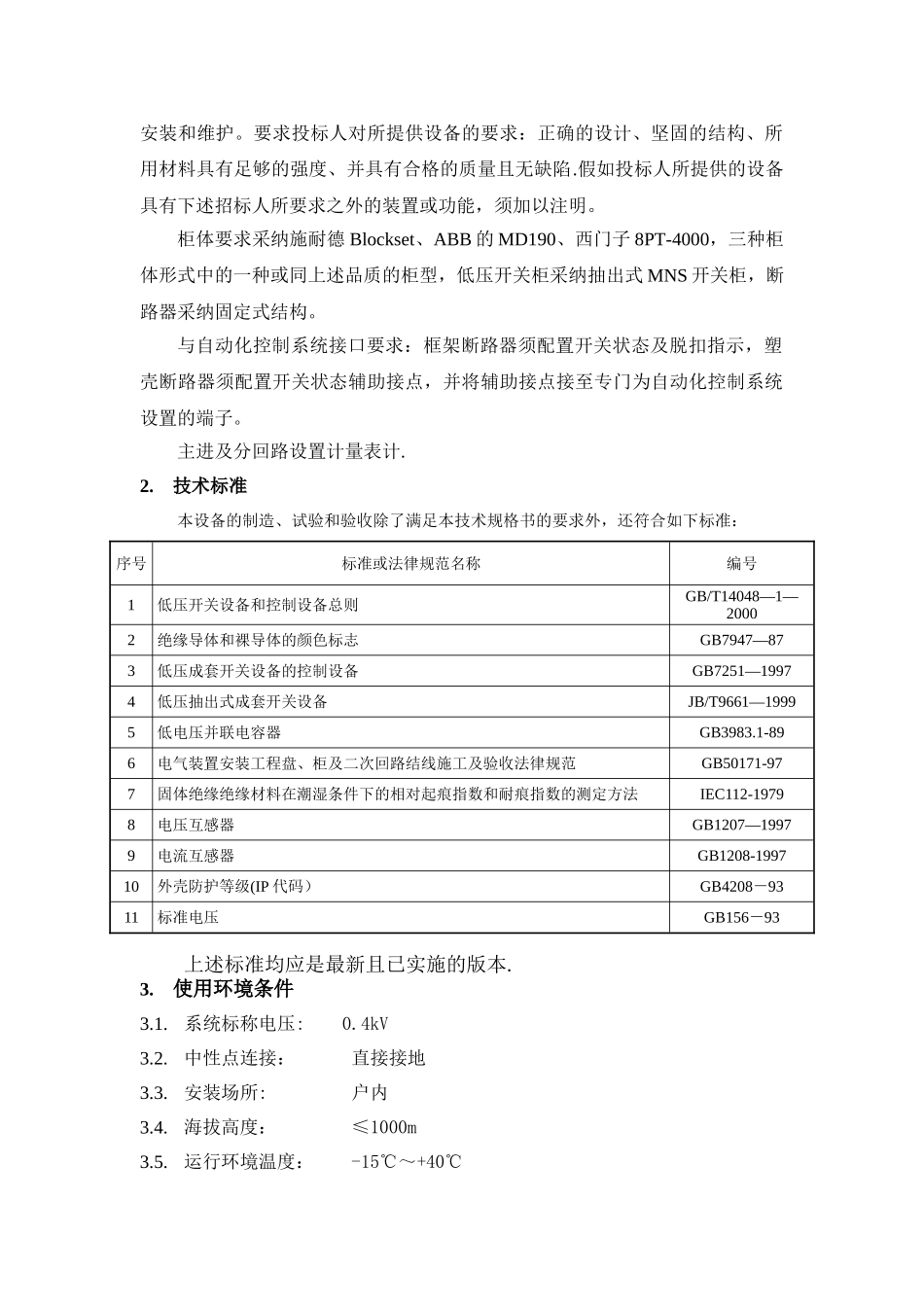

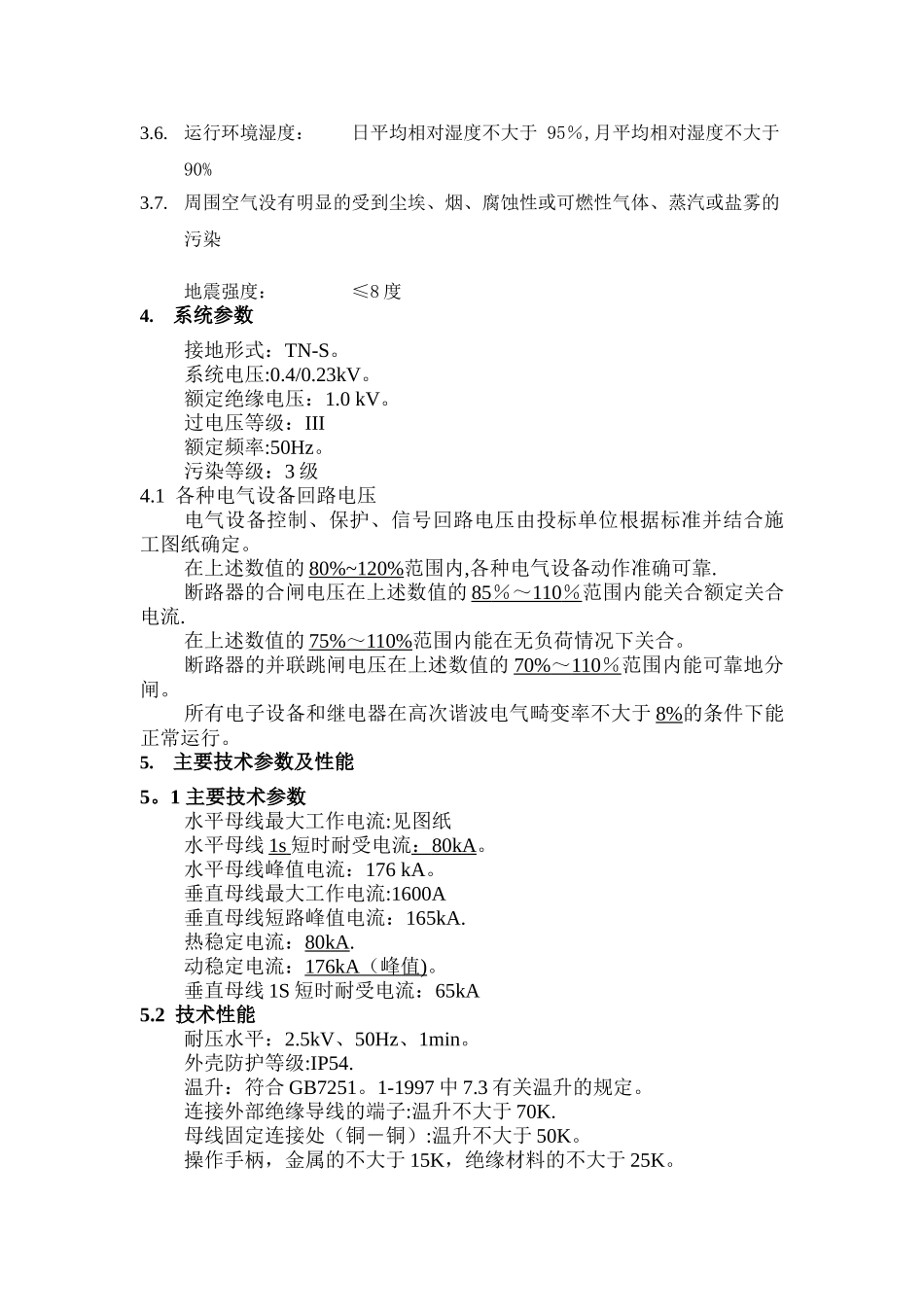

景德镇市地下综合管廊项目技术规格书（电力部分）中铁四局集团电气化工程有限公司2025 年 3 月0。4kV 低压开关柜（含电容补偿柜）1.概述0。4kV 低压开关柜为保证用电设备安全、连续正常使用，要求提供的低压开关柜应满足其环境条件并且技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护。要求投标人对所提供设备的要求：正确的设计、坚固的结构、所用材料具有足够的强度、并具有合格的质量且无缺陷.假如投标人所提供的设备具有下述招标人所要求之外的装置或功能，须加以注明。柜体要求采纳施耐德 Blockset、ABB 的 MD190、西门子 8PT-4000，三种柜体形式中的一种或同上述品质的柜型，低压开关柜采纳抽出式 MNS 开关柜，断路器采纳固定式结构。与自动化控制系统接口要求：框架断路器须配置开关状态及脱扣指示，塑壳断路器须配置开关状态辅助接点，并将辅助接点接至专门为自动化控制系统设置的端子。主进及分回路设置计量表计.2.技术标准本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：序号标准或法律规范名称编号1低压开关设备和控制设备总则GB/T14048—1—20002绝缘导体和裸导体的颜色标志GB7947—873低压成套开关设备的控制设备GB7251—19974低压抽出式成套开关设备JB/T9661—19995低电压并联电容器GB3983.1-896电气装置安装工程盘、柜及二次回路结线施工及验收法律规范GB50171-977固体绝缘绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法IEC112-1979 8电压互感器GB1207—19979电流互感器GB1208-199710外壳防护等级(IP 代码）GB4208－9311标准电压GB156－93上述标准均应是最新且已实施的版本.3.使用环境条件3.1.系统标称电压: 0.4kV3.2.中性点连接： 直接接地3.3.安装场所: 户内3.4.海拔高度： ≤1000m3.5.运行环境温度： -15℃～+40℃3.6.运行环境湿度： 日平均相对湿度不大于 95％,月平均相对湿度不大于 90%3.7.周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染地震强度： ≤8 度4.系统参数接地形式：TN-S。系统电压:0.4/0.23kV。额定绝缘电压：1.0 kV。过电压等级：III额定频率:50Hz。污染等级：3 级4.1 各种电气设备回路电压电气设备控制、保护、信号回路电压由投标单位根据标准并结合施工图纸确定。在上述数值的 80%~120%范围内,各种电气设备动作准确可靠.断路器的合闸电压在上述数值的 85 ％～ 110 ％ 范围内能关合额定关合电流.在上述数值...
