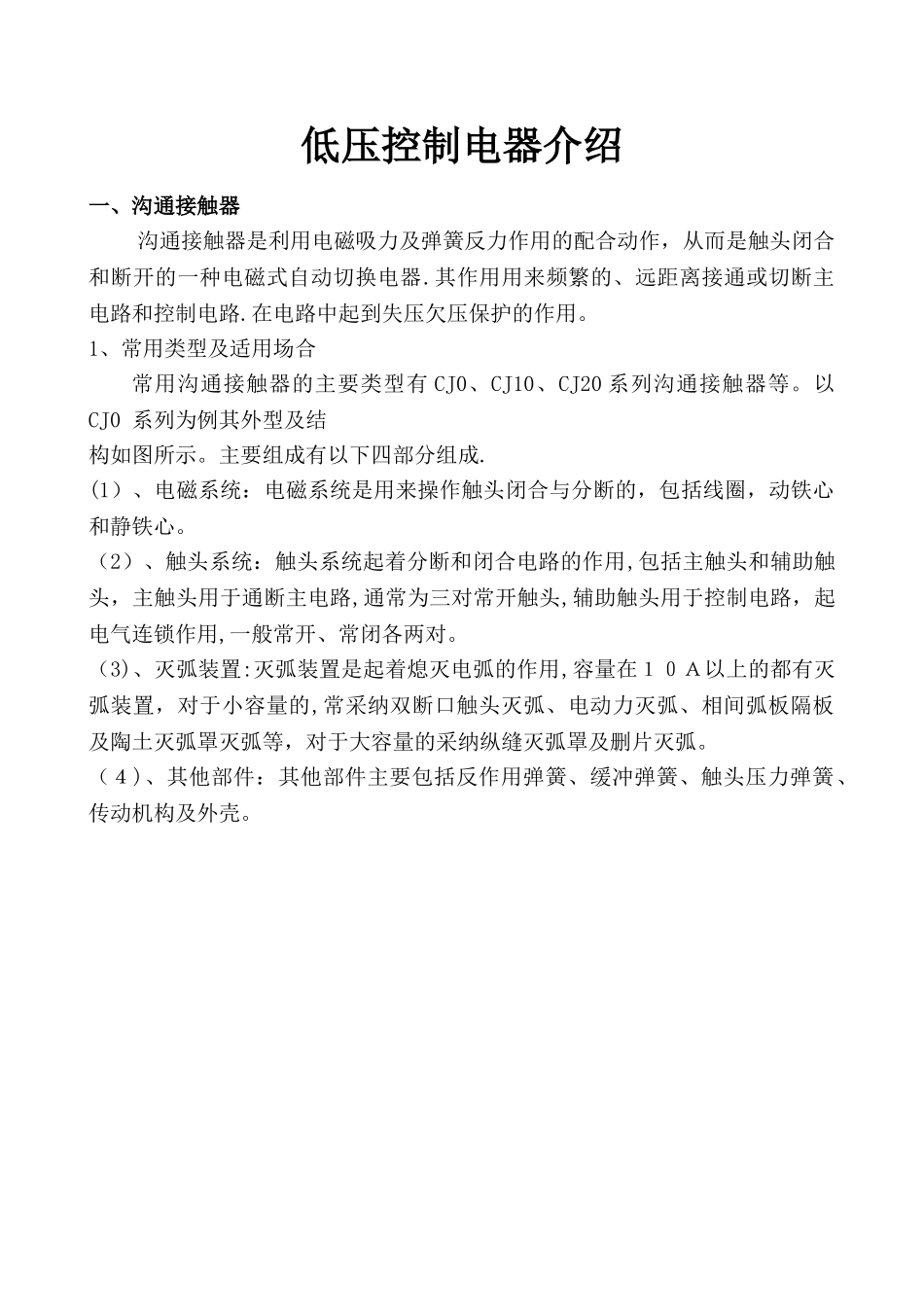

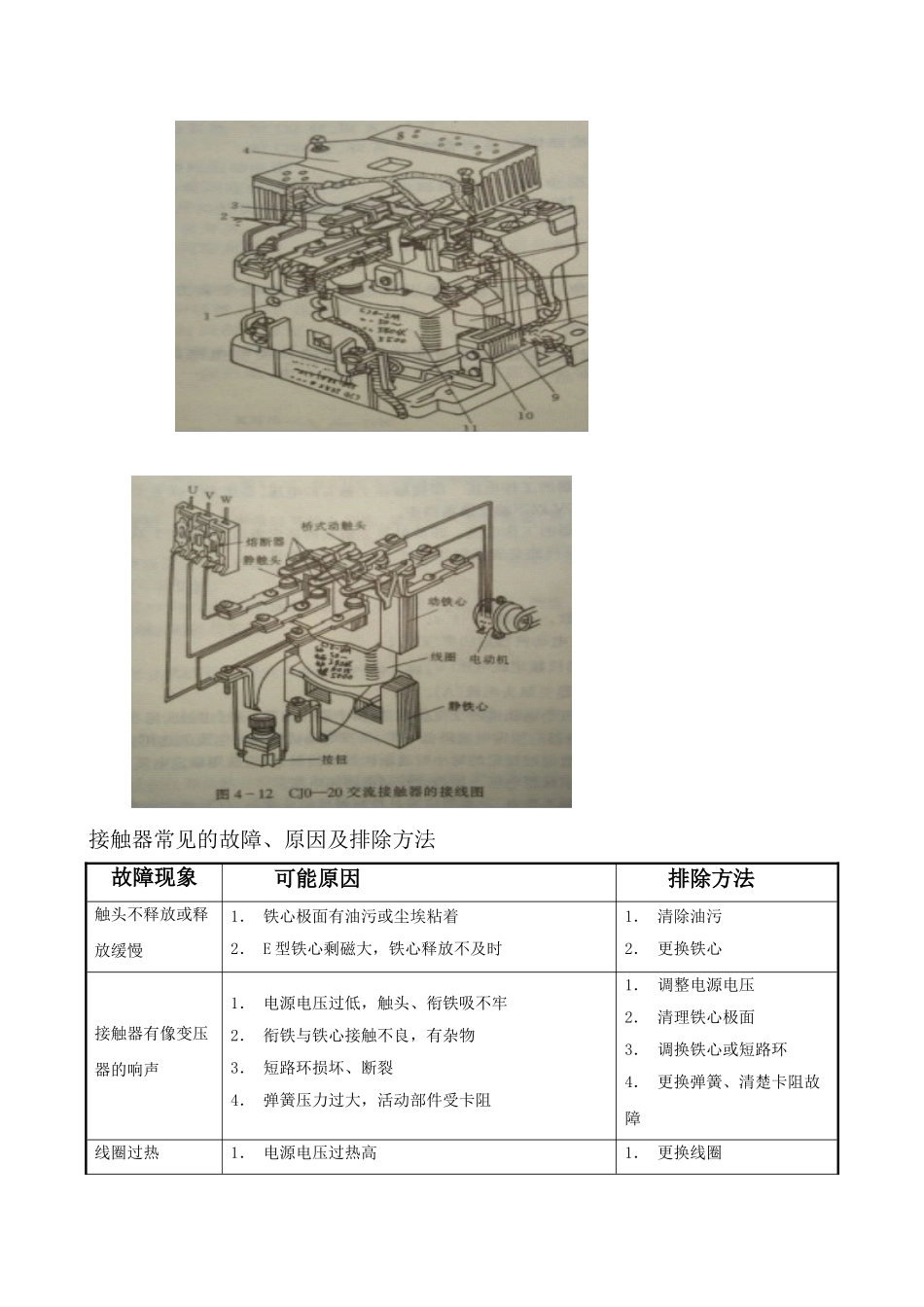

低压控制电器介绍 一、沟通接触器 沟通接触器是利用电磁吸力及弹簧反力作用的配合动作，从而是触头闭合和断开的一种电磁式自动切换电器.其作用用来频繁的、远距离接通或切断主电路和控制电路.在电路中起到失压欠压保护的作用。1、常用类型及适用场合常用沟通接触器的主要类型有 CJ0、CJ10、CJ20 系列沟通接触器等。以CJ0 系列为例其外型及结构如图所示。主要组成有以下四部分组成.(1）、电磁系统：电磁系统是用来操作触头闭合与分断的，包括线圈，动铁心和静铁心。（2）、触头系统：触头系统起着分断和闭合电路的作用,包括主触头和辅助触头，主触头用于通断主电路,通常为三对常开触头,辅助触头用于控制电路，起电气连锁作用,一般常开、常闭各两对。（3)、灭弧装置:灭弧装置是起着熄灭电弧的作用,容量在１０Ａ以上的都有灭弧装置，对于小容量的,常采纳双断口触头灭弧、电动力灭弧、相间弧板隔板及陶土灭弧罩灭弧等，对于大容量的采纳纵缝灭弧罩及删片灭弧。（４)、其他部件：其他部件主要包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳。接触器常见的故障、原因及排除方法故障现象可能原因排除方法触头不释放或释放缓慢1． 铁心极面有油污或尘埃粘着2． E 型铁心剩磁大，铁心释放不及时1． 清除油污2． 更换铁心接触器有像变压器的响声1． 电源电压过低，触头、衔铁吸不牢2． 衔铁与铁心接触不良，有杂物3． 短路环损坏、断裂4． 弹簧压力过大，活动部件受卡阻1． 调整电源电压2． 清理铁心极面3． 调换铁心或短路环4． 更换弹簧、清楚卡阻故障线圈过热1． 电源电压过热高1． 更换线圈2． 电源电压过低，线圈电流过大3． 线圈技术参数与使用条件不符4． 接触器动作过频，连接承受大电流冲击2． 更换线圈3． 更换线圈或接触器4． 更换线圈或接触器触头灼伤或熔焊1． 触头压力过小2． 触头表面有金属颗粒异物3． 操作频率过高，或工作电流过大，断开容量不够4． 长期过载使用5． 负载侧短路1． 调高触头弹簧压力2． 清理触头表面3． 调换容量较大的接触器4． 调换合适的接触器5． 排除短路故障,更换触头２、拆卸步骤（1)、松开灭弧罩紧固螺钉，取下灭弧罩。（2）、取下主触点压力弹簧及主触点。(3)、取下常开静触点。（4）、取下接触器底面的盖板。（5）、取出静铁心及缓冲弹簧绝缘纸片。（6)、取下静铁心支架及缓冲弹簧。(7)、取下线圈（8)、取下反作用弹簧（9）、抽出动铁心及支架二、热继电器热继电...
