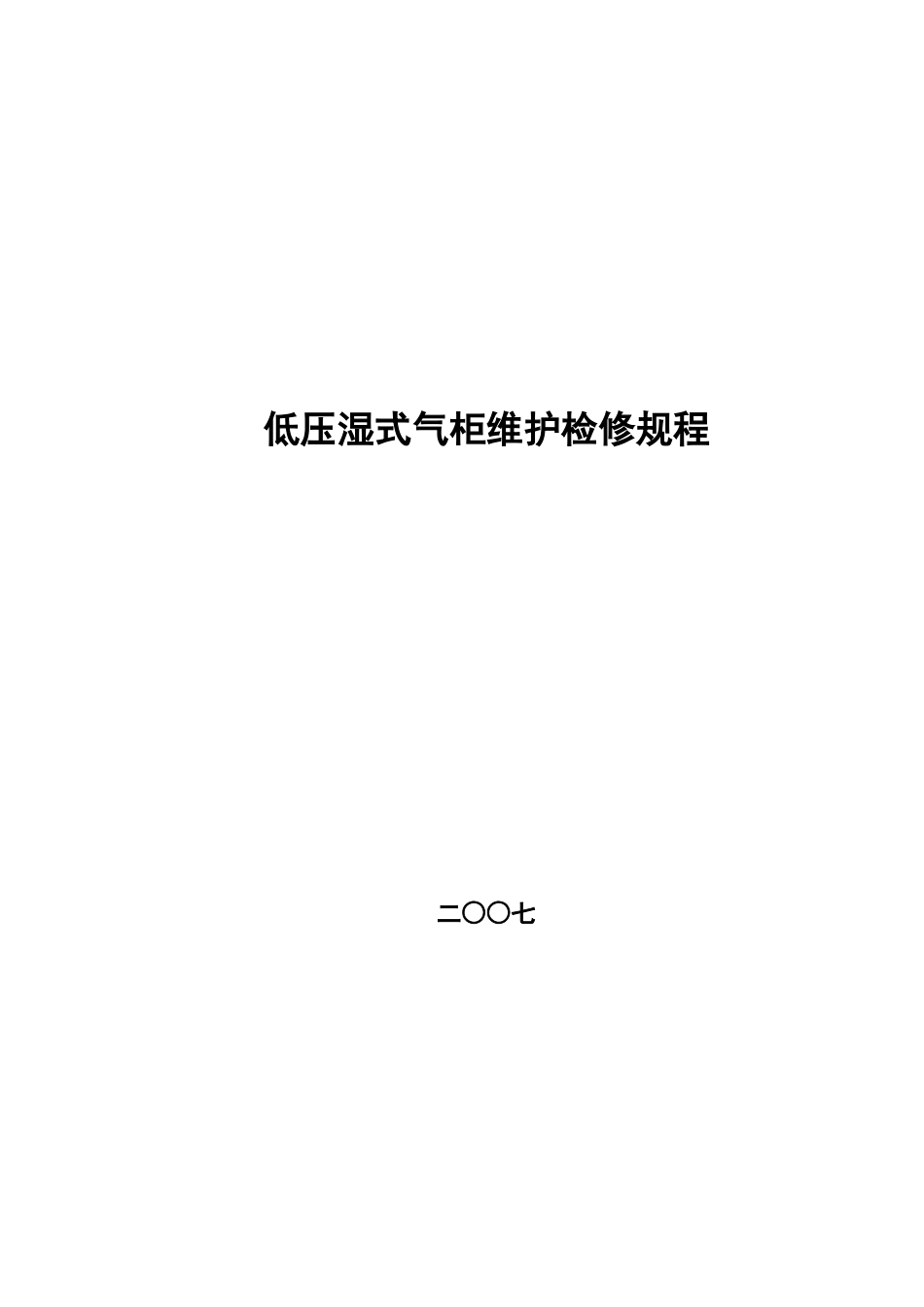

低压湿式气柜维护维修规程

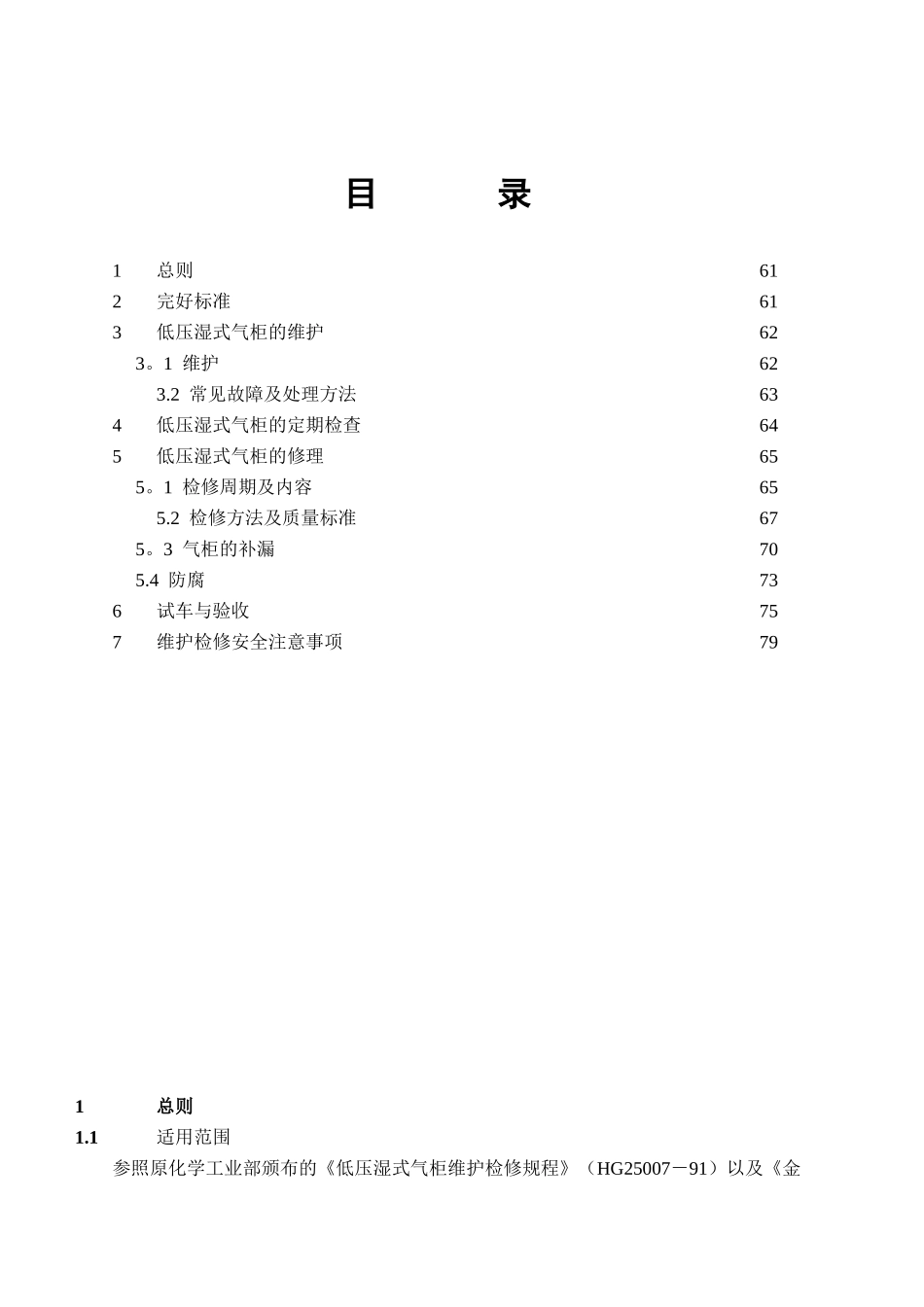

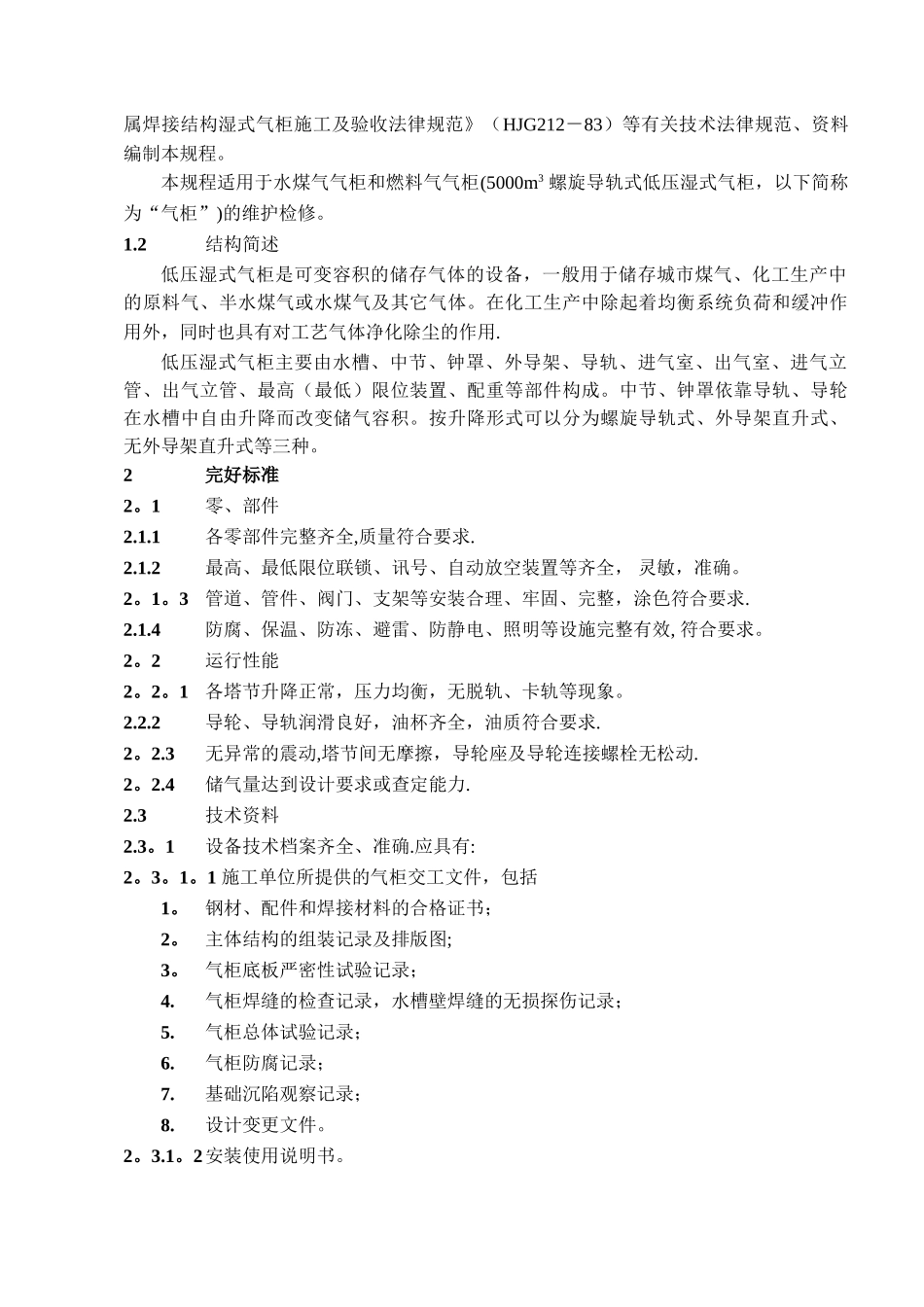

低压湿式气柜维护检修规程 二○○七目 录1 总则612完好标准613低压湿式气柜的维护62 3。1 维护623.2 常见故障及处理方法634低压湿式气柜的定期检查645低压湿式气柜的修理65 5。1 检修周期及内容655.2 检修方法及质量标准67 5。3 气柜的补漏70 5.4 防腐736试车与验收757维护检修安全注意事项79 1总则1.1适用范围参照原化学工业部颁布的《低压湿式气柜维护检修规程》（HG25007－91）以及《金属焊接结构湿式气柜施工及验收法律规范》（HJG212－83）等有关技术法律规范、资料编制本规程。本规程适用于水煤气气柜和燃料气气柜(5000m3 螺旋导轨式低压湿式气柜，以下简称为“气柜”)的维护检修。1.2结构简述低压湿式气柜是可变容积的储存气体的设备，一般用于储存城市煤气、化工生产中的原料气、半水煤气或水煤气及其它气体。在化工生产中除起着均衡系统负荷和缓冲作用外，同时也具有对工艺气体净化除尘的作用.低压湿式气柜主要由水槽、中节、钟罩、外导架、导轨、进气室、出气室、进气立管、出气立管、最高（最低）限位装置、配重等部件构成。中节、钟罩依靠导轨、导轮在水槽中自由升降而改变储气容积。按升降形式可以分为螺旋导轨式、外导架直升式、无外导架直升式等三种。2完好标准2。1零、部件2.1.1各零部件完整齐全,质量符合要求.2.1.2最高、最低限位联锁、讯号、自动放空装置等齐全， 灵敏，准确。2。1。3管道、管件、阀门、支架等安装合理、牢固、完整，涂色符合要求.2.1.4防腐、保温、防冻、避雷、防静电、照明等设施完整有效, 符合要求。2。2运行性能2。2。1各塔节升降正常，压力均衡，无脱轨、卡轨等现象。2.2.2导轮、导轨润滑良好，油杯齐全，油质符合要求.2。2.3无异常的震动,塔节间无摩擦，导轮座及导轮连接螺栓无松动.2。2.4储气量达到设计要求或查定能力. 2.3技术资料2.3。1设备技术档案齐全、准确.应具有:2。3。1。1 施工单位所提供的气柜交工文件，包括1。钢材、配件和焊接材料的合格证书；2。主体结构的组装记录及排版图;3。气柜底板严密性试验记录；4.气柜焊缝的检查记录，水槽壁焊缝的无损探伤记录；5.气柜总体试验记录；6.气柜防腐记录；7.基础沉陷观察记录；8.设计变更文件。2。3.1。2安装使用说明书。2.3。1.3设备履历卡片。2.3.1.4设备总装配图、主要零部件图及易损件图样。2。3。1。5 设备运行累计时间。2.3.1。6设备缺陷及历年事故情况记录.2。3。1.7设备检修、试验与技术鉴定记录.2.3。1.8设备评级记录。2...
