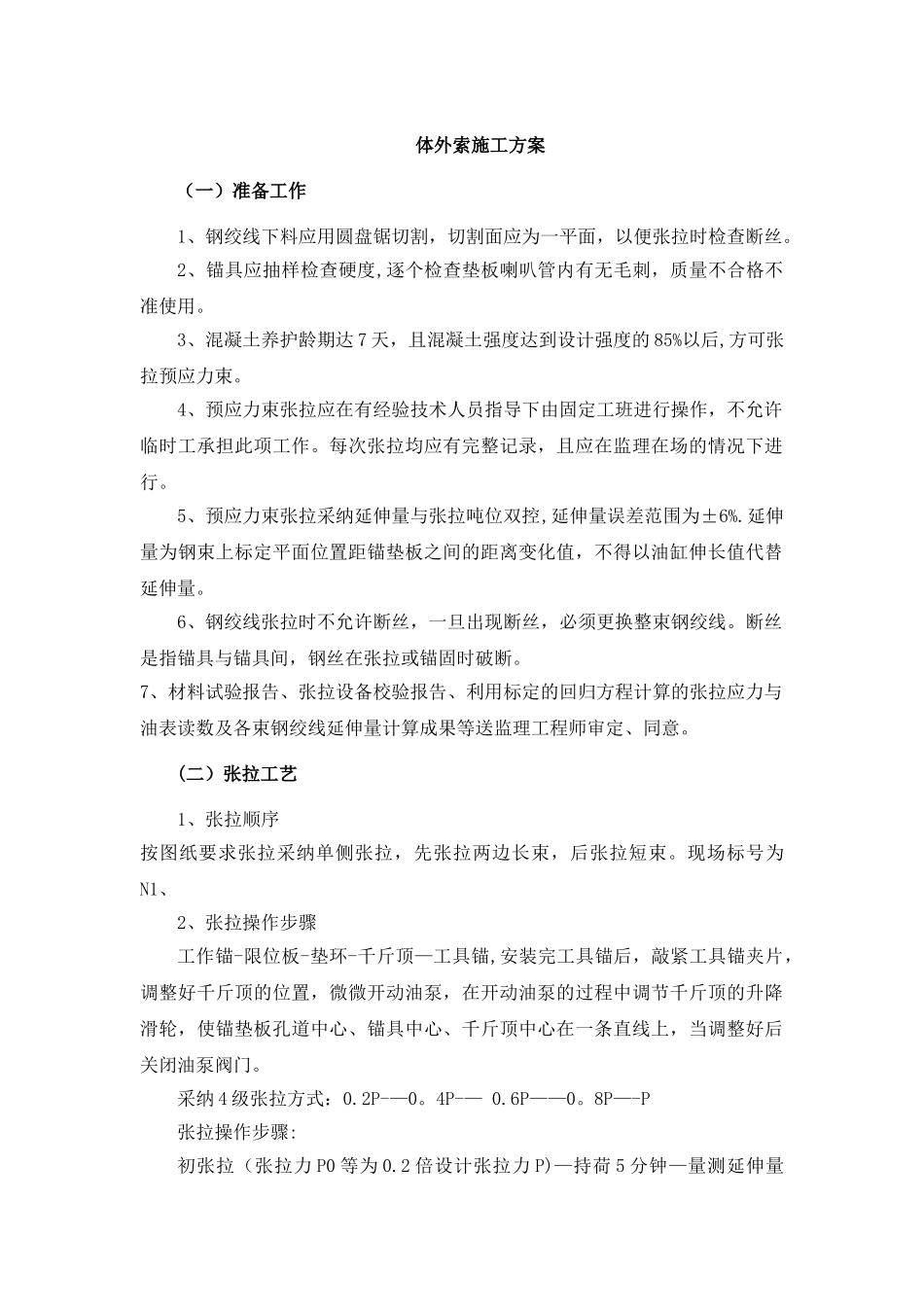

体外索施工方案

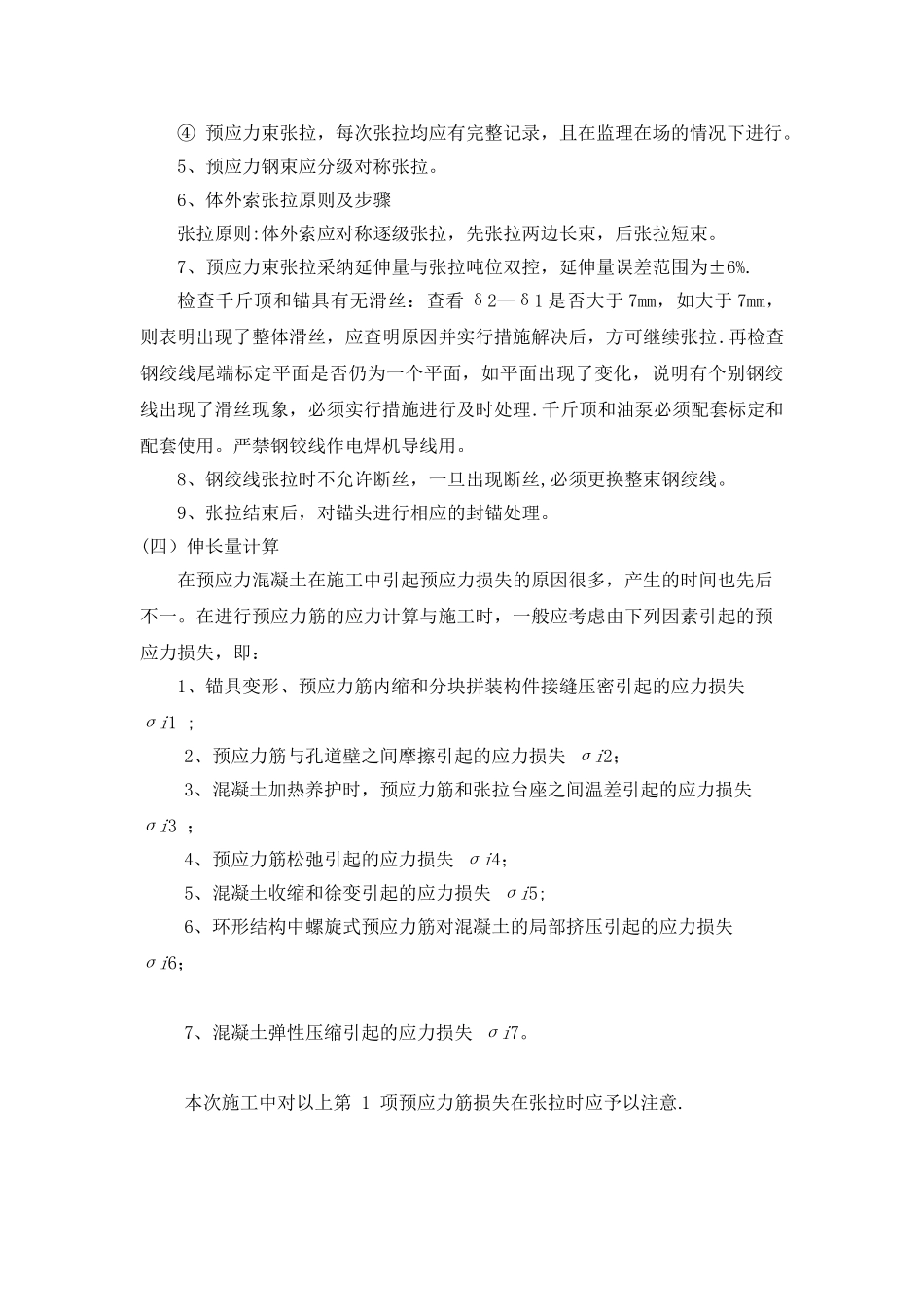

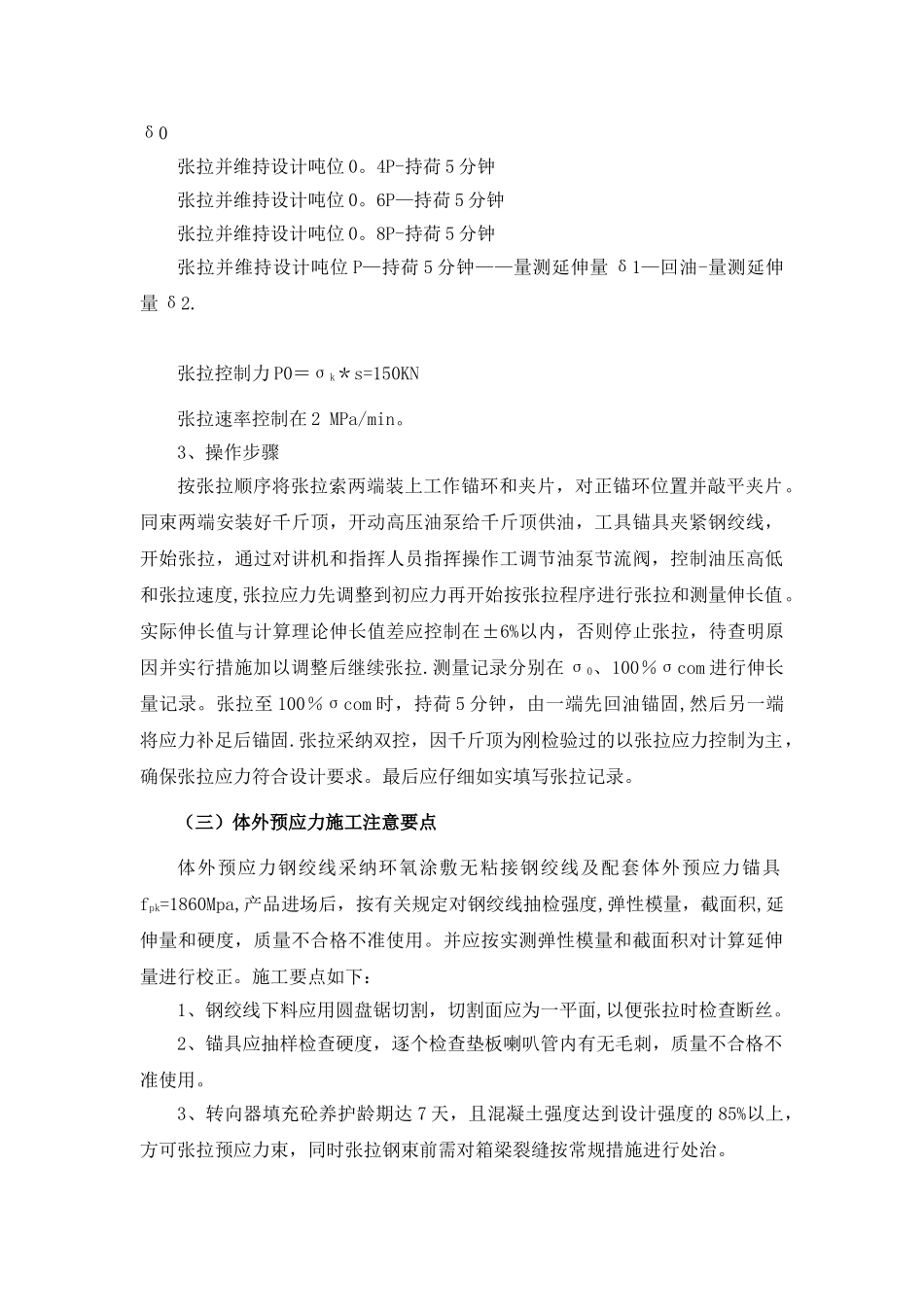

体外索施工方案（一）准备工作1、钢绞线下料应用圆盘锯切割，切割面应为一平面，以便张拉时检查断丝。2、锚具应抽样检查硬度,逐个检查垫板喇叭管内有无毛刺，质量不合格不准使用。3、混凝土养护龄期达 7 天，且混凝土强度达到设计强度的 85%以后,方可张拉预应力束。4、预应力束张拉应在有经验技术人员指导下由固定工班进行操作，不允许临时工承担此项工作。每次张拉均应有完整记录，且应在监理在场的情况下进行。5、预应力束张拉采纳延伸量与张拉吨位双控,延伸量误差范围为±6%.延伸量为钢束上标定平面位置距锚垫板之间的距离变化值，不得以油缸伸长值代替延伸量。6、钢绞线张拉时不允许断丝，一旦出现断丝，必须更换整束钢绞线。断丝是指锚具与锚具间，钢丝在张拉或锚固时破断。7、材料试验报告、张拉设备校验报告、利用标定的回归方程计算的张拉应力与油表读数及各束钢绞线延伸量计算成果等送监理工程师审定、同意。(二）张拉工艺1、张拉顺序按图纸要求张拉采纳单侧张拉，先张拉两边长束，后张拉短束。现场标号为N1、2、张拉操作步骤工作锚-限位板-垫环-千斤顶—工具锚,安装完工具锚后，敲紧工具锚夹片，调整好千斤顶的位置，微微开动油泵，在开动油泵的过程中调节千斤顶的升降滑轮，使锚垫板孔道中心、锚具中心、千斤顶中心在一条直线上，当调整好后关闭油泵阀门。采纳 4 级张拉方式：0.2P-—0。4P-— 0.6P——0。8P—-P张拉操作步骤:初张拉（张拉力 P0 等为 0.2 倍设计张拉力 P)—持荷 5 分钟—量测延伸量δ0张拉并维持设计吨位 0。4P-持荷 5 分钟张拉并维持设计吨位 0。6P—持荷 5 分钟张拉并维持设计吨位 0。8P-持荷 5 分钟张拉并维持设计吨位 P—持荷 5 分钟——量测延伸量 δ1—回油-量测延伸量 δ2.张拉控制力 P0＝σk＊s=150KN张拉速率控制在 2 MPa/min。3、操作步骤按张拉顺序将张拉索两端装上工作锚环和夹片，对正锚环位置并敲平夹片。同束两端安装好千斤顶，开动高压油泵给千斤顶供油，工具锚具夹紧钢绞线，开始张拉，通过对讲机和指挥人员指挥操作工调节油泵节流阀，控制油压高低和张拉速度,张拉应力先调整到初应力再开始按张拉程序进行张拉和测量伸长值。实际伸长值与计算理论伸长值差应控制在±6%以内，否则停止张拉，待查明原因并实行措施加以调整后继续张拉.测量记录分别在 σ0、100％σcom 进行伸长量记录。张拉至 100％σcom 时，持荷 5 分钟，由一端先回油锚固,然后另一端将应力补足后锚...
