偏置直动滚子从动件盘形凸轮机构的设计-课程设计

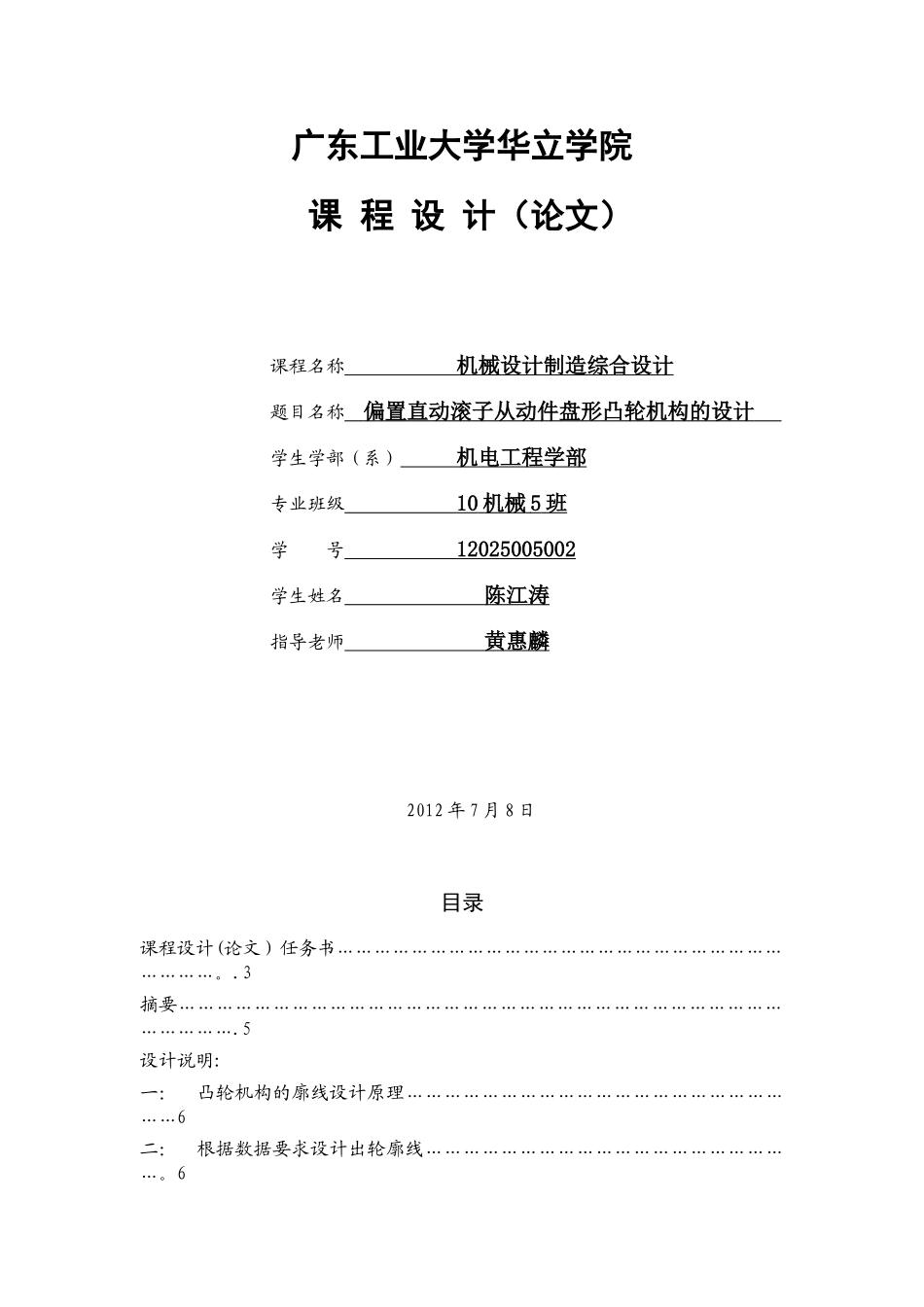

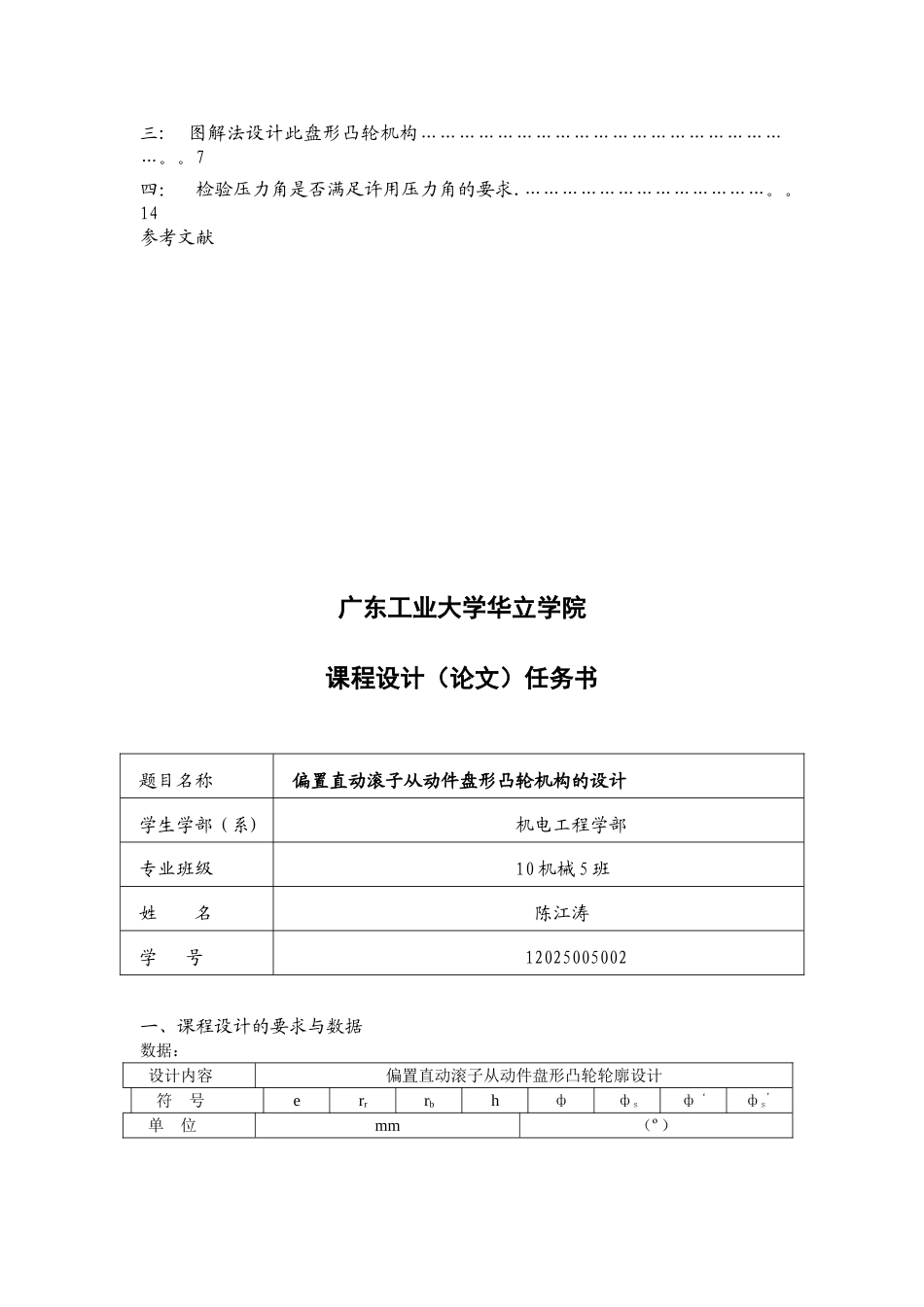

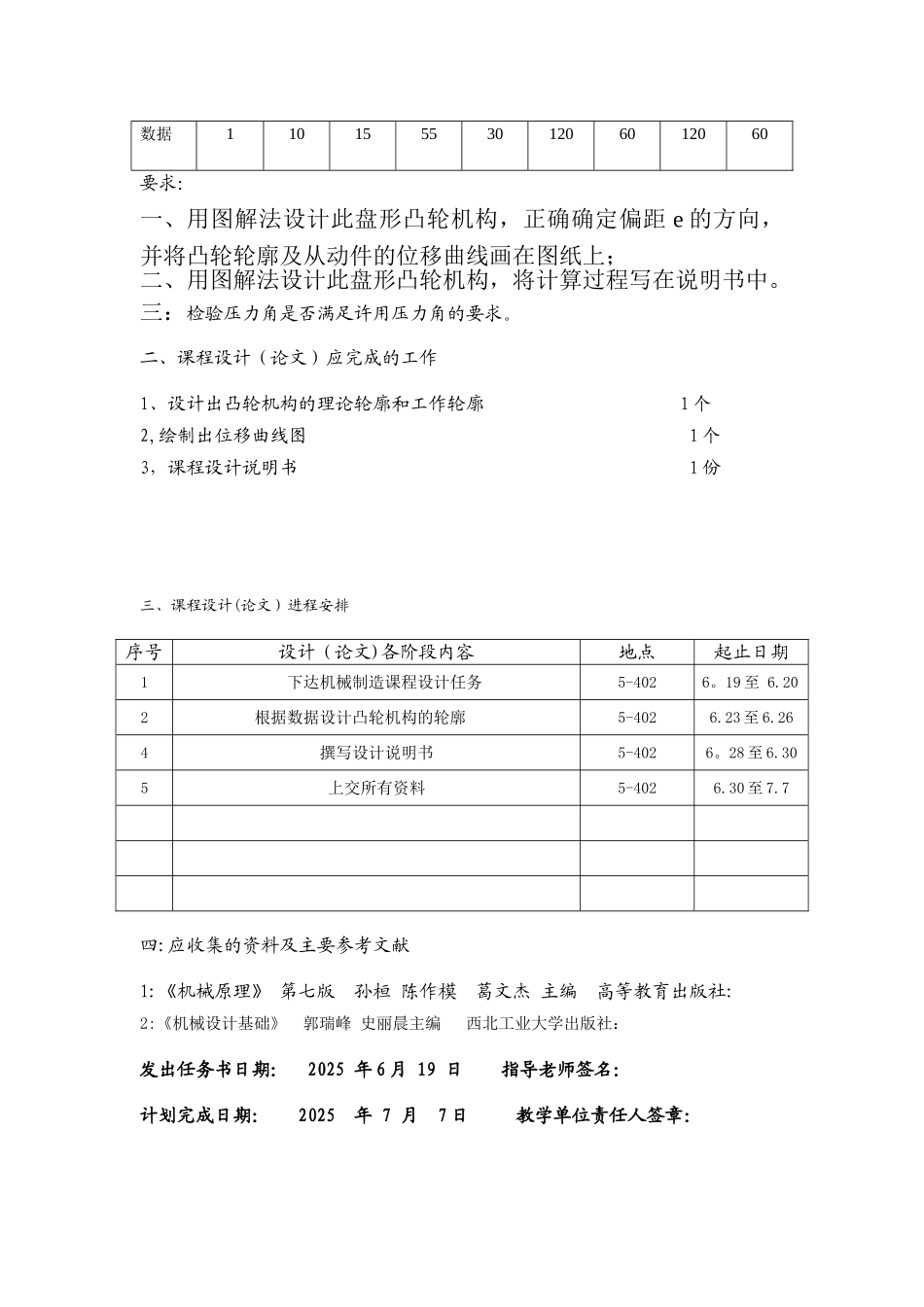

广东工业大学华立学院 课 程 设 计（论文）课程名称 机械设计制造综合设计 题目名称 偏置直动滚子从动件盘形凸轮机构的设计 学生学部（系） 机电工程学部 专业班级 10 机械 5 班 学 号 12025005002 学生姓名 陈江涛 指导老师 黄惠麟 2012 年 7 月 8 日目录课程设计(论文）任务书…………………………………………………………………………。.3摘要………………………………………………………………………………………………….5设计说明:一： 凸轮机构的廓线设计原理…………………………………………………………6二： 根据数据要求设计出轮廓线……………………………………………………。6三: 图解法设计此盘形凸轮机构……………………………………………………。。7四： 检验压力角是否满足许用压力角的要求.…………………………………。。14参考文献广东工业大学华立学院课程设计（论文）任务书一、课程设计的要求与数据数据：设计内容偏置直动滚子从动件盘形凸轮轮廓设计符 号errrbhффsф‘фs’单 位mm（º）题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系) 机电工程学部 专业班级 10 机械 5 班 姓 名 陈江涛学 号 12025005002数据 1101555301206012060要求：一、用图解法设计此盘形凸轮机构，正确确定偏距 e 的方向，并将凸轮轮廓及从动件的位移曲线画在图纸上；二、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。三：检验压力角是否满足许用压力角的要求。二、课程设计（论文）应完成的工作1、设计出凸轮机构的理论轮廓和工作轮廓 1 个2,绘制出位移曲线图 1 个3，课程设计说明书 1 份三、课程设计(论文）进程安排序号设计（论文)各阶段内容地点起止日期1下达机械制造课程设计任务5-402 6。19 至 6.202根据数据设计凸轮机构的轮廓5-4026.23 至 6.264撰写设计说明书5-4026。28 至 6.305上交所有资料5-4026.30 至 7.7四:应收集的资料及主要参考文献1:《机械原理》 第七版 孙桓 陈作模 葛文杰 主编 高等教育出版社:2:《机械设计基础》 郭瑞峰 史丽晨主编 西北工业大学出版社：发出任务书日期： 2025 年 6 月 19 日 指导老师签名：计划完成日期： 2025 年 7 月 7 日 教学单位责任人签章：摘要 在实际的生产应用中，采纳着各种形式的凸轮机构，应用在各种机械中,特别是自动化和自动控制装置,如自动机床的进刀机构和内燃机的配...
