充气柜技术协议

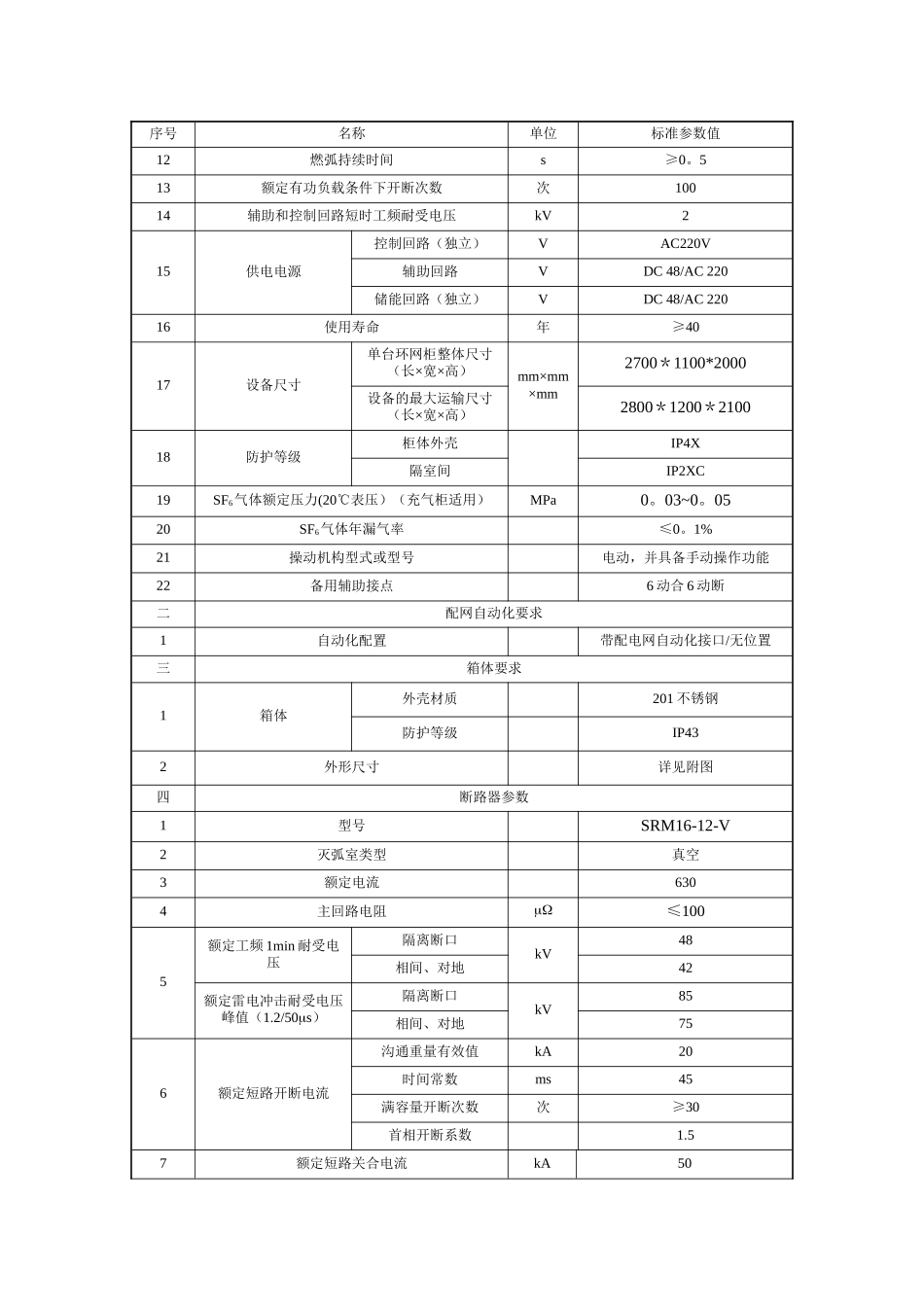

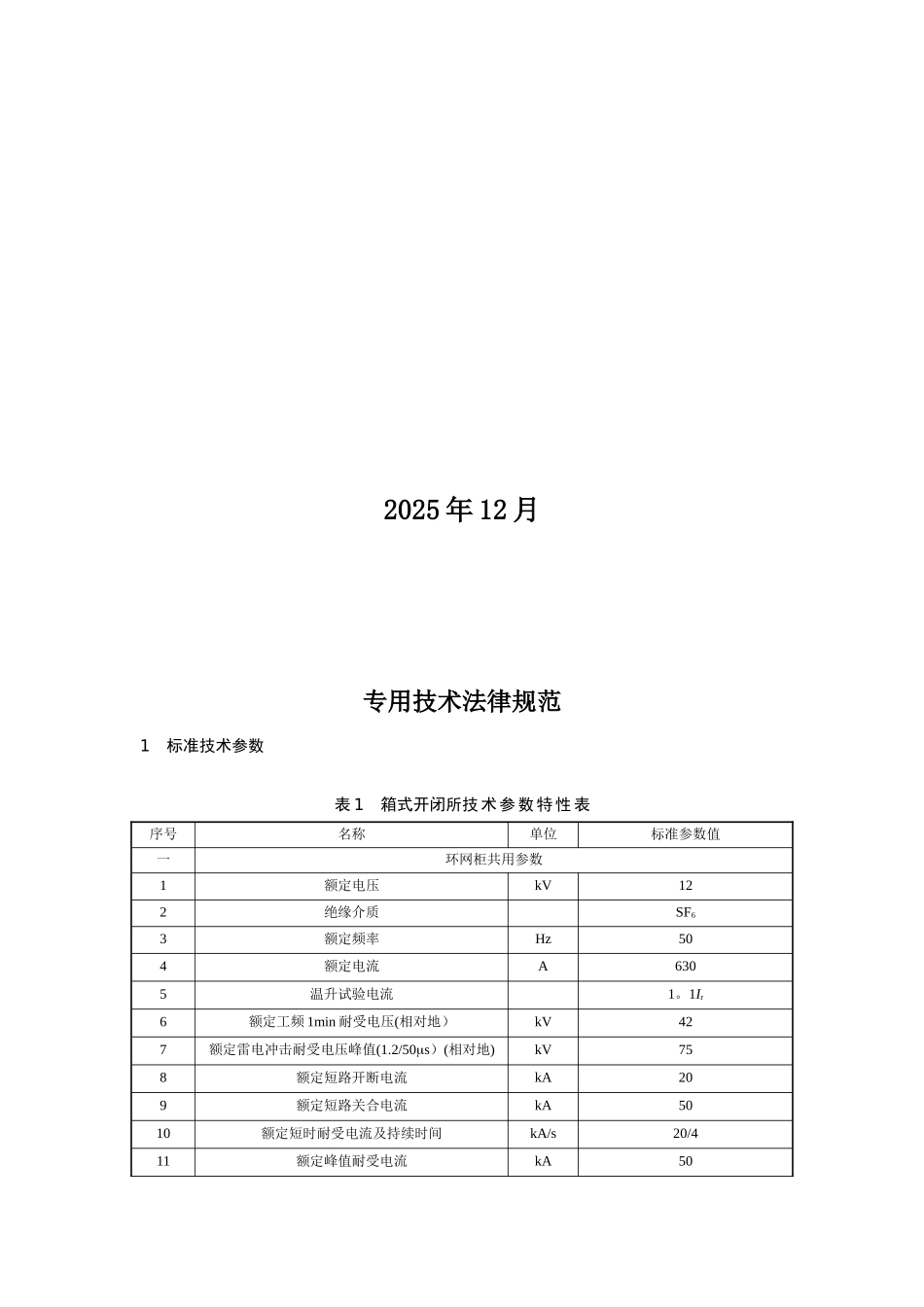

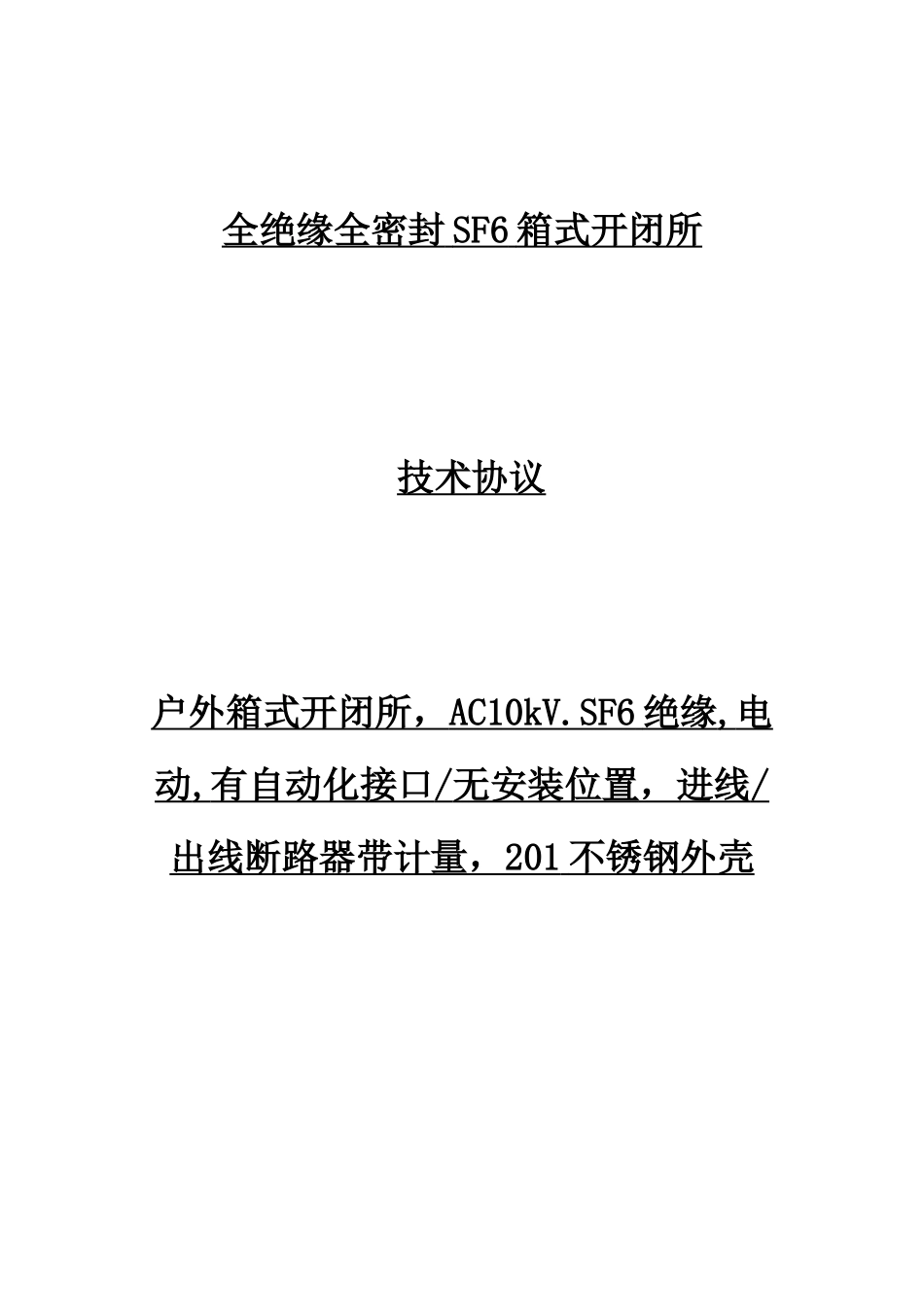

全绝缘全密封 SF6 箱式开闭所 技术协议户外箱式开闭所， AC10kV.SF6 绝缘 , 电 动 , 有自动化接口 / 无安装位置 ，进线 / 出线断路器带计量， 201 不锈钢 外壳 2025 年 12 月专用技术法律规范1 标准技术参数表 1 箱式开闭所技术参数特性表序号名称单位标准参数值一环网柜共用参数1额定电压kV122绝缘介质SF63额定频率Hz504额定电流A6305温升试验电流1。1Ir6额定工频 1min 耐受电压(相对地）kV427额定雷电冲击耐受电压峰值(1.2/50s）(相对地)kV758额定短路开断电流kA209额定短路关合电流kA5010额定短时耐受电流及持续时间kA/s20/411额定峰值耐受电流kA50序号名称单位标准参数值12燃弧持续时间s≥0。513额定有功负载条件下开断次数次10014辅助和控制回路短时工频耐受电压kV215供电电源控制回路（独立）VAC220V辅助回路VDC 48/AC 220储能回路（独立）VDC 48/AC 22016使用寿命年≥4017设备尺寸单台环网柜整体尺寸（长×宽×高）mm×mm×mm2700＊1100*2000设备的最大运输尺寸（长×宽×高）2800＊1200＊210018防护等级柜体外壳IP4X隔室间IP2XC19SF6气体额定压力(20℃表压）（充气柜适用）MPa0。03~0。0520SF6气体年漏气率≤0。1%21操动机构型式或型号电动，并具备手动操作功能22备用辅助接点6 动合 6 动断二配网自动化要求1自动化配置带配电网自动化接口/无位置三箱体要求1箱体外壳材质201 不锈钢防护等级IP432外形尺寸详见附图四断路器参数1型号SRM16-12-V2灭弧室类型真空3额定电流6304主回路电阻≤1005额定工频 1min 耐受电压隔离断口kV48相间、对地42额定雷电冲击耐受电压峰值（1.2/50s）隔离断口kV85相间、对地756额定短路开断电流沟通重量有效值kA20时间常数ms45满容量开断次数次≥30首相开断系数1.57额定短路关合电流kA50序号名称单位标准参数值8额定短时耐受电流kA/s20/49额定峰值耐受电流kA5010断路器开断时间ms≤6011断路器合闸弹跳时间ms≤212断路器分闸时间ms≤4013断路器合闸时间ms≤6014断路器分、合闸平均速度分闸速度m/s1。0±0.2合闸速度0.6±0。215机械稳定性次≥10 00016额定操作顺序O–0.3s–CO–180s–CO17辅助和控制回路短时工频耐受电压kV218异相接地故障开断试验试验电流kA17.32试验电压kV1219容性电流开合试验（试验室)试验电流A电缆：25试验电压kV1。4×12/C2 级：CC1:48×O； CC2：24×O和24×CO;BC1：24×O;BC2：80×COC2 级五负荷开关参数1灭弧室类型SF62额定电流A6303额...
