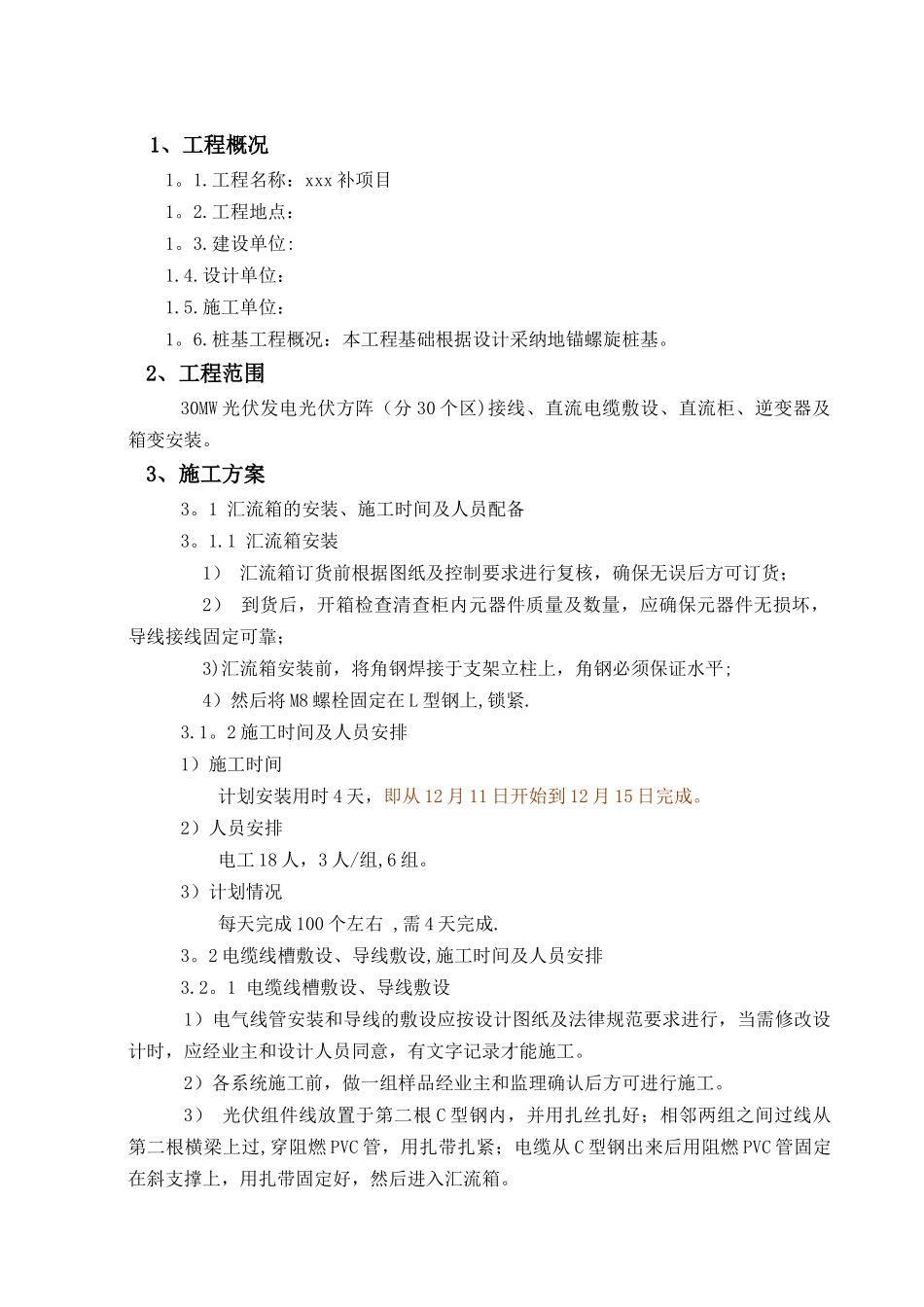

1、工程概况1。1.工程名称：xxx 补项目1。2.工程地点：1。3.建设单位:1.4.设计单位：1.5.施工单位：1。6.桩基工程概况：本工程基础根据设计采纳地锚螺旋桩基。2、工程范围30MW 光伏发电光伏方阵（分 30 个区)接线、直流电缆敷设、直流柜、逆变器及箱变安装。3、施工方案3。1 汇流箱的安装、施工时间及人员配备3。1.1 汇流箱安装1） 汇流箱订货前根据图纸及控制要求进行复核，确保无误后方可订货；2） 到货后，开箱检查清查柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠；3)汇流箱安装前，将角钢焊接于支架立柱上，角钢必须保证水平;4）然后将 M8 螺栓固定在 L 型钢上,锁紧.3.1。2 施工时间及人员安排1）施工时间计划安装用时 4 天，即从 12 月 11 日开始到 12 月 15 日完成。 2）人员安排电工 18 人，3 人/组,6 组。 3）计划情况 每天完成 100 个左右 ,需 4 天完成.3。2 电缆线槽敷设、导线敷设,施工时间及人员安排3.2。1 电缆线槽敷设、导线敷设1）电气线管安装和导线的敷设应按设计图纸及法律规范要求进行，当需修改设计时，应经业主和设计人员同意，有文字记录才能施工。2）各系统施工前，做一组样品经业主和监理确认后方可进行施工。3） 光伏组件线放置于第二根 C 型钢内，并用扎丝扎好；相邻两组之间过线从第二根横梁上过,穿阻燃 PVC 管，用扎带扎紧；电缆从 C 型钢出来后用阻燃 PVC 管固定在斜支撑上，用扎带固定好，然后进入汇流箱。4)各系统的布线符合国家现行最新的有关施工和验收法律规范的规定。5）各系统布线时,根据国家现行标准的规定，对导线的种类、电压等级等进行检验.6）管内或线槽穿线应在建筑抹灰及地面工程结束后进行。在穿线前管内或线槽内的积水及杂物清除洁净。7)各系统导线敷设后，应对每一回路的导线用 500V 兆欧表测量其绝缘电阻，其对地绝缘电阻值，一般线路应不小于 0。5MΩ,颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上，也可标记在所选择的易识别的位置上（如端部或可接触到的部位）.8)线管敷设要连接紧密，管口光滑；护口齐全.9)线槽敷设完毕后将光伏电缆长度放好（接头处应留有预留量），一端采纳与太阳能电池组件配套的光伏专用接头，红色线代表正极，黑色线代表负极。10）光伏电缆线过相邻两组之间时穿过阻燃 PVC 管，到汇流箱处时应穿阻燃 PVC管，套上号码管，用剥线钳拨开一段绝缘皮，拧紧后接入汇流箱。3.2。2...
