光伏板、支架安装施工组织设计

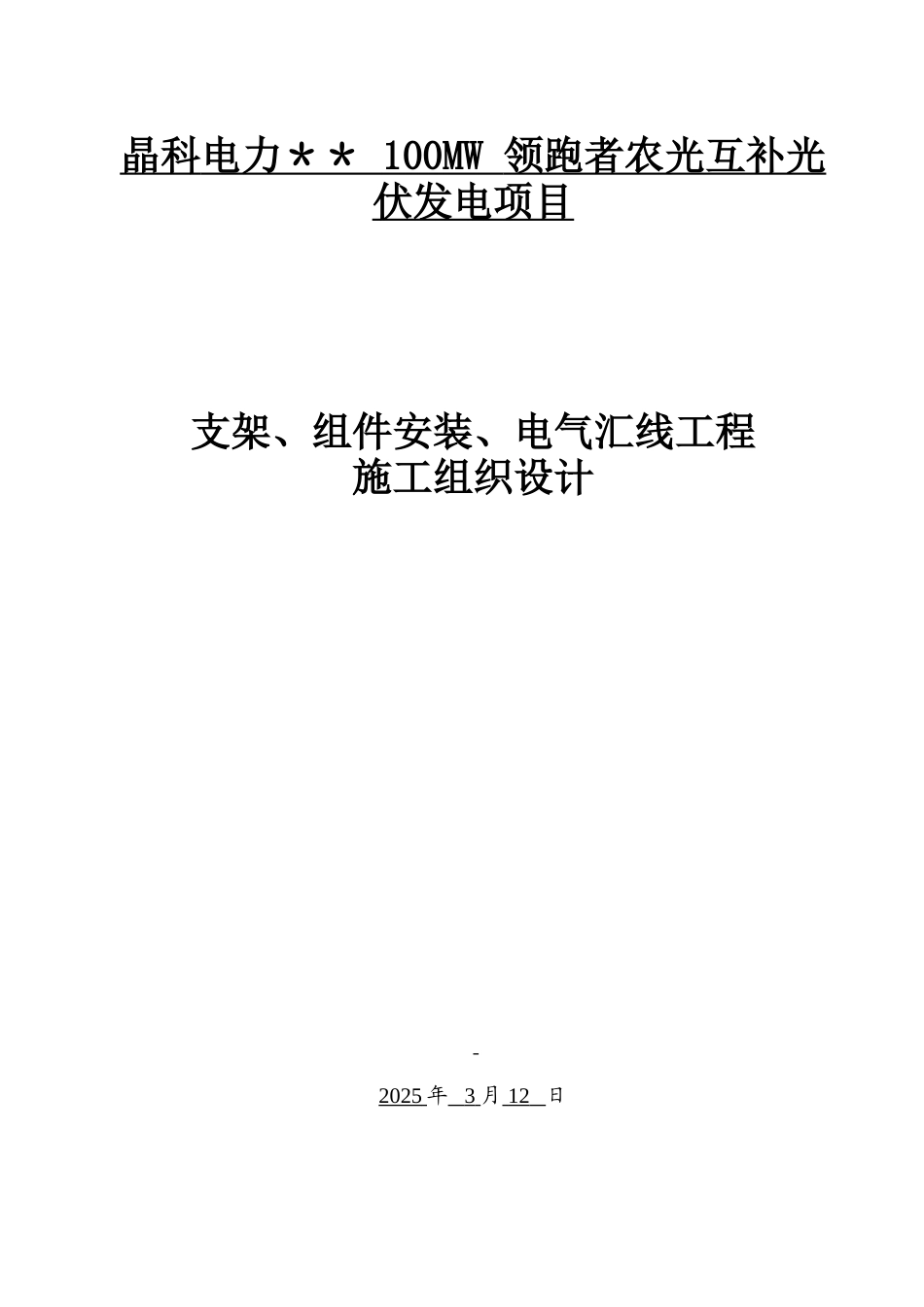

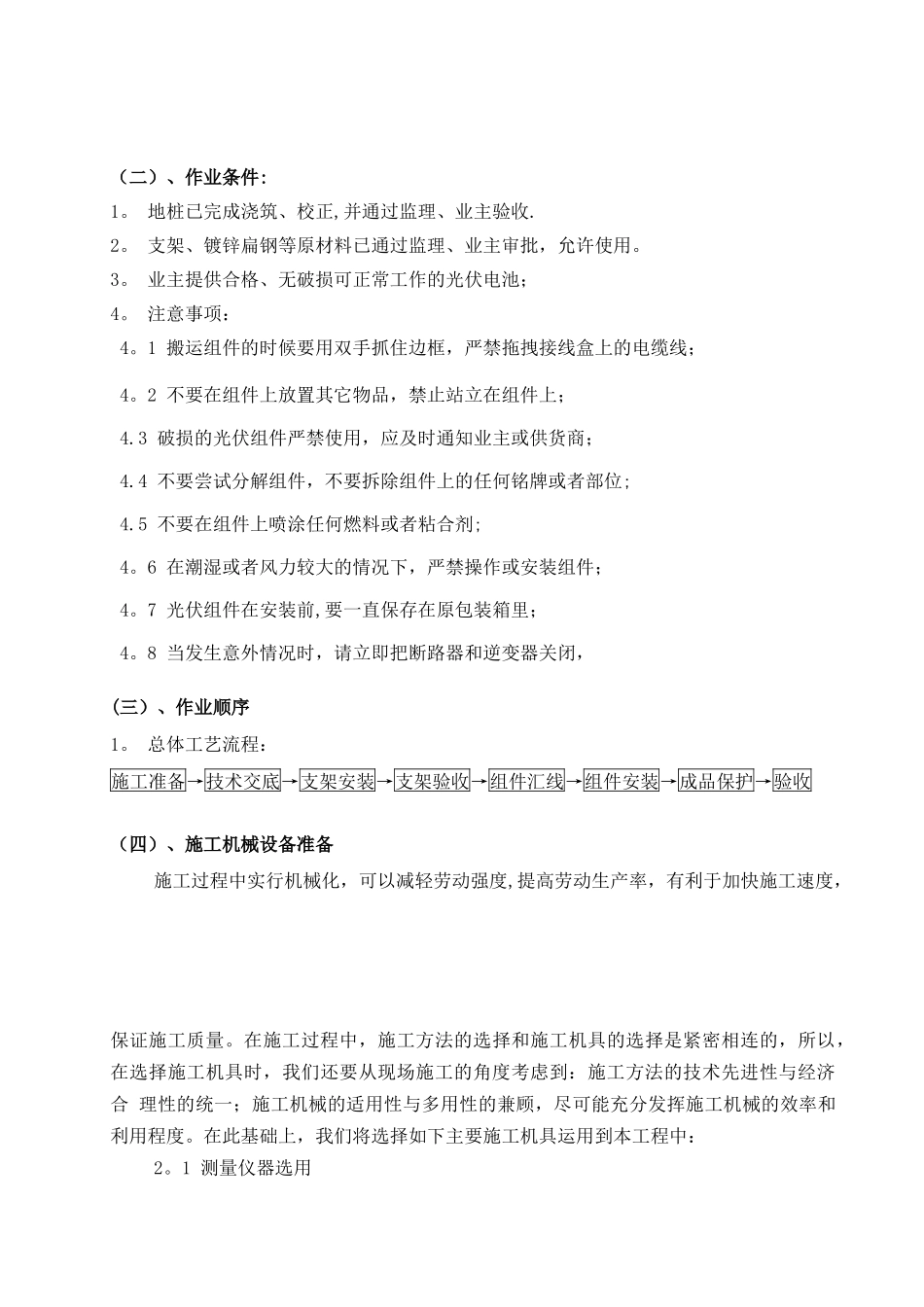

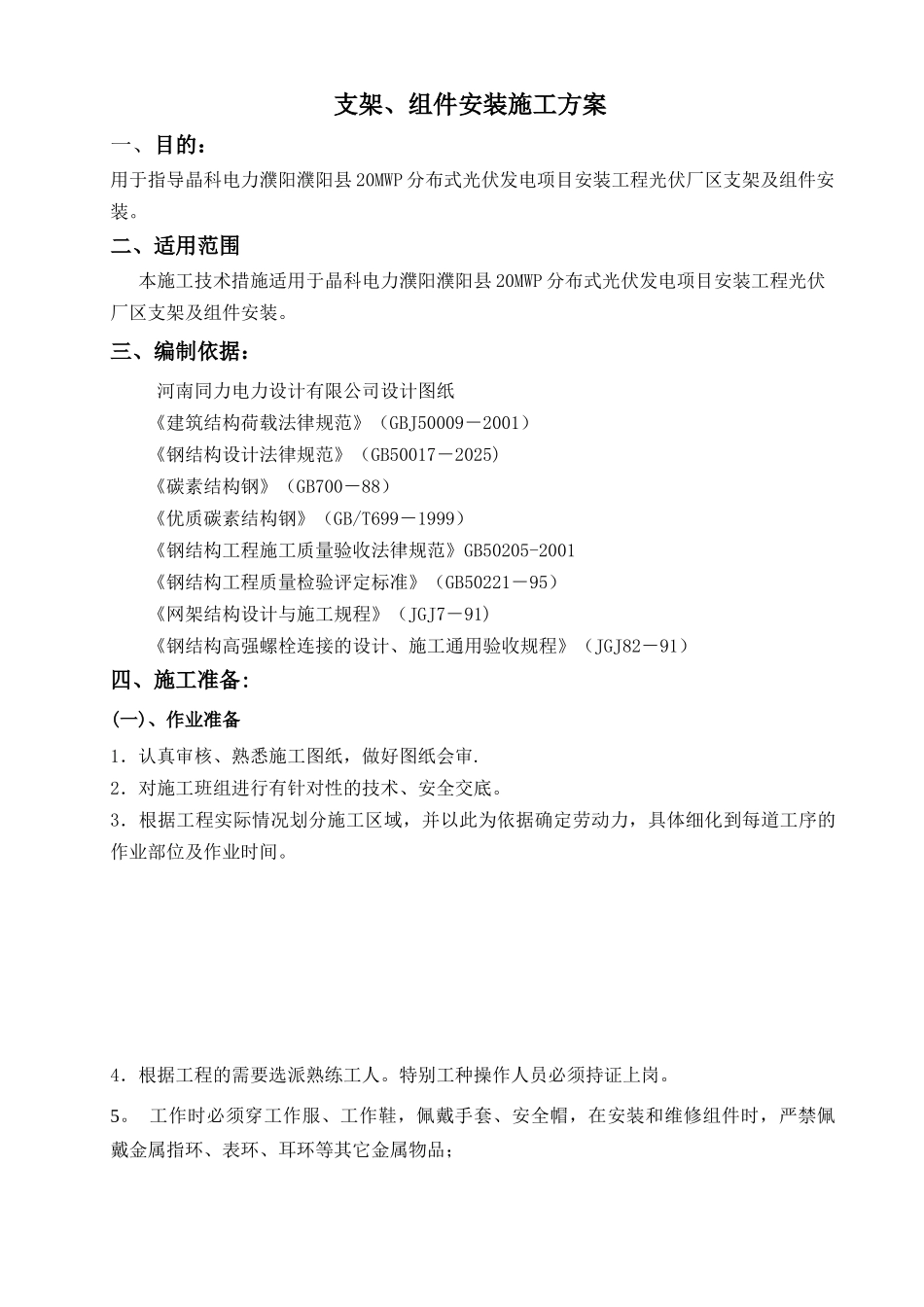

晶科 电力＊＊ 100MW 领跑者农光互补光 伏发电项目支架、组件安装、电气汇线工程 施工组织设计 2025 年 3 月 12 日 支架、组件安装施工方案一、目的：用于指导晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程光伏厂区支架及组件安装。二、适用范围本施工技术措施适用于晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程光伏厂区支架及组件安装。三、编制依据：河南同力电力设计有限公司设计图纸《建筑结构荷载法律规范》（GBJ50009－2001）《钢结构设计法律规范》（GB50017－2025)《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《钢结构工程施工质量验收法律规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《网架结构设计与施工规程》（JGJ7－91)《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）四、施工准备:(一)、作业准备1．认真审核、熟悉施工图纸，做好图纸会审.2．对施工班组进行有针对性的技术、安全交底。3．根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4．根据工程的需要选派熟练工人。特别工种操作人员必须持证上岗。5。 工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品； （二）、作业条件:1。 地桩已完成浇筑、校正,并通过监理、业主验收.2。 支架、镀锌扁钢等原材料已通过监理、业主审批，允许使用。3。 业主提供合格、无破损可正常工作的光伏电池；4。 注意事项： 4。1 搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线； 4。2 不要在组件上放置其它物品，禁止站立在组件上； 4.3 破损的光伏组件严禁使用，应及时通知业主或供货商； 4.4 不要尝试分解组件，不要拆除组件上的任何铭牌或者部位; 4.5 不要在组件上喷涂任何燃料或者粘合剂; 4。6 在潮湿或者风力较大的情况下，严禁操作或安装组件； 4。7 光伏组件在安装前,要一直保存在原包装箱里； 4。8 当发生意外情况时，请立即把断路器和逆变器关闭，(三）、作业顺序1。 总体工艺流程：施工准备→技术交底→支架安装→支架验收→组件汇线→组件安装→成品保护→验收（四）、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度,提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相...
