光伏汇集站电气安全技术交底VIP专享

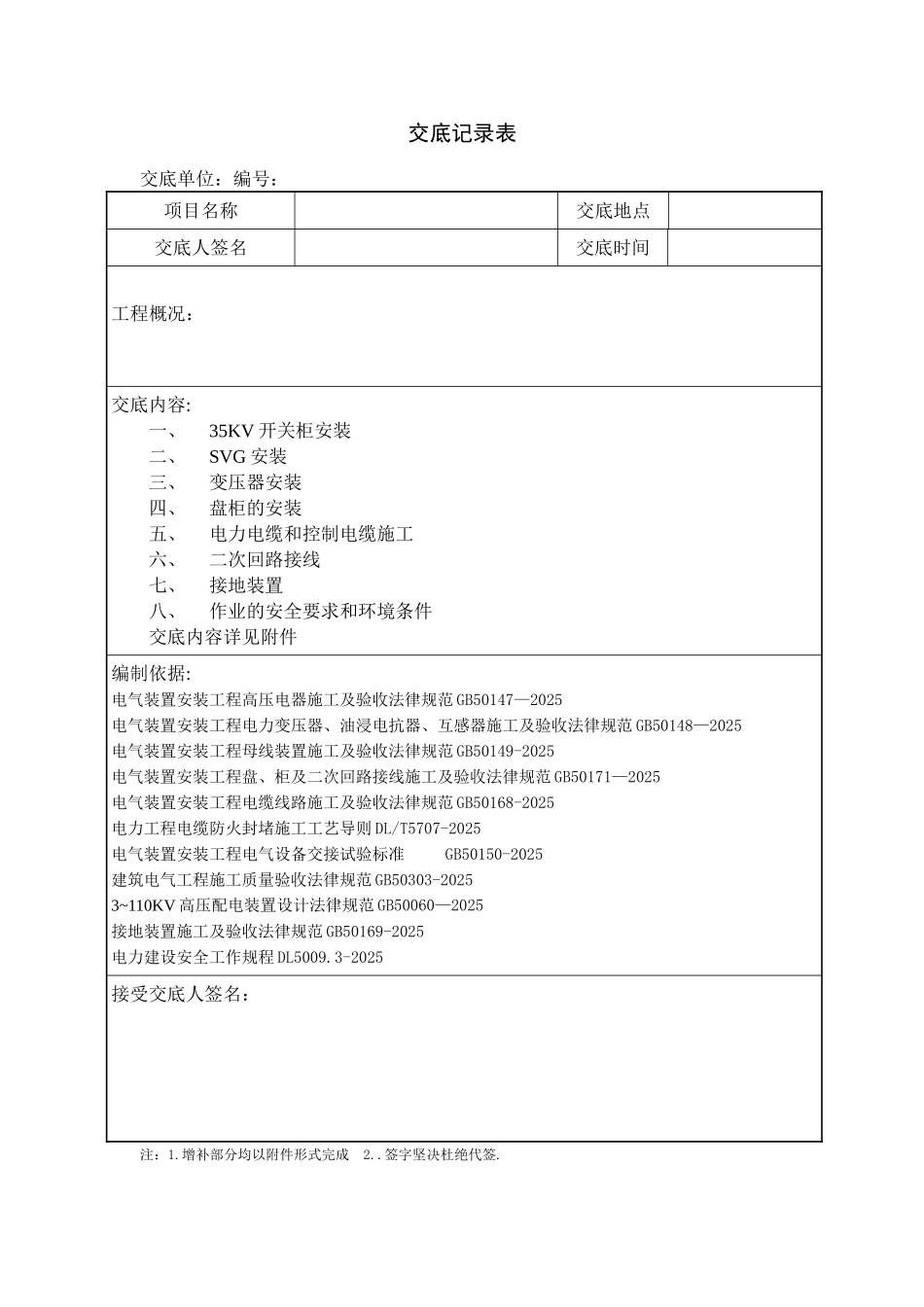

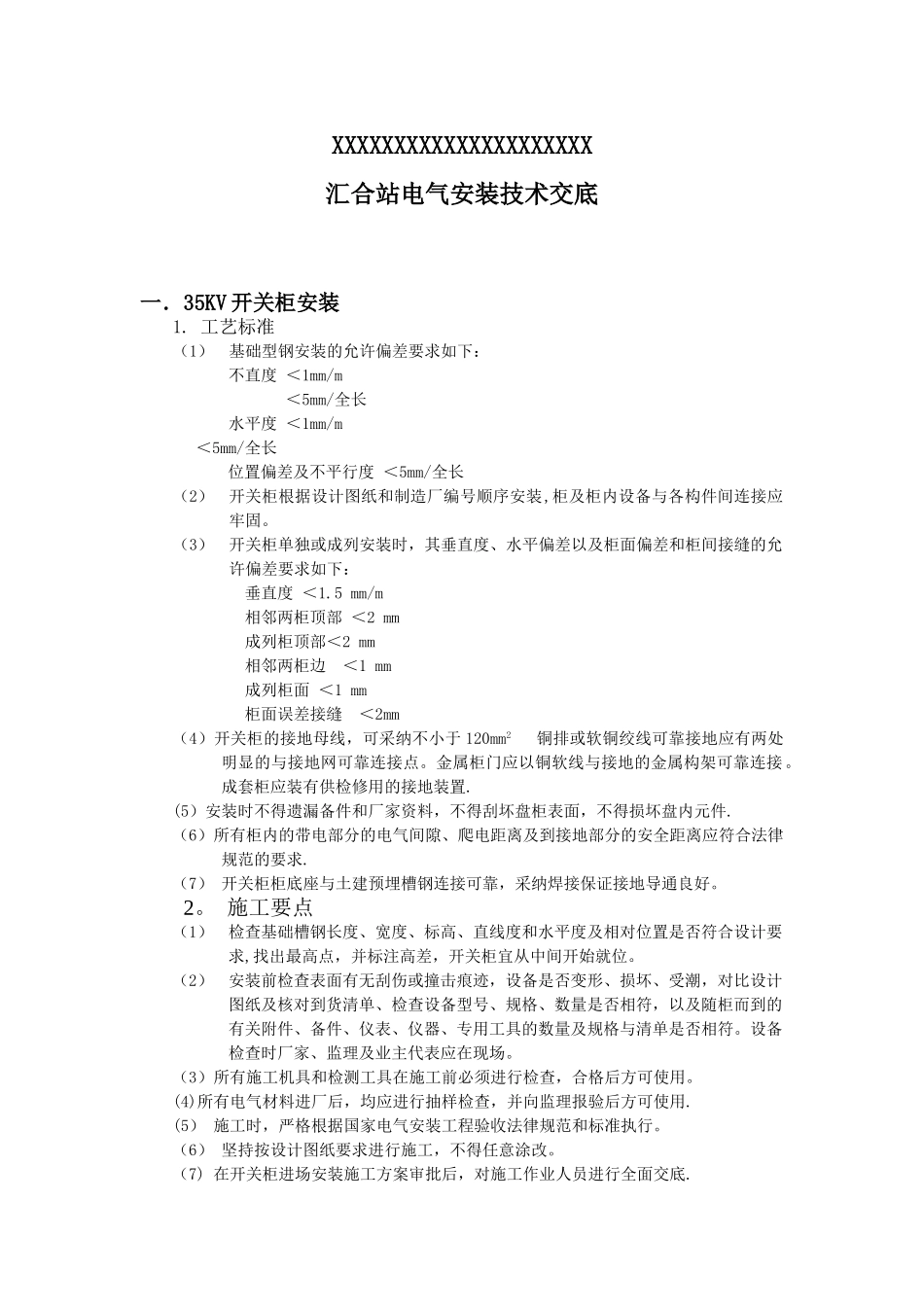

交底记录表交底单位：编号：项目名称交底地点交底人签名交底时间工程概况：交底内容:一、35KV 开关柜安装二、SVG 安装三、变压器安装四、盘柜的安装五、电力电缆和控制电缆施工六、二次回路接线七、接地装置八、作业的安全要求和环境条件交底内容详见附件编制依据:电气装置安装工程高压电器施工及验收法律规范 GB50147—2025电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范 GB50148—2025电气装置安装工程母线装置施工及验收法律规范 GB50149-2025电气装置安装工程盘、柜及二次回路接线施工及验收法律规范 GB50171—2025电气装置安装工程电缆线路施工及验收法律规范 GB50168-2025电力工程电缆防火封堵施工工艺导则 DL/T5707-2025电气装置安装工程电气设备交接试验标准 GB50150-2025建筑电气工程施工质量验收法律规范 GB50303-20253~110KV 高压配电装置设计法律规范 GB50060—2025接地装置施工及验收法律规范 GB50169-2025电力建设安全工作规程 DL5009.3-2025接受交底人签名：注：1.增补部分均以附件形式完成 2..签字坚决杜绝代签.XXXXXXXXXXXXXXXXXXXXX汇合站电气安装技术交底一．35KV 开关柜安装1. 工艺标准（1）基础型钢安装的允许偏差要求如下：不直度 ＜1mm/m ＜5mm/全长水平度 ＜1mm/m＜5mm/全长位置偏差及不平行度 ＜5mm/全长（2）开关柜根据设计图纸和制造厂编号顺序安装,柜及柜内设备与各构件间连接应牢固。（3）开关柜单独或成列安装时，其垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差要求如下：垂直度 ＜1.5 mm/m 相邻两柜顶部 ＜2 mm成列柜顶部＜2 mm相邻两柜边 ＜1 mm成列柜面 ＜1 mm柜面误差接缝 ＜2mm（4）开关柜的接地母线，可采纳不小于 120mm2 铜排或软铜绞线可靠接地应有两处明显的与接地网可靠连接点。金属柜门应以铜软线与接地的金属构架可靠连接。成套柜应装有供检修用的接地装置.(5）安装时不得遗漏备件和厂家资料，不得刮坏盘柜表面，不得损坏盘内元件.（6）所有柜内的带电部分的电气间隙、爬电距离及到接地部分的安全距离应符合法律规范的要求.（7） 开关柜柜底座与土建预埋槽钢连接可靠，采纳焊接保证接地导通良好。2。 施工要点（1）检查基础槽钢长度、宽度、标高、直线度和水平度及相对位置是否符合设计要求,找出最高点，并标注高差，开关柜宜从中间开始就位。（2）安装前检查表面有无刮伤或撞击痕迹，设备是否变形、损坏、受潮，对比设计图纸及核对到货...
