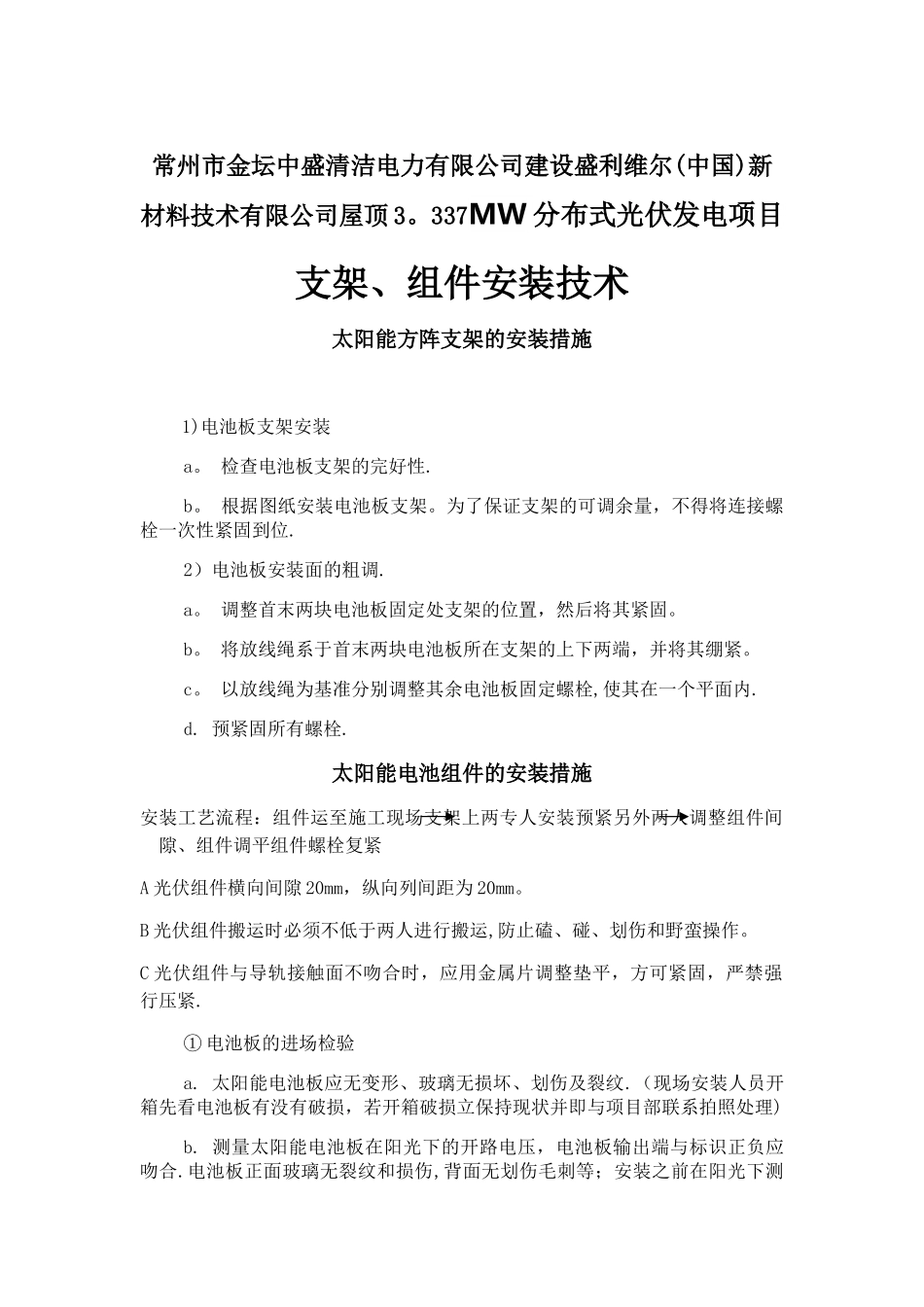

常州市金坛中盛清洁电力有限公司建设盛利维尔(中国)新材料技术有限公司屋顶 3。337MW 分布式光伏发电项目支架、组件安装技术太阳能方阵支架的安装措施 1)电池板支架安装a。 检查电池板支架的完好性.b。 根据图纸安装电池板支架。为了保证支架的可调余量，不得将连接螺栓一次性紧固到位.2）电池板安装面的粗调.a。 调整首末两块电池板固定处支架的位置，然后将其紧固。b。 将放线绳系于首末两块电池板所在支架的上下两端，并将其绷紧。c。 以放线绳为基准分别调整其余电池板固定螺栓,使其在一个平面内.d. 预紧固所有螺栓.太阳能电池组件的安装措施安装工艺流程：组件运至施工现场支架上两专人安装预紧另外两人调整组件间隙、组件调平组件螺栓复紧A 光伏组件横向间隙 20mm，纵向列间距为 20mm。B 光伏组件搬运时必须不低于两人进行搬运,防止磕、碰、划伤和野蛮操作。C 光伏组件与导轨接触面不吻合时，应用金属片调整垫平，方可紧固，严禁强行压紧.① 电池板的进场检验a. 太阳能电池板应无变形、玻璃无损坏、划伤及裂纹.（现场安装人员开箱先看电池板有没有破损，若开箱破损立保持现状并即与项目部联系拍照处理)b. 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合.电池板正面玻璃无裂纹和损伤,背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合国家检验标准。② 太阳能电池板安装a. 电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压.b。 电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓(组件安装螺丝务必紧固，根据国家标准把要有弹片、垫片不能遗漏做防松处理）.安装过程中必须轻拿轻放以免破坏表面的保护玻璃。电池板安装必须作到横平竖直，同方阵内的电池板间距保持一致；注意电池板的接线盒的方向，避开影响电气施工。③ 电池板调平a。将两根放线绳分别系于电池板方阵的上下两端,并将其绷紧。b.以放线绳为基准分别调整其余电池板，使其在一个平面内.c。紧固所有螺栓。④ 电池板接线a.根据电站设计图纸确定电池板的接线方式。b.电池板连线均应符合设计图纸的要求。c。接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后，应检查电池板串开路电压是否正确(用钳式电流表测量是否短路，电压表测量电压是否正常），连接无误后断开一块电池板的接线，保证后续工序的安全操作.d。 将电池板串与控制器的连接电缆连...
