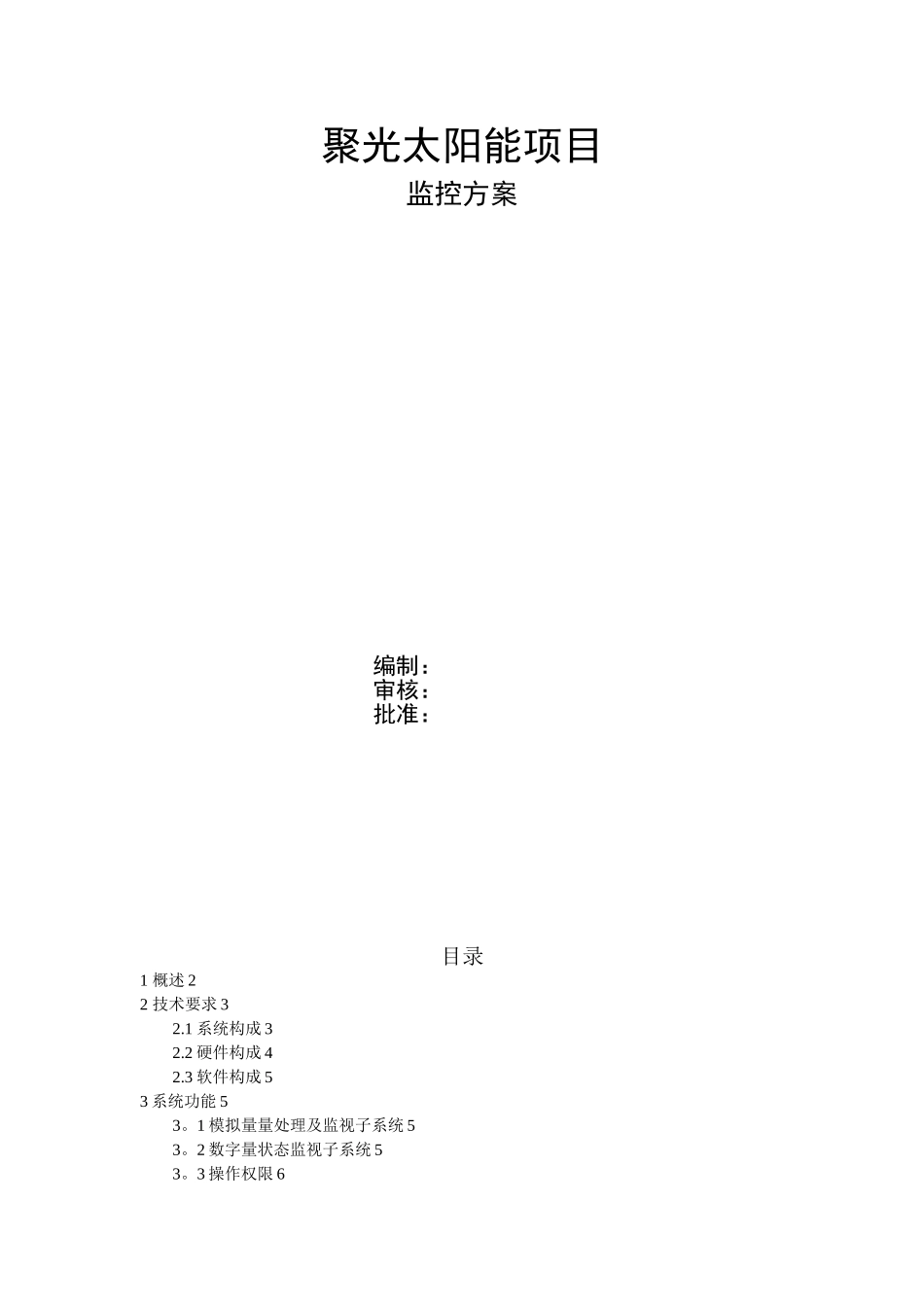

聚光太阳能项目监控方案 编制： 审核： 批准：目录1 概述 22 技术要求 32
1 系统构成 32
2 硬件构成 42
3 软件构成 53 系统功能 53
1 模拟量量处理及监视子系统 53
2 数字量状态监视子系统 53
3 操作权限 63
4 事件、报警及事故处理 63
5 运行监控 73
6 视频监控 73
7 在线统计与制表 73
8 打印管理 83
9 历史数据库 83
10 可靠性 84 集中监控功能 95 主要控制参数 95
1 逆变器 95
2 汇流箱 105
3 光伏阵列 105
4 光伏阵列(光伏阵列温度测量仪)105
5 视频 105
6 气象监测仪 105

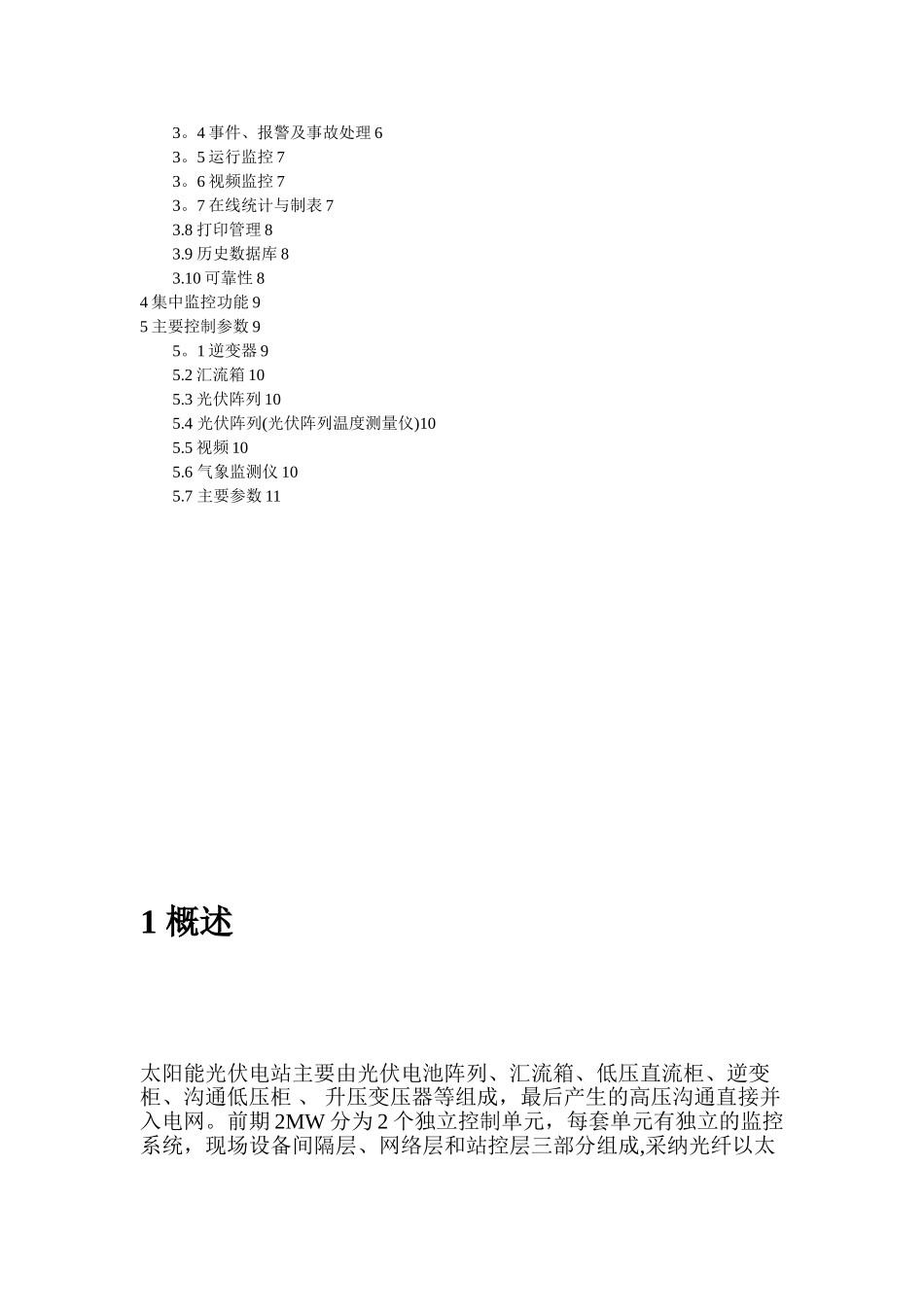

7 主要参数 111 概述太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、沟通低压柜 、 升压变压器等组成，最后产生的高压沟通直接并入电网
前期 2MW 分为 2 个独立控制单元，每套单元有独立的监控系统，现场设备间隔层、网络层和站控层三部分组成,采纳光纤以太网络实现互联，提供全站设备运行监控、视频监控、运行管理以及远程管理

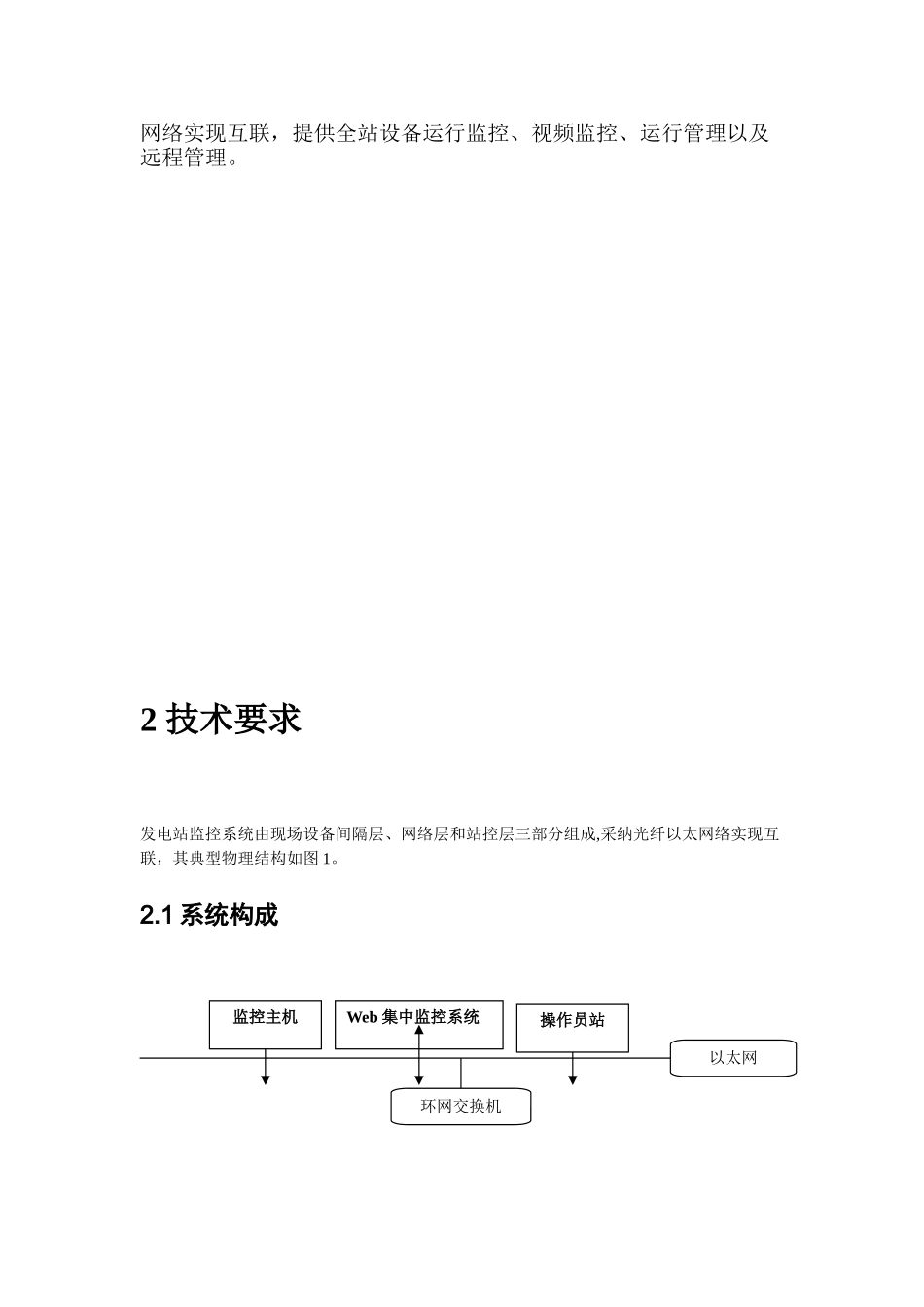

2 技术要求发电站监控系统由现场设备间隔层、网络层和站控层三部分组成,采纳光纤以太网络实现互联，其典型物理结构如图 1
1 系统构成Web 集中监控系统环网交换机监控主机操作员站以太网（ 图 1）（华电嘉峪关 1MW 环网示意图）站控层由监控主机和远动通信装置构成,提供全站设备运行监控、视频监控、运行管理
网络层由现场网络交换设备、网络线路、站控层网络交换设备等构成，提供全站运行和监控设备的互联与通信（配有安全可靠地防火墙）
现场设备层/现场设备间隔层由发电设备、配电与计量设备、监测与控制装置、保护与自动装置等构成，提供全站发电运行和就地独立监控功能
发电系统通过增加串行通信到以太网通信的介质转换网关、增加以太网交换机和铺设以太网网络实现现场设备层
