光伏电站设计方案实例

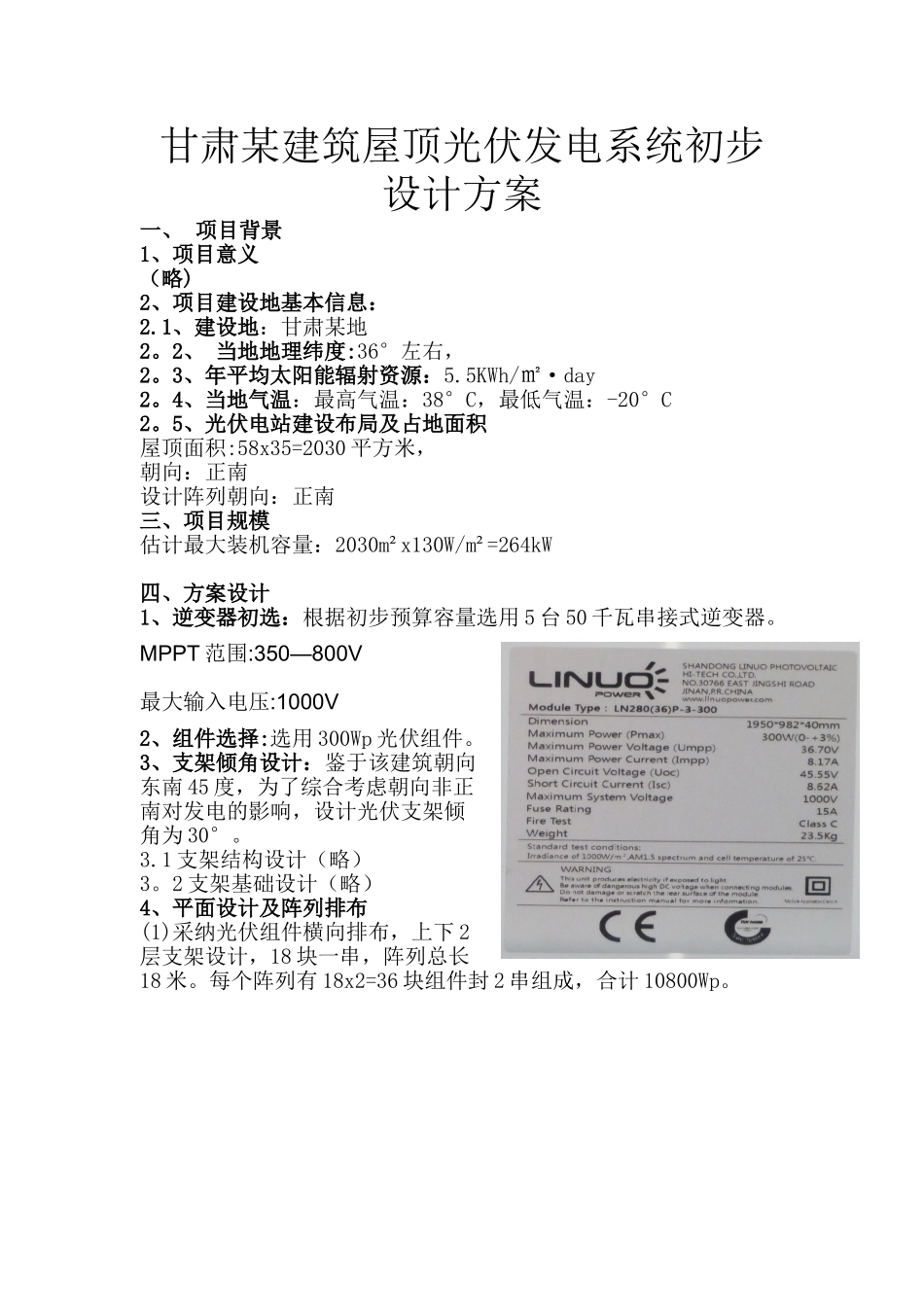

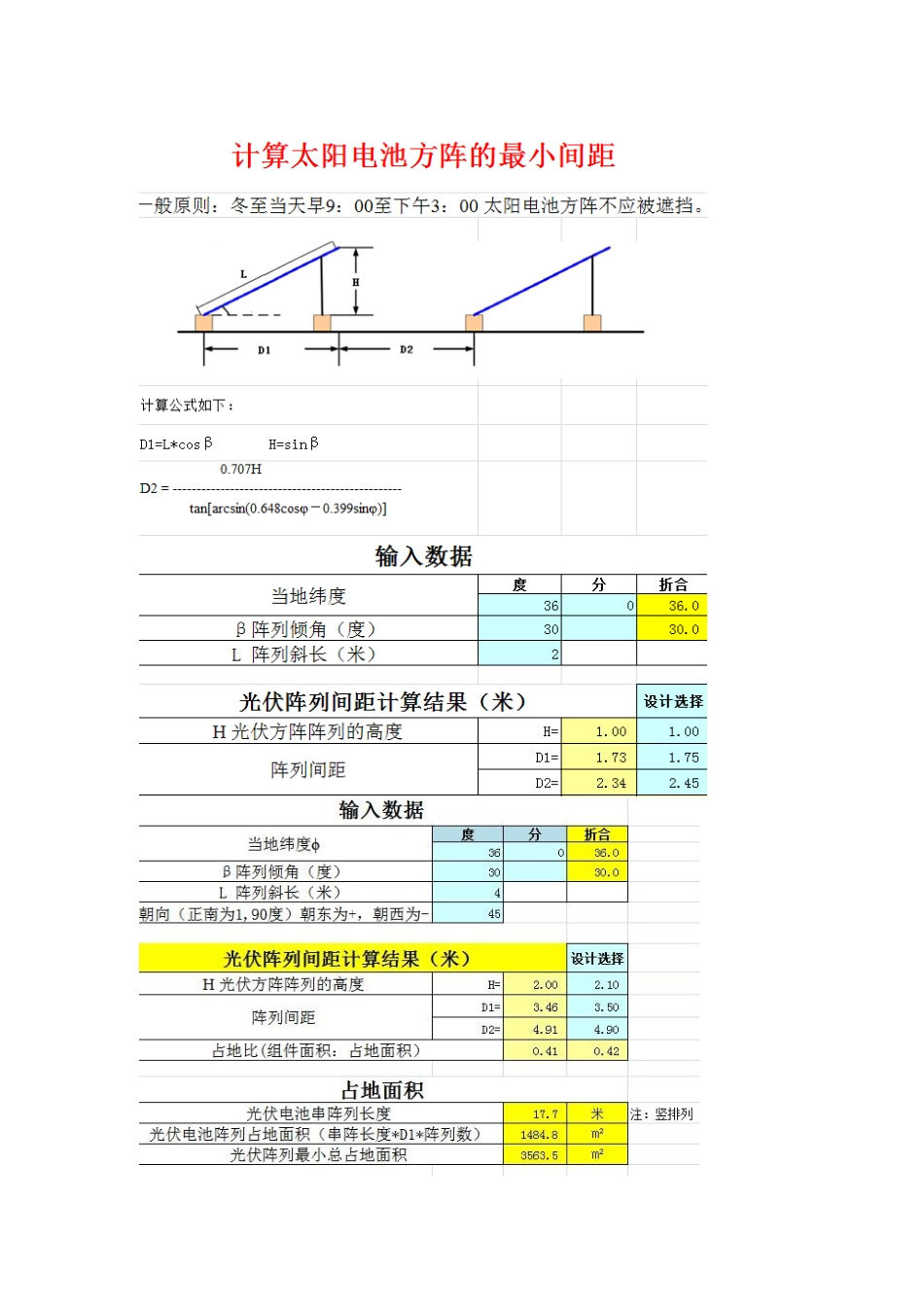

甘肃某建筑屋顶光伏发电系统初步设计方案一、 项目背景1、项目意义（略)2、项目建设地基本信息：2.1、建设地：甘肃某地2。2、 当地地理纬度:36°左右，2。3、年平均太阳能辐射资源：5.5KWh/㎡·day2。4、当地气温：最高气温：38°C，最低气温：-20°C2。5、光伏电站建设布局及占地面积屋顶面积:58x35=2030 平方米，朝向：正南设计阵列朝向：正南三、项目规模估计最大装机容量：2030m²x130W/m²=264kW四、方案设计1、逆变器初选：根据初步预算容量选用 5 台 50 千瓦串接式逆变器。MPPT 范围:350—800V最大输入电压:1000V2、组件选择:选用 300Wp 光伏组件。3、支架倾角设计：鉴于该建筑朝向东南 45 度，为了综合考虑朝向非正南对发电的影响，设计光伏支架倾角为 30°。3.1 支架结构设计（略）3。2 支架基础设计（略）4、平面设计及阵列排布(1)采纳光伏组件横向排布，上下 2层支架设计，18 块一串，阵列总长18 米。每个阵列有 18x2=36 块组件封 2 串组成，合计 10800Wp。（2）计算阵列占地投影宽度 1。75 米，遮阴间距 2。34 米，取值2.45 米。错误：上面说，横向排布,上下 2 层支架设计,18 块一串，阵列总长 18 米。L 阵列斜长应为 4 米。投影宽度 3。46 米,遮阴间距4。91 米。（3）设计布局 8 排,共计 24 个阵列,总设计安装容量 259。2kWp(假如设计布局 7 排，共计 21 个阵列,总设计安装容量 226。8kWp,前后空间比较大）5、总平面布置图：6、电路设计(略）五、投资预算：1、静态投资:序号项目单价（元)合计（万元）1259.2kWp 电站单晶硅光伏组件3.20/Wp82.9425 台 50kVA 逆变器等并网配件1。00/Wp253C 型钢支架0。5/Wp13屋面混凝土基础0.1/Wp2.594电缆0。2/Wp5.18接入系统0.1/Wp2。595其他配件0。2/Wp5.186安装劳务费等0.65/W16.87其他0。2/Wp5.188盈利、税、25％38.25合计196。712、动态（运行）费用（按每年计）：序号项目单价（元)合计（万元)1维护人员费用 20000.22设备维修更换费用50000。53银行贷款利息5税 17％4。74合计5.44总投资约 196。71 万元人民币，折合每峰瓦 7.58 元人民币注:该预算不含土地或场地、特别地区的运输等费用，劳务费支出仅供参考,实际支出应根据当地实际情况和管理水平计算。六、经济效益分析估算日发电量:259。2kWp×5.5KWh/㎡·day×80％=1140kWh/天年发电量:1140kWh/天×365 天=416100kWh年发电营业额：416100kWh＊0.74 元/kWh=30.79 万元假如根据...
