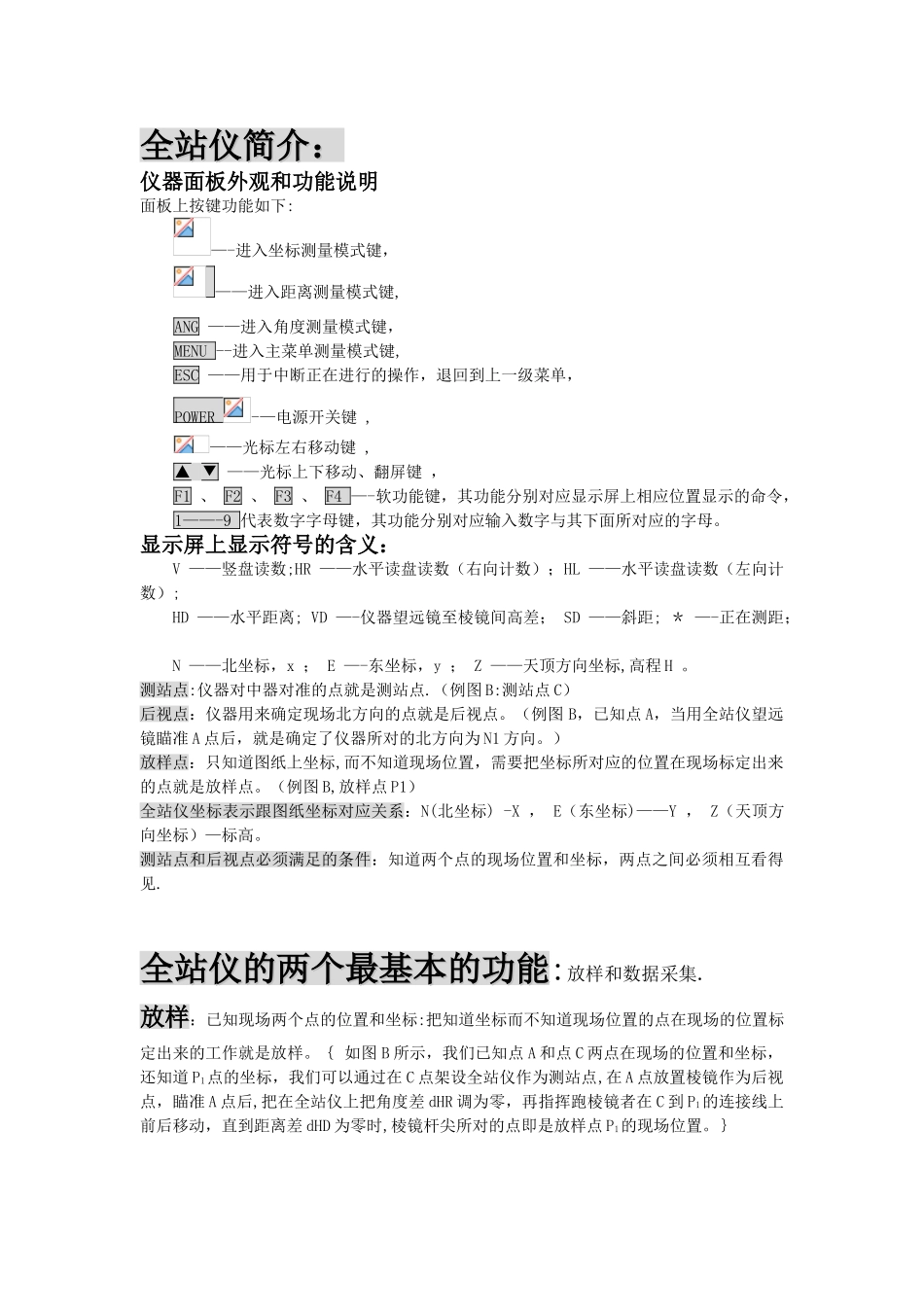

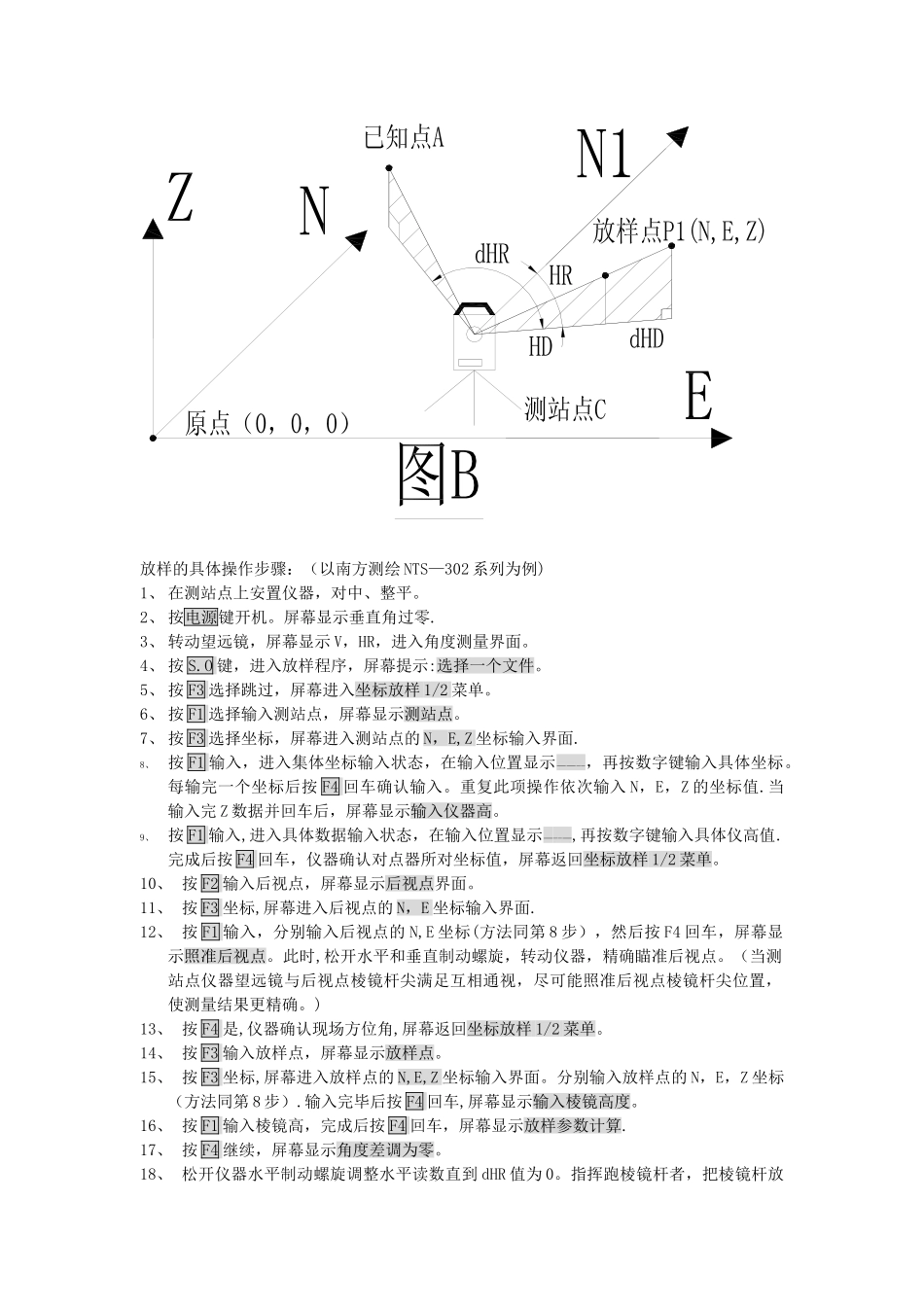

全站仪简介：全站仪简介：仪器面板外观和功能说明 面板上按键功能如下: —-进入坐标测量模式键， ——进入距离测量模式键,ANG ——进入角度测量模式键，MENU --进入主菜单测量模式键,ESC ——用于中断正在进行的操作，退回到上一级菜单，POWER -—电源开关键 ,——光标左右移动键 ,▲ ▼ ——光标上下移动、翻屏键 ，F1 、 F2 、 F3 、 F4 —-软功能键，其功能分别对应显示屏上相应位置显示的命令，1——-9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。显示屏上显示符号的含义： V ——竖盘读数;HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）; HD ——水平距离; VD —-仪器望远镜至棱镜间高差； SD ——斜距; ＊ —-正在测距； N ——北坐标，x ； E —-东坐标，y ； Z ——天顶方向坐标,高程 H 。测站点:仪器对中器对准的点就是测站点.（例图 B:测站点 C）后视点：仪器用来确定现场北方向的点就是后视点。（例图 B，已知点 A，当用全站仪望远镜瞄准 A 点后，就是确定了仪器所对的北方向为 N1 方向。）放样点：只知道图纸上坐标,而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图 B,放样点 P1）全站仪坐标表示跟图纸坐标对应关系：N(北坐标) -X ， E（东坐标)——Y ， Z（天顶方向坐标）—标高。测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见.全站仪的两个最基本的功能全站仪的两个最基本的功能:放样和数据采集.放样：已知现场两个点的位置和坐标:把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。｛ 如图 B 所示，我们已知点 A 和点 C 两点在现场的位置和坐标，还知道 P1点的坐标，我们可以通过在 C 点架设全站仪作为测站点,在 A 点放置棱镜作为后视点，瞄准 A 点后,把在全站仪上把角度差 dHR 调为零，再指挥跑棱镜者在 C 到 P1的连接线上前后移动，直到距离差 dHD 为零时,棱镜杆尖所对的点即是放样点 P1的现场位置。｝放样的具体操作步骤：（以南方测绘 NTS—302 系列为例)1、 在测站点上安置仪器，对中、整平。2、 按电源键开机。屏幕显示垂直角过零.3、 转动望远镜，屏幕显示 V，HR，进入角度测量界面。4、 按 S.O 键，进入放样程序，屏幕提示:选择一个文件。5、 按 F3 选择跳过，屏幕进入坐标放样 1/2 菜单。6...
