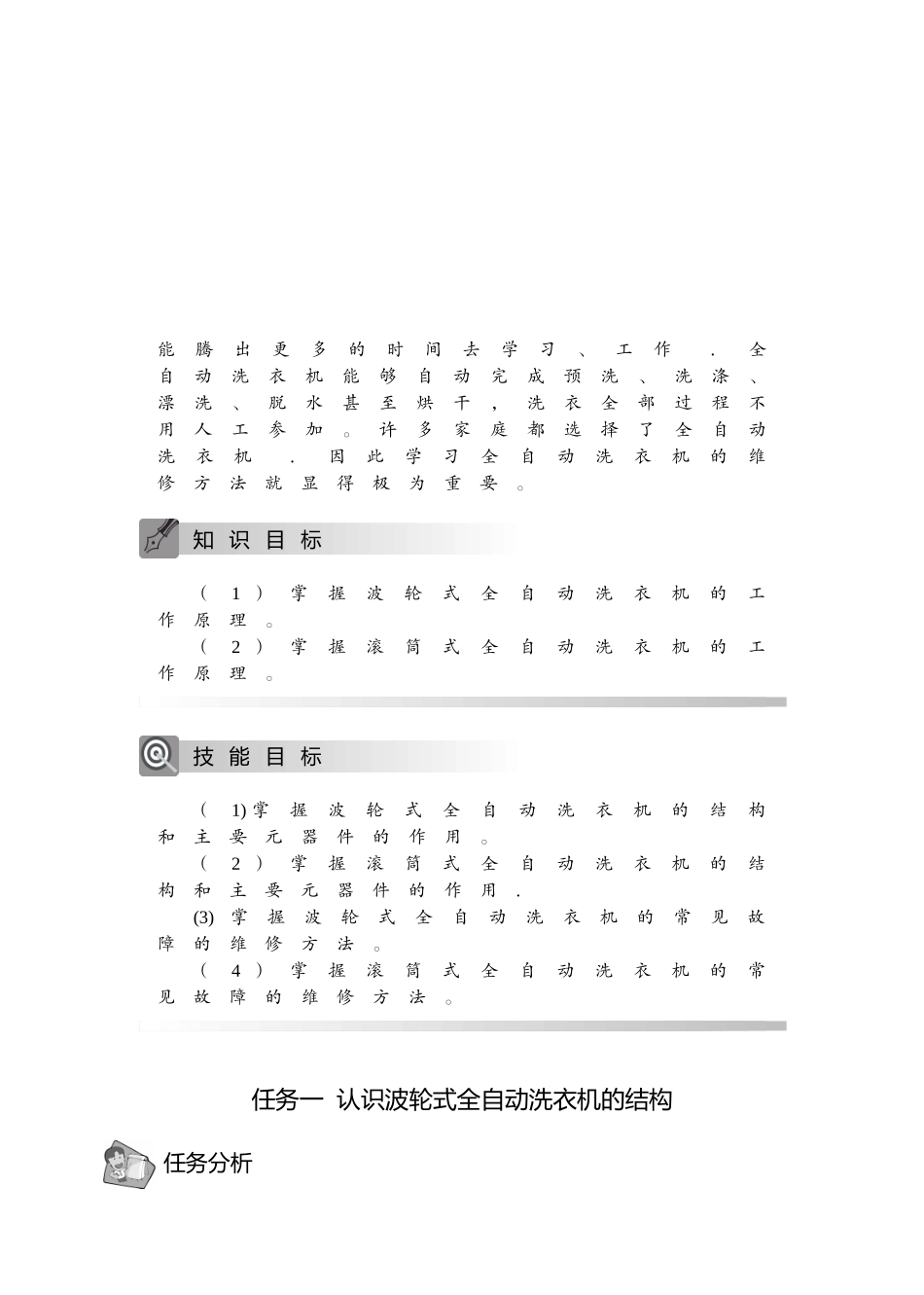

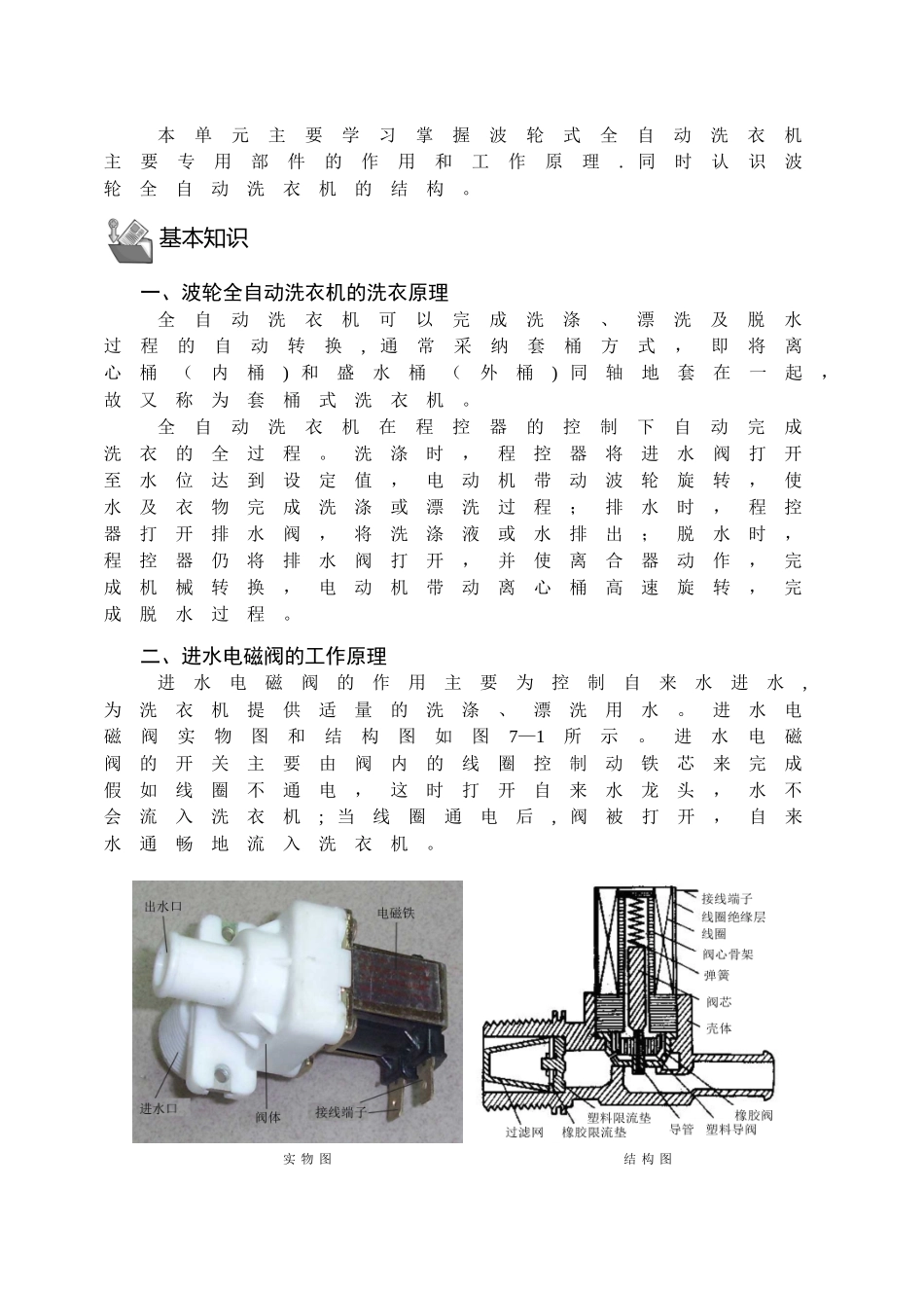

全自动洗衣机原理与维修 随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作.全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参加。许多家庭都选择了全自动洗衣机.因此学习全自动洗衣机的维修方法就显得极为重要。 知 识 目 标（1 ）掌握波轮式全自动洗衣机的工作原理。 （2 ）掌握滚筒式全自动洗衣机的工作原理。 技 能 目 标（1) 掌握波轮式全自动洗衣机的结构和主要元器件的作用。 （2 ）掌握滚筒式全自动洗衣机的结构和主要元器件的作用.(3)掌握波轮式全自动洗衣机的常见故障的维修方法。 （4 ）掌握滚筒式全自动洗衣机的常见故障的维修方法。任务一 认识波轮式全自动洗衣机的结构 任务分析本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理. 同时认识波轮全自动洗衣机的结构。 基本知识一、波轮全自动洗衣机的洗衣原理 全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换, 通常采纳套桶方式，即将离心桶（内桶) 和盛水桶（外桶) 同轴地套在一起，故又称为套桶式洗衣机。全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水,为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7—1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成假如线圈不通电，这时打开自来水龙头，水不会流入洗衣机; 当线圈通电后, 阀被打开，自来水通畅地流入洗衣机。 实 物 图结 构 图图 7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成. 其工作原理是, 电磁铁线圈通电后，形成磁场, 吸引铁质阀芯上移，离开膜片，水流导通。电磁铁线圈失电后, 在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道停止向洗衣机内注水. 进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀。三、水位开关控制原理水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断, 结构如图7—2所示. 水位开关用塑料软管与盛水桶下侧...
