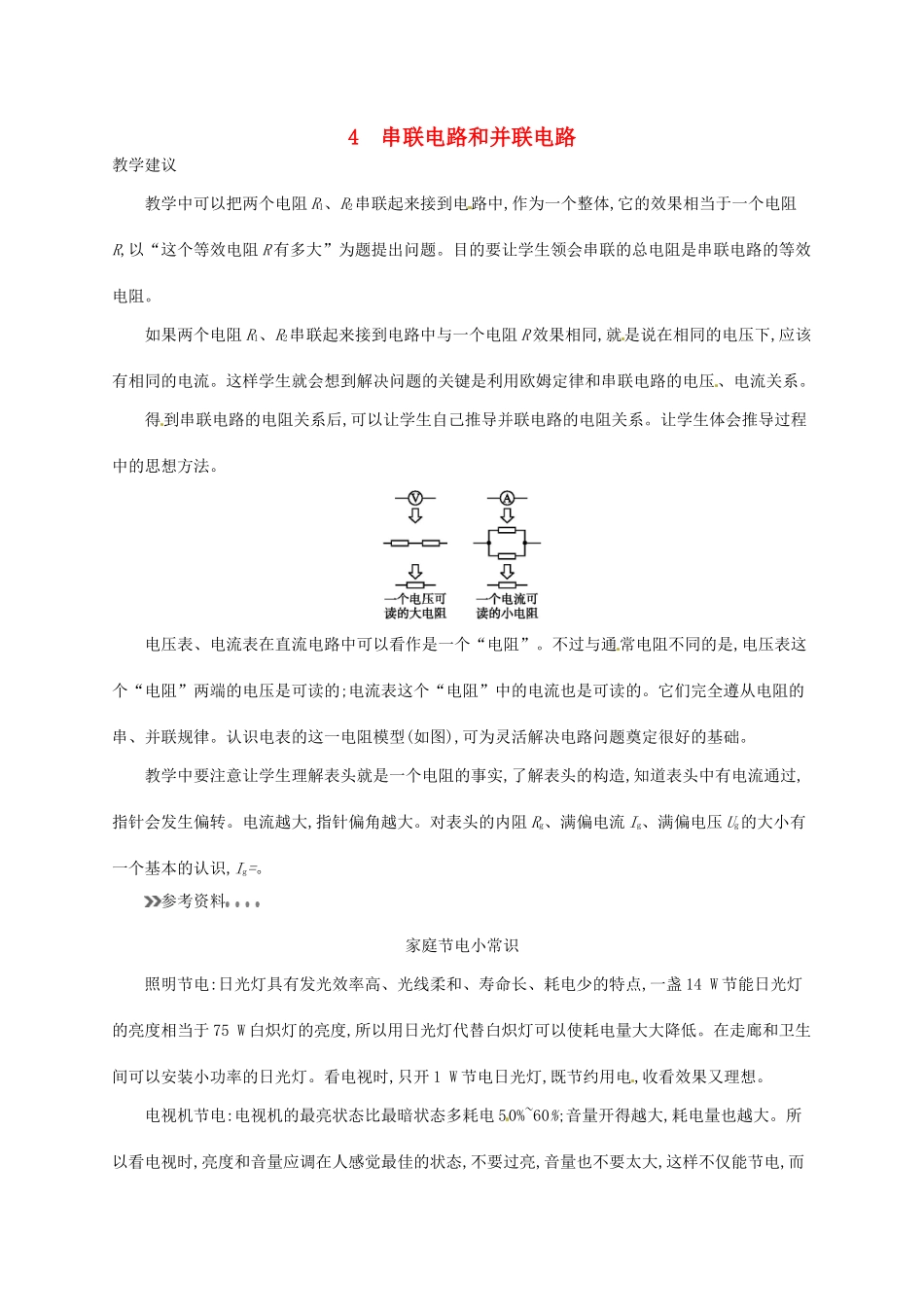

4 串联电路和并联电路教学建议教学中可以把两个电阻 R1、R2串联起来接到电路中,作为一个整体,它的效果相当于一个电阻R,以“这个等效电阻 R 有多大”为题提出问题
目的要让学生领会串联的总电阻是串联电路的等效电阻
如果两个电阻 R1、R2串联起来接到电路中与一个电阻 R 效果相同,就是说在相同的电压下,应该有相同的电流
这样学生就会想到解决问题的关键是利用欧姆定律和串联电路的电压、电流关系
得到串联电路的电阻关系后,可以让学生自己推导并联电路的电阻关系
让学生体会推导过程中的思想方法
电压表、电流表在直流电路中可以看作是一个“电阻”
不过与通常电阻不同的是,电压表这个“电阻”两端的电压是可读的;电流表这个“电阻”中的电流也是可读的
它们完全遵从电阻的串、并联规律
认识电表的这一电阻模型(如图),可为灵活解决电路问题奠定很好的基础
教学中要注意让学生理解表头就是一个电阻的事实,了解表头的构造,知道表头中有电流通过,指针会发生偏转
电流越大,指针偏角越大
对表头的内阻 Rg、满偏电流 Ig、满偏电压 Ug的大小有一个基本的认识,Ig=
参考资料家庭节电小常识照明节电:日光灯具有发光效率高、光线柔和、寿命长、耗电少的特点,一盏 14 W 节能日光灯的亮度相当于 75 W 白炽灯的亮度,所以用日光灯代替白炽灯可以使耗电量大大降低
在走廊和卫生间可以安装小功率的日光灯
看电视时,只开 1 W 节电日光灯,既节约用电,收看效果又理想
电视机节电:电视机的最亮状态比最暗状态多耗电 50%~60%;音量开得越大,耗电量也越大
所以看电视时,亮度和音量应调在人感觉最佳的状态,不要过亮,音量也不要太大,这样不仅能节电,而且有助于延长电视机的使用寿命

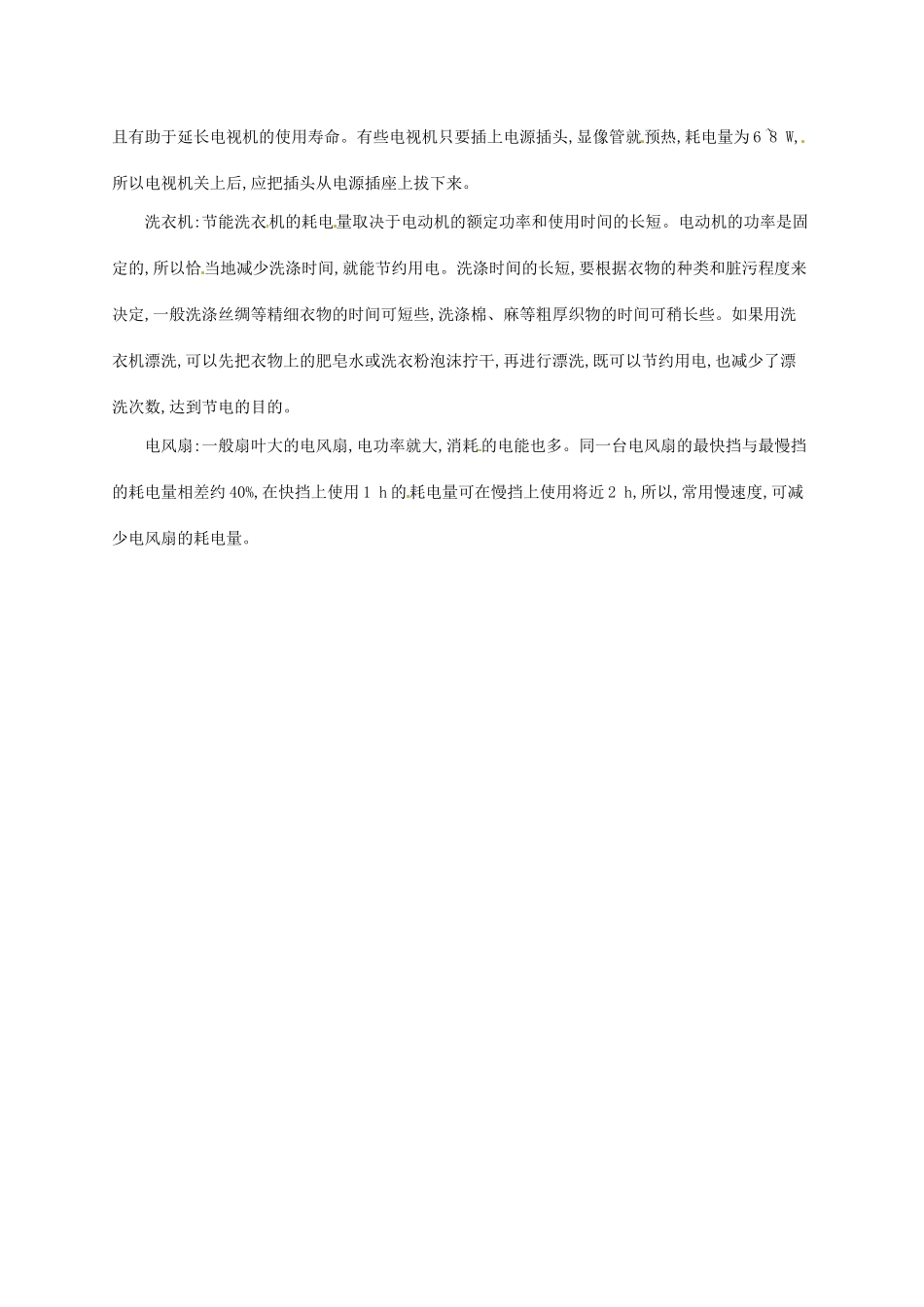

有些电视机只要插上电源插头,显像管就预热,耗电量为 6~8 W,所以电视机关上后,应把插头从电源插座上拔下来
洗衣机:节能洗衣机的耗电量取决于电
