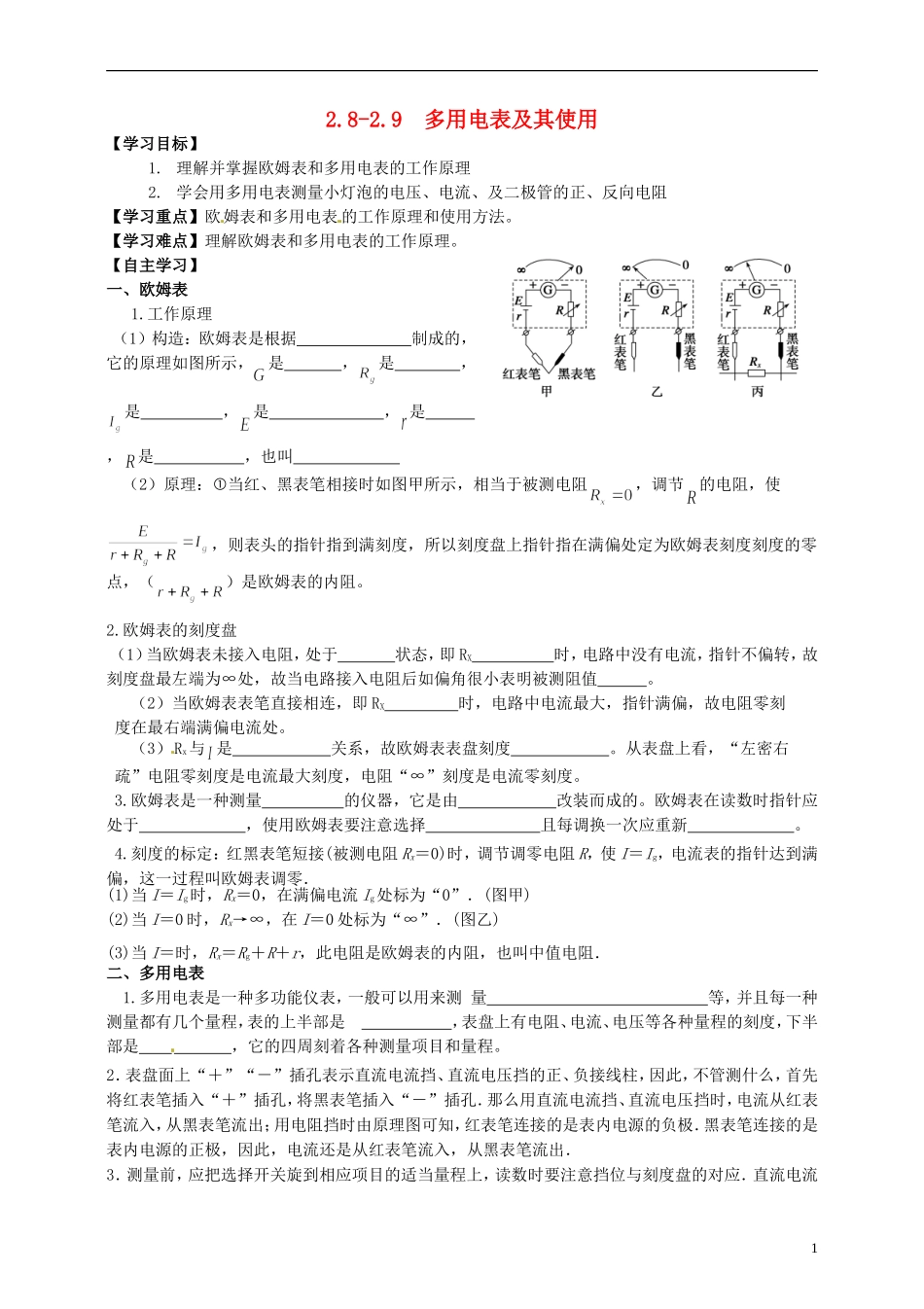

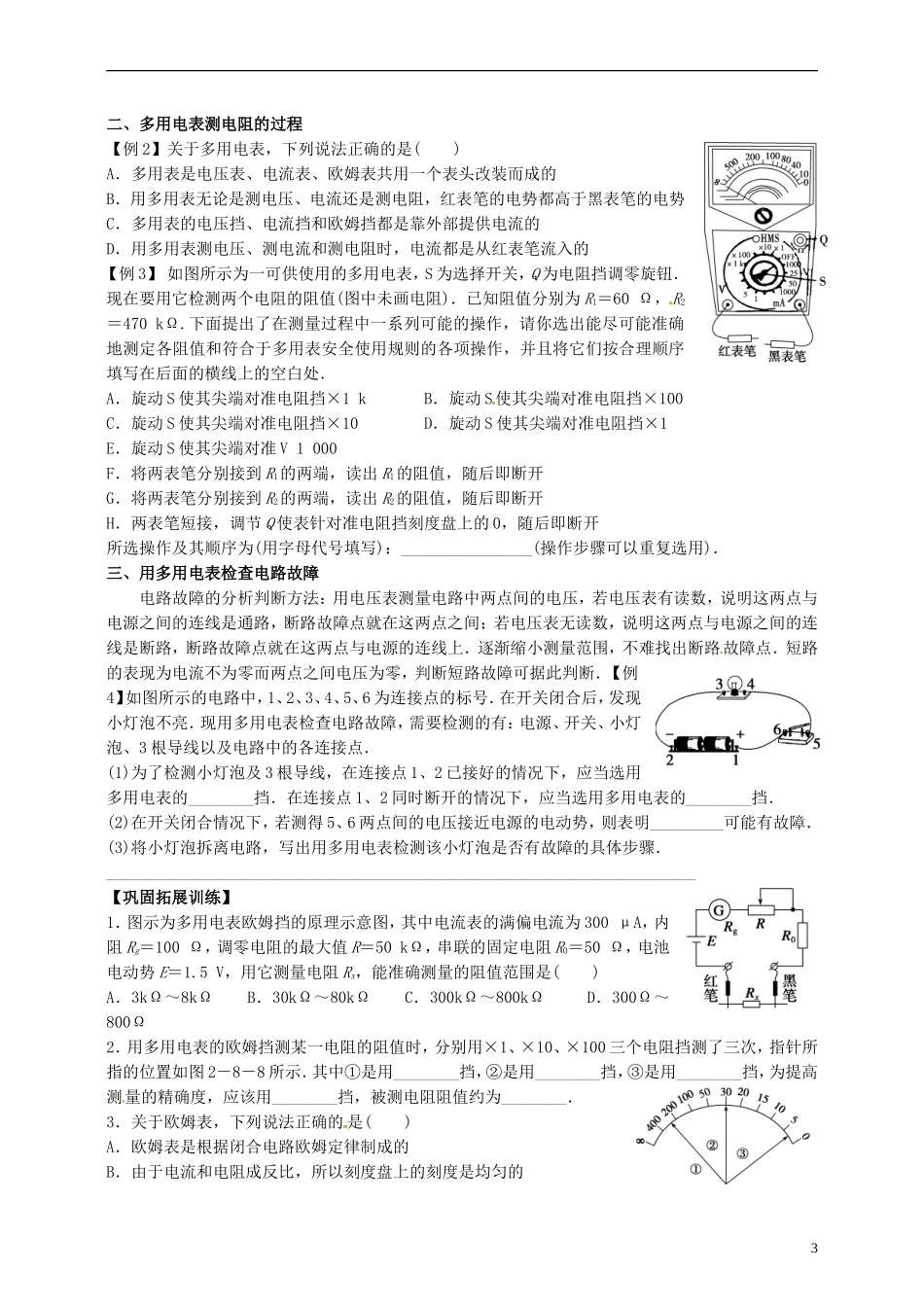

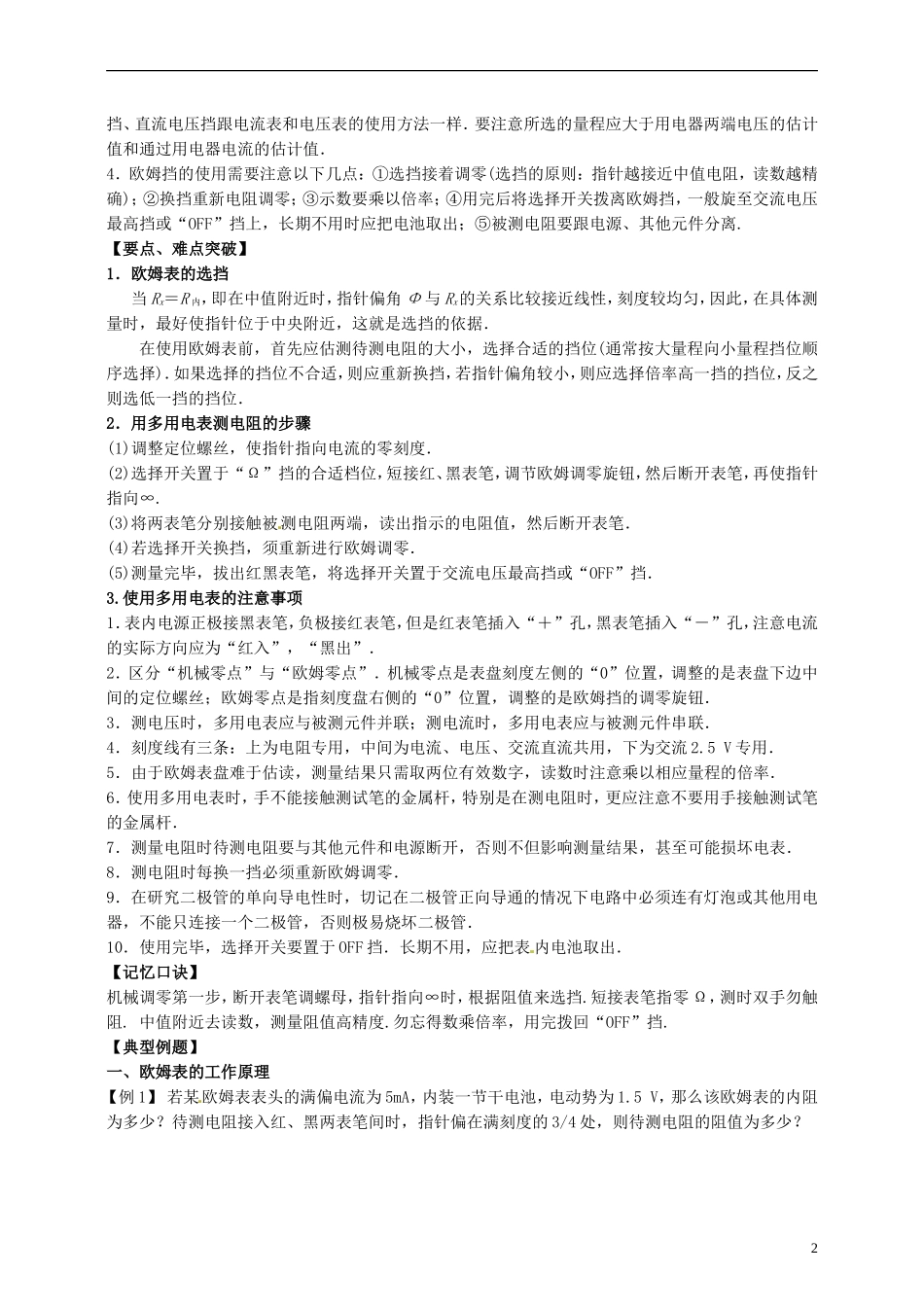

2.8-2.9 多用电表及其使用【学习目标】1. 理解并掌握欧姆表和多用电表的工作原理2. 学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻【学习重点】欧姆表和多用电表 的工作原理和使用方法。【学习难点】理解欧姆表和多用电表的工作原理。【自主学习】一、欧姆表 1.工作原理 （1）构造：欧姆表是根据 制成的，它的原理如图所示，是 ，是 ，是 ，是 ， 是 ，是 ，也叫 （2）原理：当红、黑表笔相接时如图甲所示，相当于被测电阻，调节的电阻，使，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（）是欧姆表的内阻。2.欧姆表的刻度盘 （1）当欧姆表未接入电阻，处于 状态，即 RX 时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角很小表明被测阻值 。 （2）当欧姆表表笔直接相连，即 RX 时，电路中电流最大，指针满偏，故电阻零刻 度在最右端满偏电流处。 （3）Rx与 是 关系，故欧姆表表盘刻度 。从表盘上看，“左密右 疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。 3.欧姆表是一种测量 的仪器，它是由 改装而成的。欧姆表在读数时指针应处于 ，使用欧姆表要注意选择 且每调换一次应重新 。 4.刻度的标定：红黑表笔短接(被测电阻 Rx＝0)时，调节调零电阻 R，使 I＝Ig，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当 I＝Ig时，Rx＝0，在满偏电流 Ig处标为“0”．(图甲)(2)当 I＝0 时，Rx→∞，在 I＝0 处标为“∞”．(图乙)(3)当 I＝时，Rx＝Rg＋R＋r，此电阻是欧姆表的内阻，也叫中值电阻．二、多用电表 1.多用电表是一种多功能仪表，一般可以用来测 量 等，并且每一种测量都有几个量程，表的上半部是 ，表盘上有电阻、电流、电压等各种量程的刻度，下半部是 ，它的四周刻着各种测量项目和量程。 2．表盘面上“＋”“－”插孔表示直流电流挡、直流电压挡的正、负接线柱，因此，不管测什么，首先将红表笔插入“＋”插孔，将黑表笔插入“－”插孔．那么用直流电流挡、直流电压挡时，电流从红表笔流入，从黑表笔流出；用电阻挡时由原理图可知，红表笔连接的是表内电源的负极．黑表笔连接的是表内电源的正极，因此，电流还是从红表笔流入，从黑表笔流出．3．测量前，应把选择开关旋到相应项目的适当量程上，读数时要注意挡位与刻度盘的对应．直流电流1挡、直流电压挡跟电流表和电压表的使用方...
