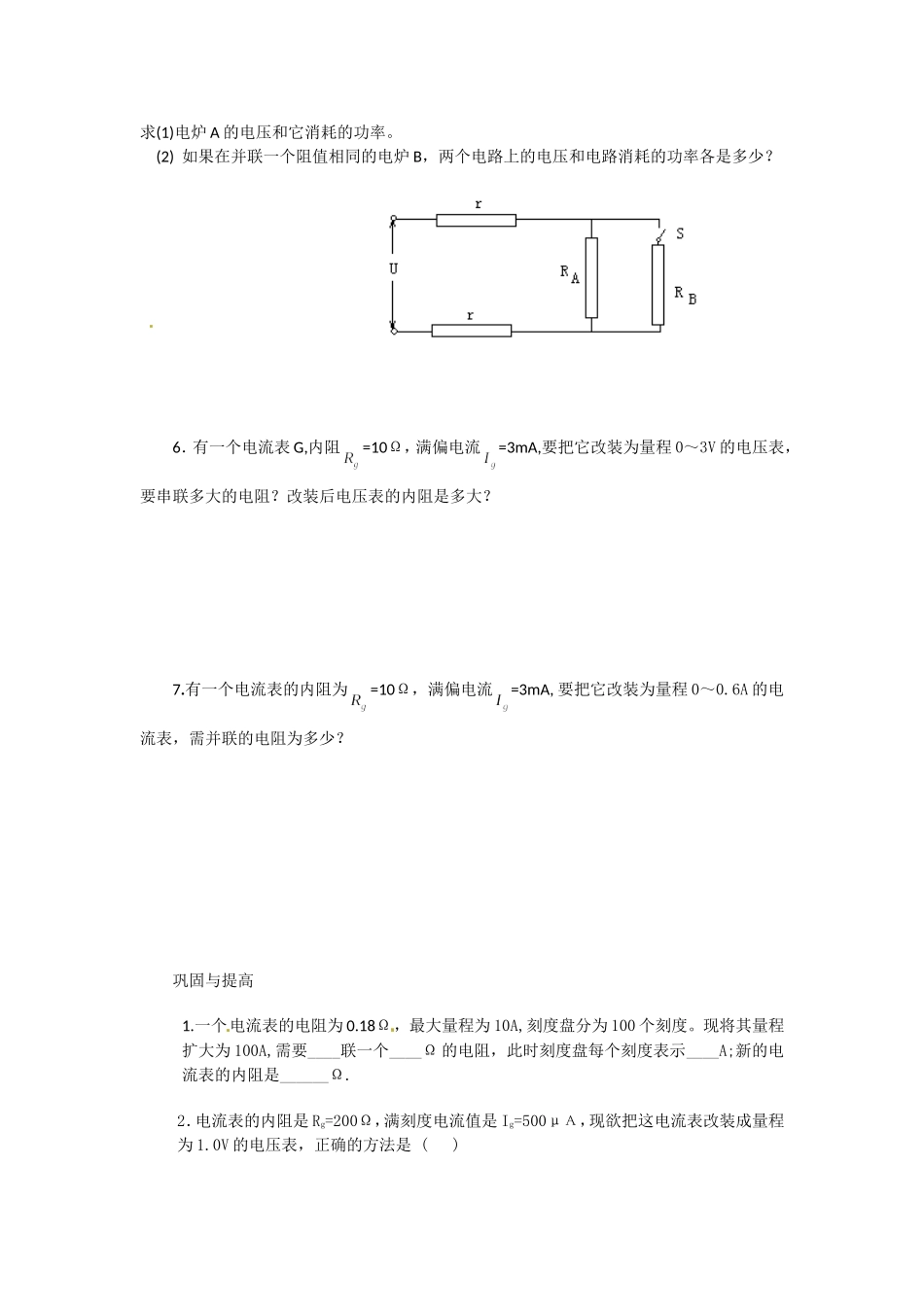

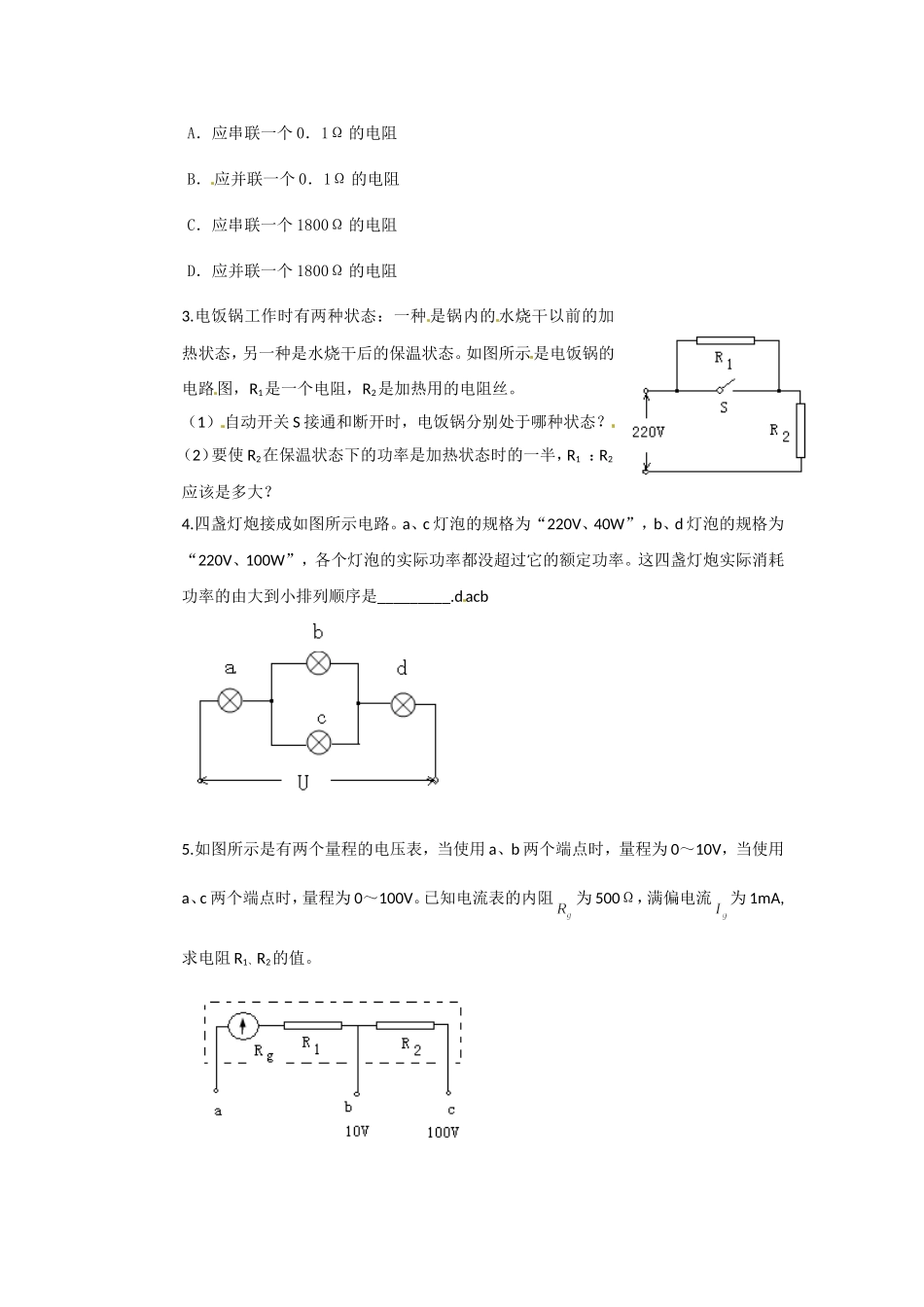

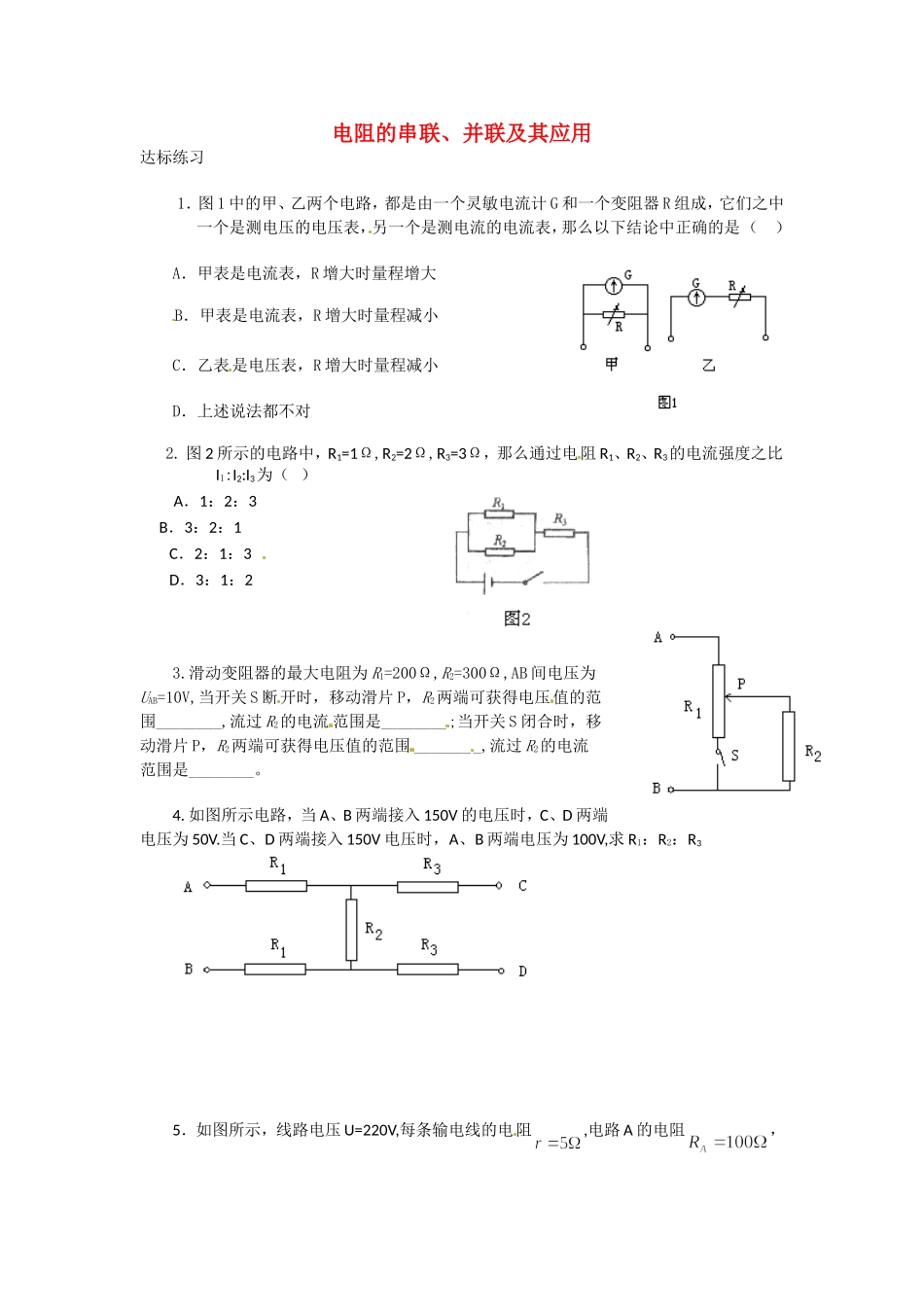

电阻的串联、并联及其应用达标练习1．图 1 中的甲、乙两个电路，都是由一个灵敏电流计 G 和一个变阻器 R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是 （ ） A．甲表是电流表，R 增大时量程增大 B．甲表是电流表，R 增大时量程减小 C．乙表是电压表，R 增大时量程减小D．上述说法都不对 2. 图 2 所示的电路中，R1=1Ω,R2=2Ω,R3=3Ω，那么通过电阻 R1、R2、R3的电流强度之比I1:I2:I3为（ ）A．1：2：3 [来源:学科网] B．3：2：1 [来源:学科网 ZXXK] C．2：1：3 [来源:学科网 ZXXK] D．3：1：23.滑动变阻器的最大电阻为 R1=200Ω,R2=300Ω,AB 间电压为UAB=10V,当开关 S 断开时，移动滑片 P，R2两端可获得电压值的范围________,流过 R2的电流 范围是________;当开关 S 闭合时，移动滑片 P，R2两端可获得电压值的范围 ________,流过 R2的电流范围是________。[来源:Z+xx+k.Com]4. 如图所示电路，当 A、B 两端接入 150V 的电压时，C、D 两端电压为 50V.当 C、D 两端接入 150V 电压时，A、B 两端电压为 100V,求 R1：R2：R3[来源:学科网]5．如图所示，线路电压 U=220V,每条输电线的电阻,电路 A 的电阻，求(1)电炉 A 的电压和它消耗的功率。(2) 如果在并联一个阻值相同的电炉 B，两个电路上的电压和电路消耗的功率各是多少？[来源:学#科#网 Z#X#X#K][来 源:学#科#网][来源:学科网]6．有一个电流表 G,内阻=10Ω，满偏电流=3mA,要把它改装为量程 0～3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？[来源:Zxxk.Com][来源:学科网 ZXXK][来源:Z|xx|k.Com][来源:学科网]7.有一个电流表的内阻为=10Ω，满偏电流=3mA, 要把它改装为量程 0～0.6A 的电流表，需并联的电阻为多少？[来源:学|科|网 Z|X|X|K][来源:Zxxk.Com][来源:学科网][来源:学。科。网]巩固与提高1.一个电流表的电阻为 0.18Ω，最大量程为 10A,刻度盘分为 100 个刻度。现将其量程扩大为 100A,需要____联一个____Ω 的电阻，此时刻度盘每个刻度表示____A;新的电流表的内阻是______Ω.2．电流表的内阻是 Rg=200Ω，满刻度电流值是 Ig=500μΑ，现欲把这电流表改装成量程为 1.0V 的电压表，正确的方法是 ( ) A．应串联一个 0．1Ω 的电阻 B．应并联一个 0．1Ω 的电阻 C．应串联一个 1800Ω 的电阻 D．应并联一个 1800Ω 的电阻[来源:学科网]3....
