高中物理 02、欧姆定律导学案 新人教版选修3-1

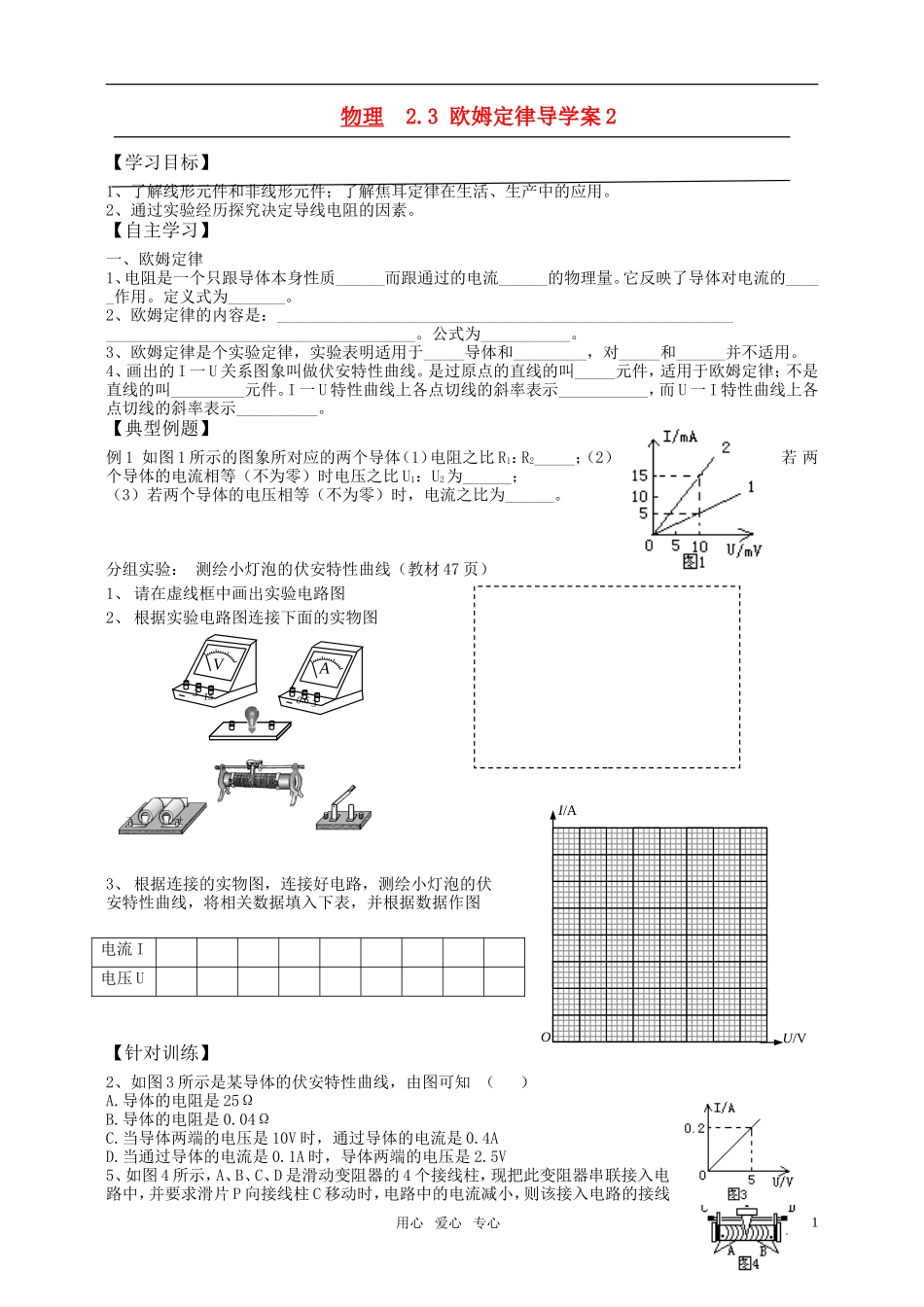

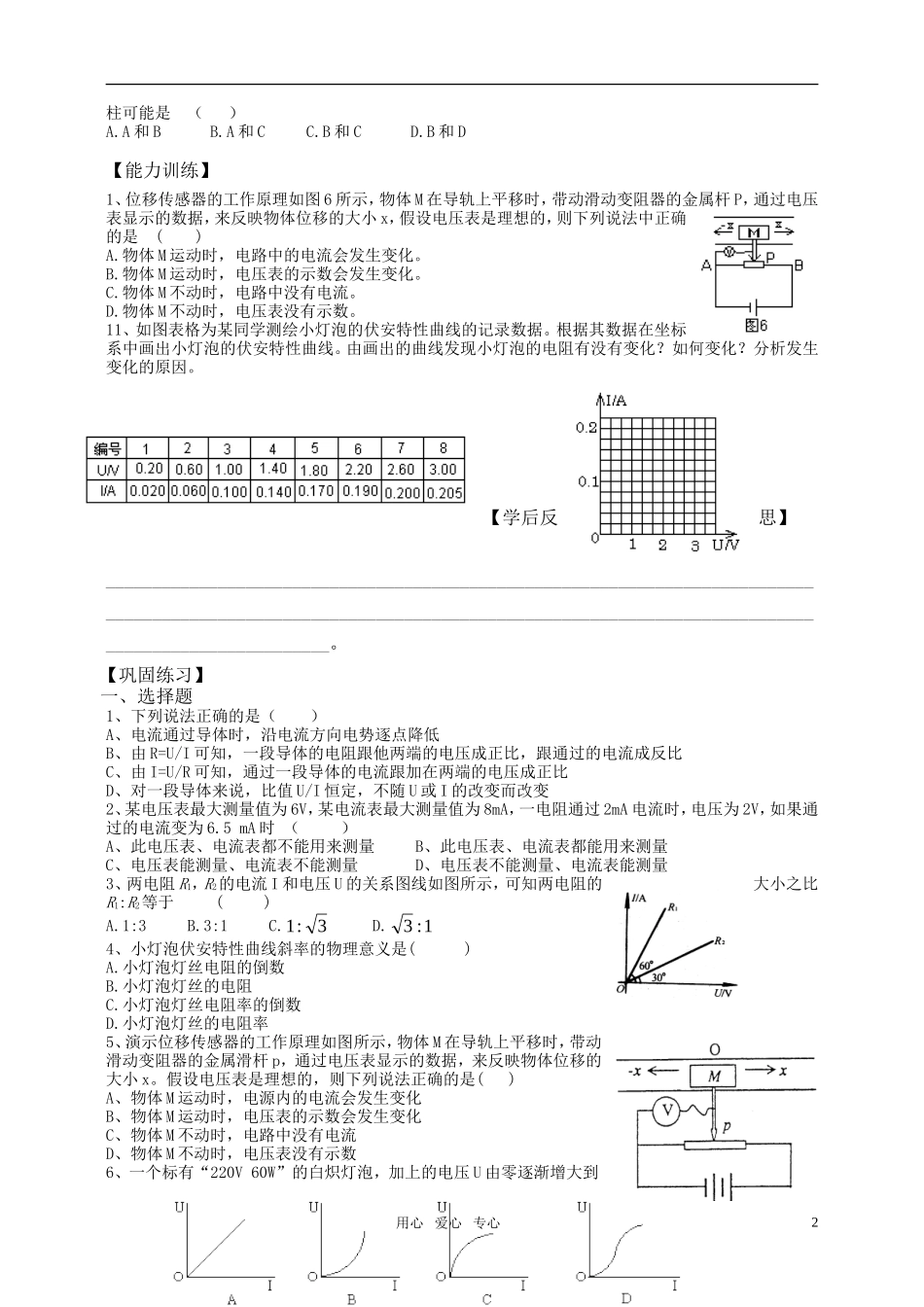

物理 2.3 欧姆定律导学案 2【学习目标】1、了解线形元件和非线形元件；了解焦耳定律在生活、生产中的应用。2、通过实验经历探究决定导线电阻的因素。【自主学习】一、欧姆定律1、电阻是一个只跟导体本身性质______而跟通过的电流______的物理量。它反映了导体对电流的_____作用。定义式为_______。2、欧姆定律的内容是：______________________________________________________________________________________________。公式为___________。3、欧姆定律是个实验定律，实验表明适用于_____导体和_________，对_____和______并不适用。4、画出的 I 一 U 关系图象叫做伏安特性曲线。是过原点的直线的叫_____元件，适用于欧姆定律；不是直线的叫_________元件。I 一 U 特性曲线上各点切线的斜率表示___________，而 U 一 I 特性曲线上各点切线的斜率表示__________。【典型例题】例 1 如图 1 所示的图象所对应的两个导体（1）电阻之比 R1：R2_____；（2）若 两个导体的电流相等（不为零）时电压之比 U1：U2为______；（3）若两个导体的电压相等（不为零）时，电流之比为______。分组实验： 测绘小灯泡的伏安特性曲线（教材 47 页）1、 请在虚线框中画出实验电路图2、 根据实验电路图连接下面的实物图3、 根据连接的实物图，连接好电路，测绘小灯泡的伏安特性曲线，将相关数据填入下表，并根据数据作图【针对训练】2、如图 3 所示是某导体的伏安特性曲线，由图可知 （ ）A.导体的电阻是 25ΩB.导体的电阻是 0.04ΩC.当导体两端的电压是 10V 时，通过导体的电流是 0.4AD.当通过导体的电流是 0.1A 时，导体两端的电压是 2.5V5、如图 4 所示，A、B、C、D 是滑动变阻器的 4 个接线柱，现把此变阻器串联接入电路中，并要求滑片 P 向接线柱 C 移动时，电路中的电流减小，则该接入电路的接线用心 爱心 专心电流 I电压 U1V3 15A30.6U/VI/AO 柱可能是 （ ）A.A 和 B B.A 和 C C.B 和 C D.B 和 D 【能力训练】1、位移传感器的工作原理如图 6 所示，物体 M 在导轨上平移时，带动滑动变阻器的金属杆 P，通过电压表显示的数据，来反映物体位移的大小 x，假设电压表是理想的，则下列说法中正确的是 ( )A.物体 M 运动时，电路中的电流会发生变化。B.物体 M 运动时，电压表的示数会发生变化。C.物体 M 不动时，电路中没有电流。D.物体 M 不动时，电压表没有示数。11、如图表格...
