高中物理 07、闭合电路欧姆定律（1）导学案 新人教版选修3-1

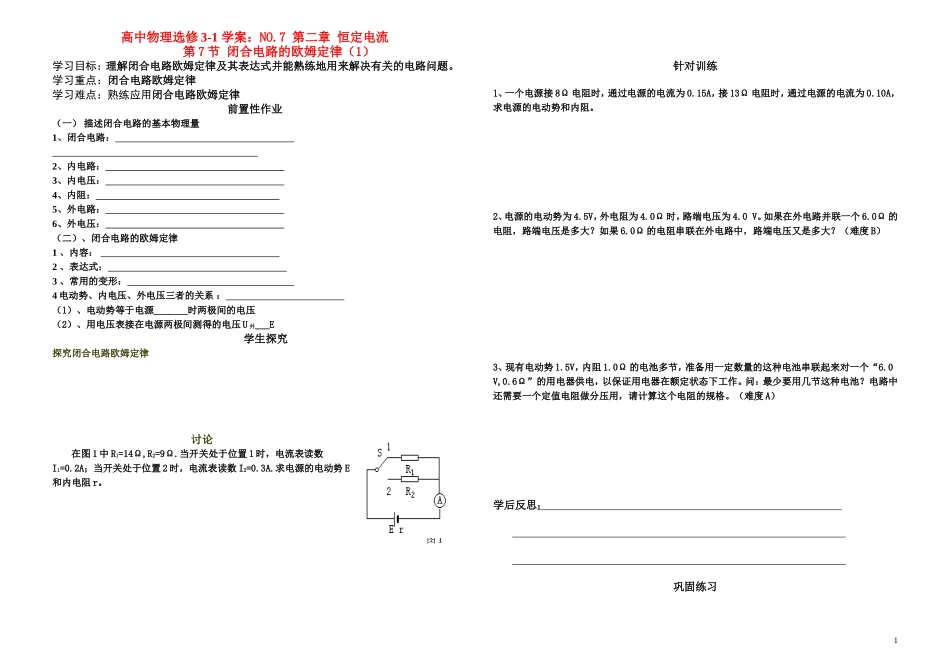

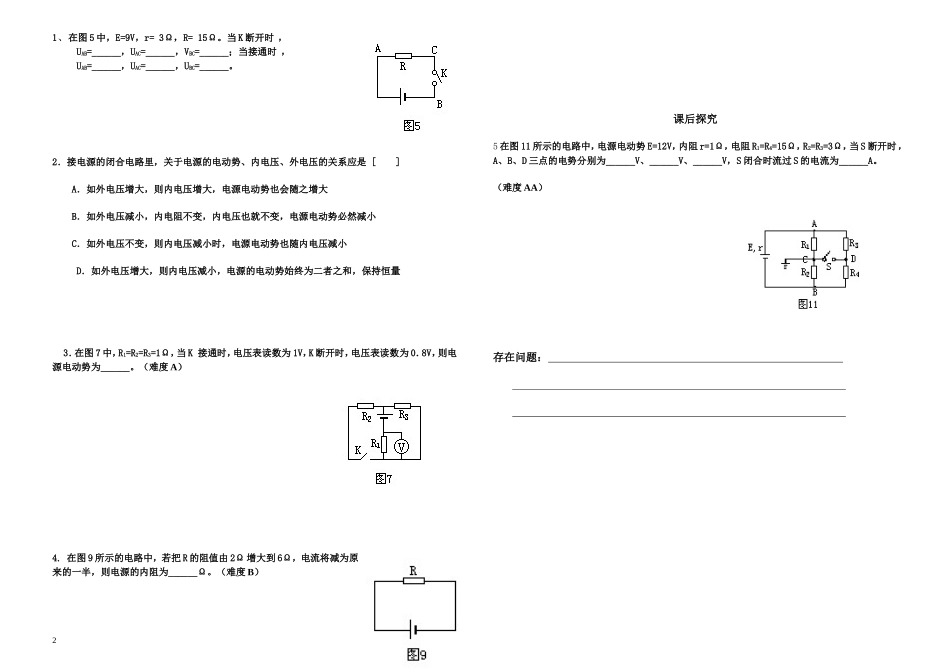

高中物理选修 3-1 学案：NO.7 第二章 恒定电流第 7 节 闭合电路的欧姆定律（1）学习目标：理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题。学习重点：闭合电路欧姆定律学习难点：熟练应用闭合电路欧姆定律前置性作业（一） 描述闭合电路的基本物理量1、闭合电路： 2、内电路： 3、内电压： 4、内阻： 5、外电路： 6、外电压： （二）、闭合电路的欧姆定律1 、内容： 2 、表达式： 3 、常用的变形： 4 电动势、内电压、外电压三者的关系 ： （1）、电动势等于电源_______时两极间的电压（2）、用电压表接在电源两极间测得的电压 U 外___E学生探究探究闭合电路欧姆定律讨论在图 1 中 R1=14Ω,R2=9Ω.当开关处于位置 1 时，电流表读数I1=0.2A；当开关处于位置 2 时，电流表读数 I2=0.3A.求电源的电动势 E和内电阻 r。 针对训练1、一个电源接 8Ω 电阻时，通过电源的电流为 0.15A，接 13Ω 电阻时，通过电源的电流为 0.10A，求电源的电动势和内阻。 2、电源的电动势为 4.5V，外电阻为 4.0Ω 时，路端电压为 4.0 V。如果在外电路并联一个 6.0Ω 的电阻，路端电压是多大？如果 6.0Ω 的电阻串联在外电路中，路端电压又是多大？（难度 B）3、现有电动势 1.5V，内阻 1.0Ω 的电池多节，准备用一定数量的这种电池串联起来对一个“6.0 V,0.6Ω”的用电器供电，以保证用电器在额定状态下工作。问：最少要用几节这种电池？电路中还需要一个定值电阻做分压用，请计算这个电阻的规格。（难度 A）学后反思： 巩固练习1图 11、在图 5 中，E=9V，r= 3Ω，R= 15Ω。当 K 断开时 ，UAB=______，UAC=______，VBC=______；当接通时 ，UAB=______，UAC=______，UBC=______。2．接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是 [ ] A．如外电压增大，则内电压增大，电源电动势也会随之增大 B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小 C．如外电压不变，则内电压减小时，电源电动势也随内电压减小 D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量 3．在图 7 中，R1=R2=R3=1Ω，当 K 接通时，电压表读数为 1V，K 断开时，电压表读数为 0．8V，则电源电动势为______。（难度 A）4. 在图 9 所示的电路中，若把 R 的阻值由 2Ω 增大到 6Ω，电流将减为原来的一半，则电源的内阻为______Ω。（难度 B）课后探究5 在图 11 所示的电路中，电源电动势 E=12V，内阻 r=1Ω，电阻 R1=R4=15Ω，R2=R3=3Ω，当 S 断开时，A、B、D 三点的电势分别为______V、______V、______V，S 闭合时流过 S 的电流为______A。（难度 AA）存在问题： 2
