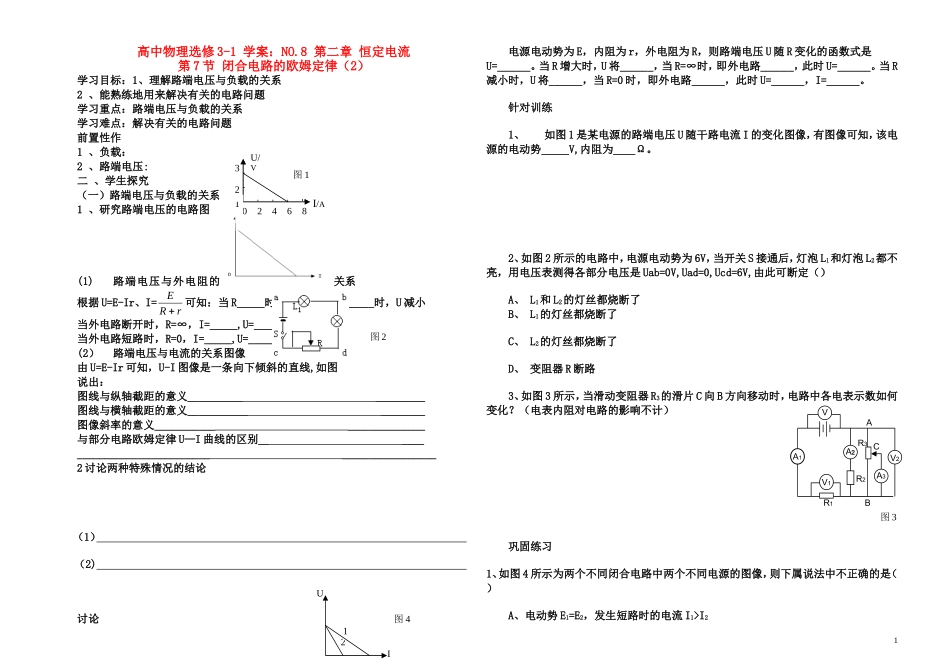

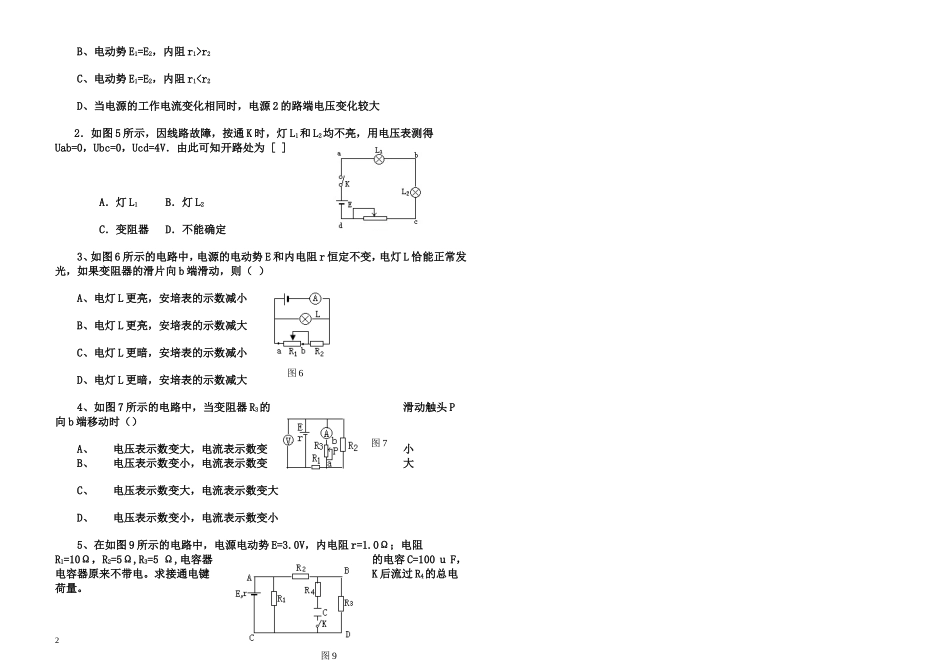

高中物理选修 3-1 学案：NO.8 第二章 恒定电流第 7 节 闭合电路的欧姆定律（2）学习目标：1、理解路端电压与负载的关系2 、能熟练地用来解决有关的电路问题学习重点：路端电压与负载的关系学习难点：解决有关的电路问题前置性作1 、负载： 2 、路端电压: 二 、学生探究（一）路端电压与负载的关系1 、研究路端电压的电路图(1)路端电压与外电阻的关系根据 U=E-Ir、I=rRE可知：当 R_____时，U 增大，当 R_____时，U 减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____(2）路端电压与电流的关系图像由 U=E-Ir 可知，U-I 图像是一条向下倾斜的直线,如图说出：图线与纵轴截距的意义__________ _________图线与横轴截距的意义___________ ________图像斜率的意义___________ ______________与部分电路欧姆定律 U—I 曲线的区别__ ____________________________ _________________2 讨论两种特殊情况的结论（1） （2) 讨论电源电动势为 E，内阻为 r，外电阻为 R，则路端电压 U 随 R 变化的函数式是U=______。当 R 增大时，U 将______，当 R=∞时，即外电路______，此时 U=______。当 R减小时，U 将______，当 R=0 时，即外电路______，此时 U=______，I=______。针对训练1、如图 1 是某电源的路端电压 U 随干路电流 I 的变化图像，有图像可知，该电源的电动势_____V,内阻为____Ω。 2、如图 2 所示的电路中，电源电动势为 6V，当开关 S 接通后，灯泡 L1和灯泡 L2都不亮，用电压表测得各部分电压是 Uab=0V,Uad=0,Ucd=6V,由此可断定（）A、 L1和 L2的灯丝都烧断了B、 L1的灯丝都烧断了C、 L2的灯丝都烧断了D、 变阻器 R 断路3、如图 3 所示，当滑动变阻器 R3的滑片 C 向 B 方向移动时，电路中各电表示数如何变化？（电表内阻对电路的影响不计）巩固练习1、如图 4 所示为两个不同闭合电路中两个不同电源的图像，则下属说法中不正确的是（ ）A、电动势 E1=E2，发生短路时的电流 I1>I21图 3A1A2A3V2VABV1R1R2R3 C02468123U/VI/A图 1图 22IU 0 1图 4B、电动势 E1=E2，内阻 r1>r2C、电动势 E1=E2，内阻 r1
