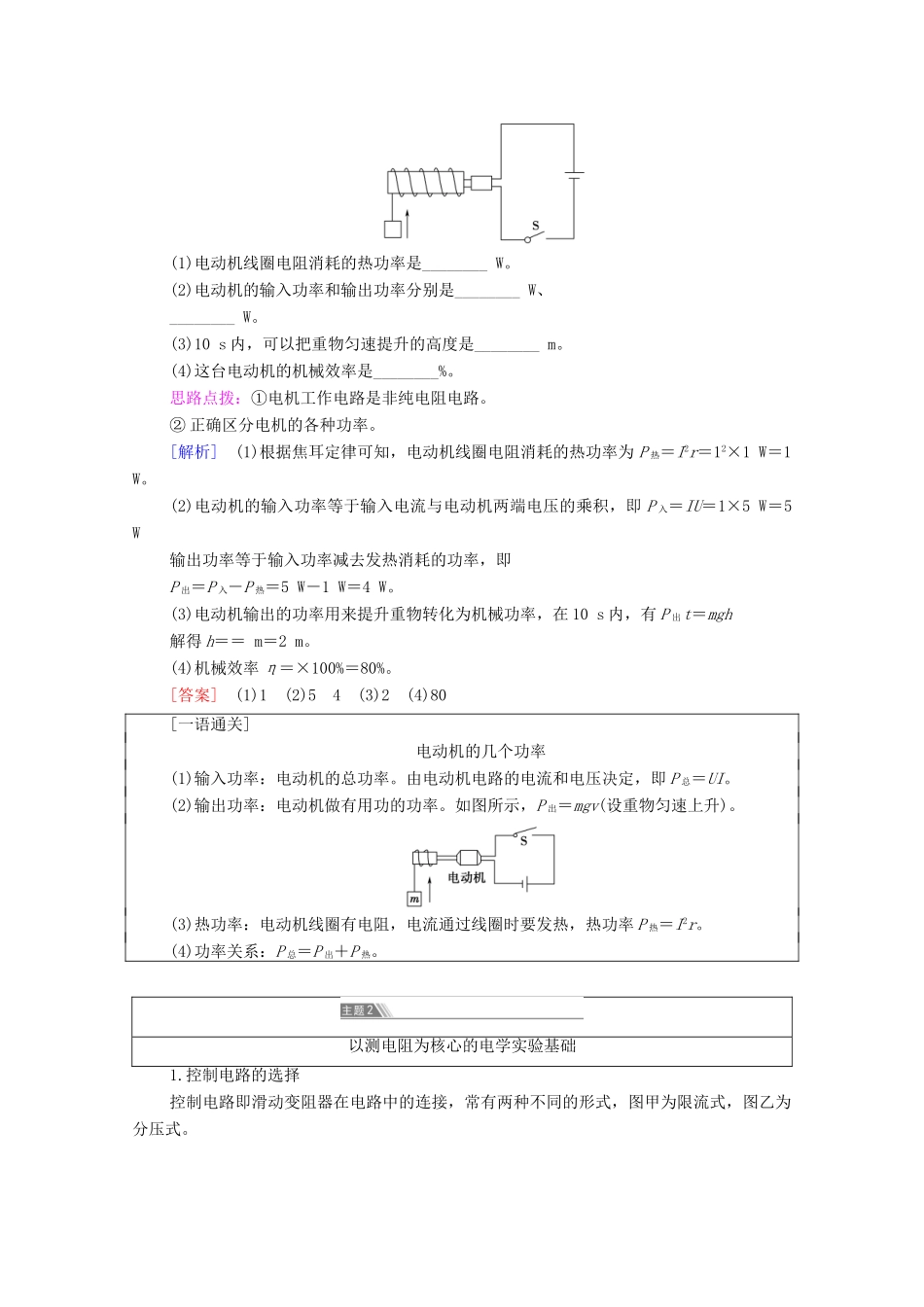

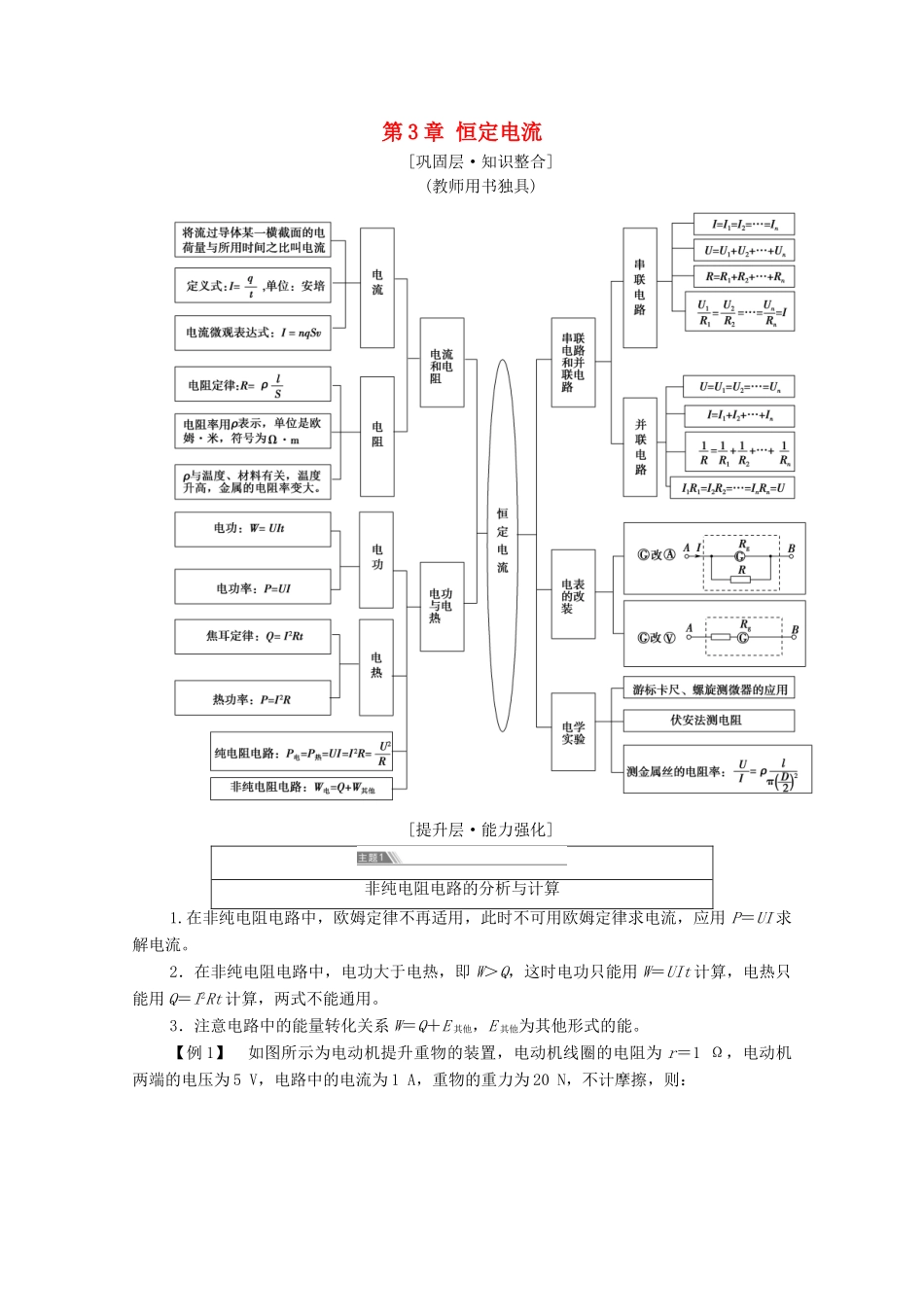

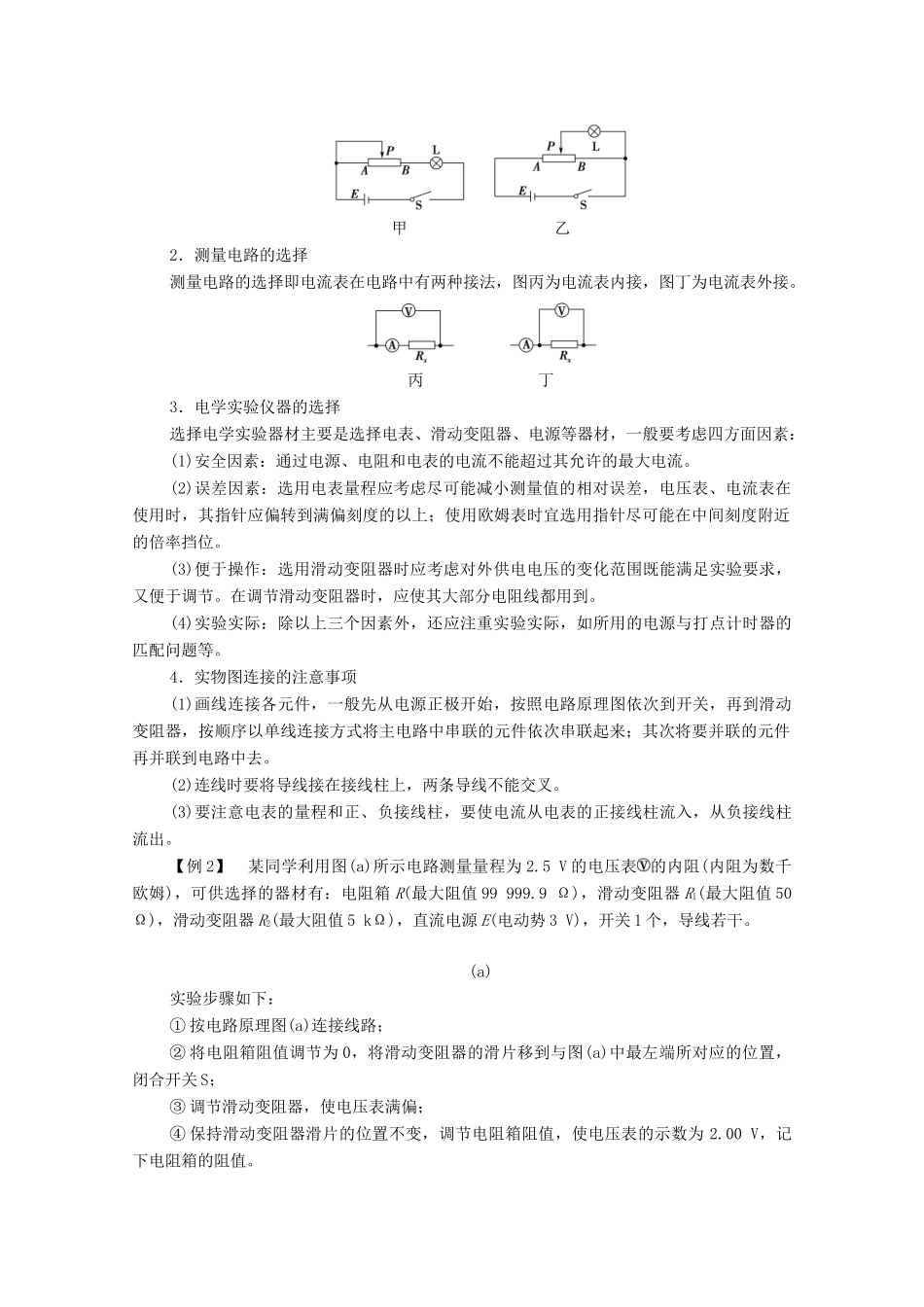

第 3 章 恒定电流[巩固层·知识整合](教师用书独具)[提升层·能力强化]非纯电阻电路的分析与计算1.在非纯电阻电路中，欧姆定律不再适用，此时不可用欧姆定律求电流，应用 P＝UI 求解电流。2．在非纯电阻电路中，电功大于电热，即 W＞Q，这时电功只能用 W＝UIt 计算，电热只能用 Q＝I2Rt 计算，两式不能通用。3．注意电路中的能量转化关系 W＝Q＋E 其他，E 其他为其他形式的能。【例 1】 如图所示为电动机提升重物的装置，电动机线圈的电阻为 r＝1 Ω，电动机两端的电压为 5 V，电路中的电流为 1 A，重物的重力为 20 N，不计摩擦，则：(1)电动机线圈电阻消耗的热功率是________ W。(2)电动机的输入功率和输出功率分别是________ W、________ W。(3)10 s 内，可以把重物匀速提升的高度是________ m。(4)这台电动机的机械效率是________%。思路点拨：①电机工作电路是非纯电阻电路。② 正确区分电机的各种功率。[解析] (1)根据焦耳定律可知，电动机线圈电阻消耗的热功率为 P 热＝I2r＝12×1 W＝1 W。(2)电动机的输入功率等于输入电流与电动机两端电压的乘积，即 P 入＝IU＝1×5 W＝5 W输出功率等于输入功率减去发热消耗的功率，即P 出＝P 入－P 热＝5 W－1 W＝4 W。(3)电动机输出的功率用来提升重物转化为机械功率，在 10 s 内，有 P 出t＝mgh解得 h＝＝ m＝2 m。(4)机械效率 η＝×100%＝80%。[答案] (1)1 (2)5 4 (3)2 (4)80[一语通关] 电动机的几个功率(1)输入功率：电动机的总功率。由电动机电路的电流和电压决定，即 P 总＝UI。(2)输出功率：电动机做有用功的功率。如图所示，P 出＝mgv(设重物匀速上升)。(3)热功率：电动机线圈有电阻，电流通过线圈时要发热，热功率 P 热＝I2r。(4)功率关系：P 总＝P 出＋P 热。以测电阻为核心的电学实验基础1.控制电路的选择控制电路即滑动变阻器在电路中的连接，常有两种不同的形式，图甲为限流式，图乙为分压式。甲 乙2．测量电路的选择测量电路的选择即电流表在电路中有两种接法，图丙为电流表内接，图丁为电流表外接。丙 丁3．电学实验仪器的选择选择电学实验器材主要是选择电表、滑动变阻器、电源等器材，一般要考虑四方面因素：(1)安全因素：通过电源、电阻和电表的电流不能超过其允许的最大电流。(2)误差因素：选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，其指针应偏转到满偏刻度的以上；使用欧姆表...
