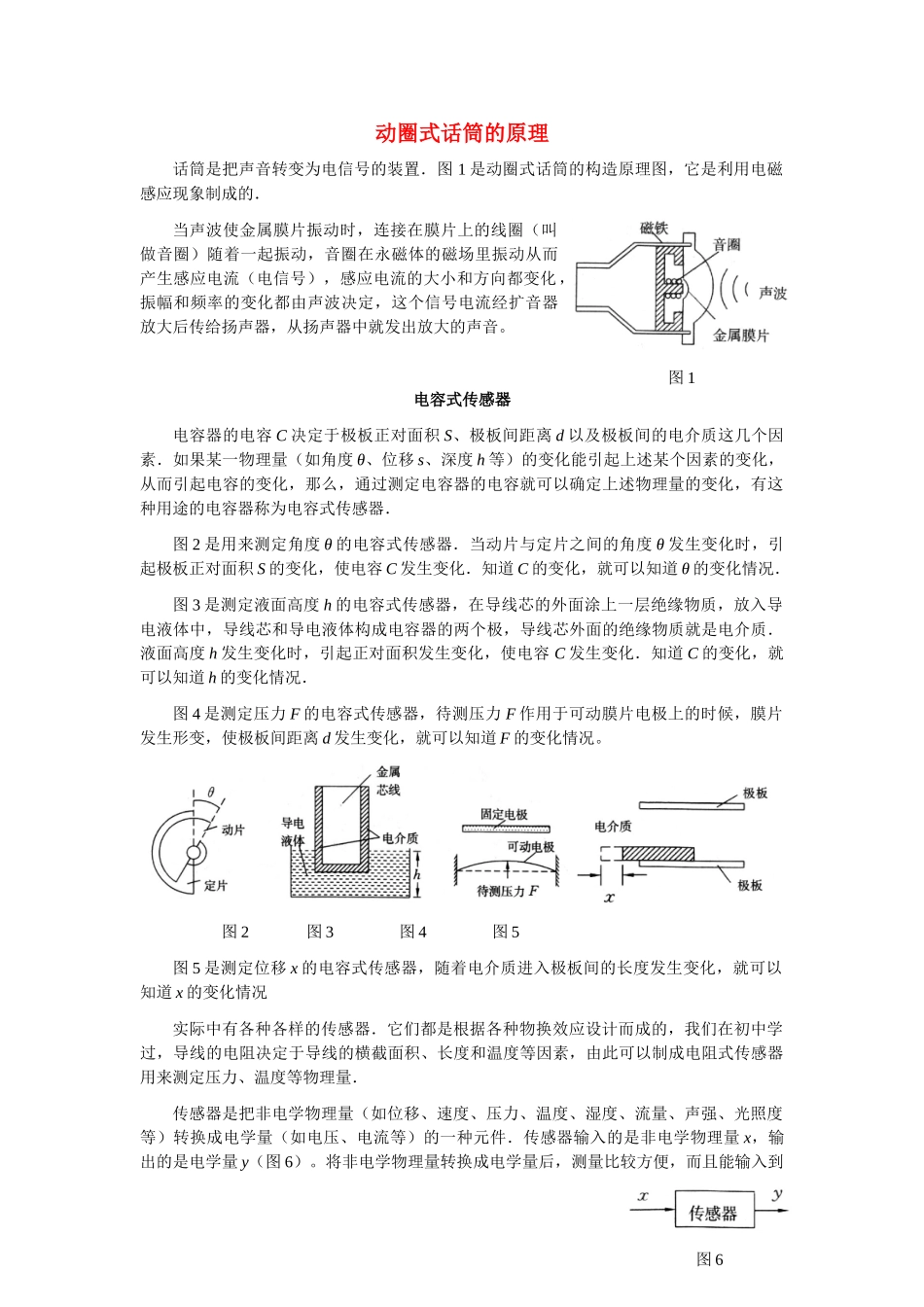

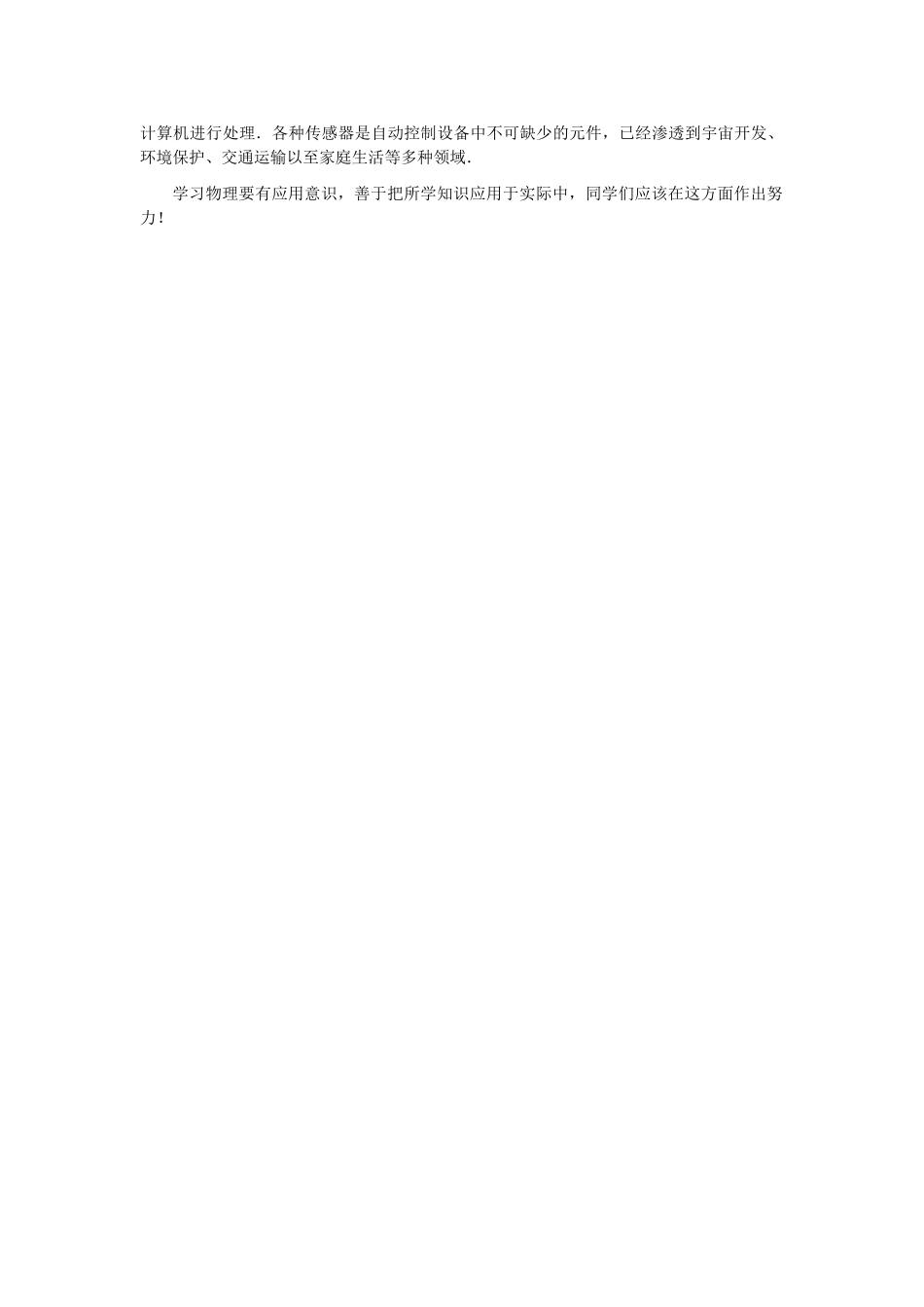

动圈式话筒的原理话筒是把声音转变为电信号的装置．图 1 是动圈式话筒的构造原理图，它是利用电磁感应现象制成的．当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永磁体的磁场里振动从而产生感应电流（电信号），感应电流的大小和方向都变化 ，振幅和频率的变化都由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。电容式传感器电容器的电容 C 决定于极板正对面积 S、极板间距离 d 以及极板间的电介质这几个因素．如果某一物理量（如角度 θ、位移 s、深度 h 等）的变化能引起上述某个因素的变化，从而引起电容的变化，那么，通过测定电容器的电容就可以确定上述物理量的变化，有这种用途的电容器称为电容式传感器．图 2 是用来测定角度 θ 的电容式传感器．当动片与定片之间的角度 θ 发生变化时，引起极板正对面积 S 的变化，使电容 C 发生变化．知道 C 的变化，就可以知道 θ 的变化情况．图 3 是测定液面高度 h 的电容式传感器，在导线芯的外面涂上一层绝缘物质，放入导电液体中，导线芯和导电液体构成电容器的两个极，导线芯外面的绝缘物质就是电介质．液面高度 h 发生变化时，引起正对面积发生变化，使电容 C 发生变化．知道 C 的变化，就可以知道 h 的变化情况．图 4 是测定压力 F 的电容式传感器，待测压力 F 作用于可动膜片电极上的时候，膜片发生形变，使极板间距离 d 发生变化，就可以知道 F 的变化情况。 图 2 图 3 图 4 图 5图 5 是测定位移 x 的电容式传感器，随着电介质进入极板间的长度发生变化，就可以知道 x 的变化情况实际中有各种各样的传感器．它们都是根据各种物换效应设计而成的，我们在初中学过，导线的电阻决定于导线的横截面积、长度和温度等因素，由此可以制成电阻式传感器用来测定压力、温度等物理量．传感器是把非电学物理量（如位移、速度、压力、温度、湿度、流量、声强、光照度等）转换成电学量（如电压、电流等）的一种元件．传感器输入的是非电学物理量 x，输出的是电学量 y（图 6）。将非电学物理量转换成电学量后，测量比较方便，而且能输入到图 1图 6计算机进行处理．各种传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输以至家庭生活等多种领域．学习物理要有应用意识，善于把所学知识应用于实际中，同学们应该在这方面作出努力！
