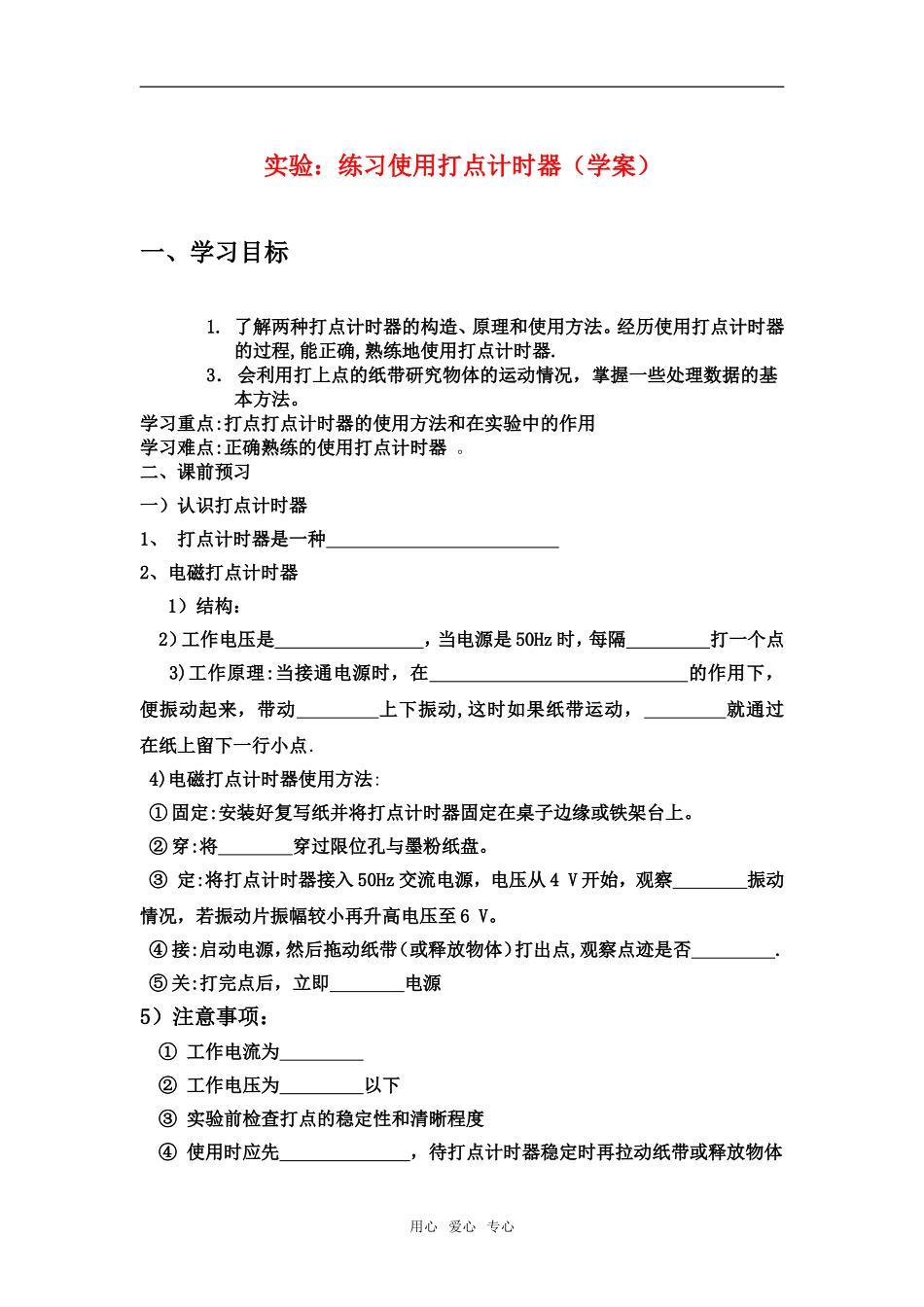

实验：练习使用打点计时器（学案）一、学习目标 1. 了解两种打点计时器的构造、原理和使用方法。经历使用打点计时器的过程,能正确,熟练地使用打点计时器.3． 会利用打上点的纸带研究物体的运动情况，掌握一些处理数据的基本方法。学习重点:打点打点计时器的使用方法和在实验中的作用学习难点:正确熟练的使用打点计时器 。二、课前预习一）认识打点计时器1、 打点计时器是一种 2、电磁打点计时器 1）结构： 2）工作电压是 ，当电源是 50Hz 时，每隔 打一个点 3)工作原理:当接通电源时，在 的作用下， 便振动起来，带动 上下振动,这时如果纸带运动， 就通过 在纸上留下一行小点．4)电磁打点计时器使用方法:① 固定:安装好复写纸并将打点计时器固定在桌子边缘或铁架台上。② 穿:将 穿过限位孔与墨粉纸盘。 ③ 定:将打点计时器接入 50Hz 交流电源，电压从 4 V 开始，观察 振动情况，若振动片振幅较小再升高电压至 6 V。④ 接:启动电源，然后拖动纸带（或释放物体）打出点,观察点迹是否 .⑤ 关:打完点后，立即 电源5）注意事项：① 工作电流为 ② 工作电压为 以下③ 实验前检查打点的稳定性和清晰程度④ 使用时应先 ，待打点计时器稳定时再拉动纸带或释放物体用心 爱心 专心⑤ 手拉动时，速度应适当 一些，以防打的点迹太密集3、电火花打点计时器1)结构：2）工作电压是 ，3）工作原理：使用时， 套在纸盘轴上，把纸带穿过限位孔．接通 交流电源，按下 开关时，计时器发出的脉冲电流经 、 到纸盘轴，产生 放电．当电源是 50Hz 时，它每隔 打一个点。4)电火花计时器使用方法:① 固定:安装好 并将打点计时器固定在 边缘或铁架台上。② 穿:将纸带穿过 与 ③ 定:将打点计时器接入 交流电源。④ 接:启动电源，然后拖动 （或释放物体打出点并观察点迹是否清晰.⑤ 关:打完点后，立即关闭电源对比两种打点计时器比较电磁打点计时器电火花计时器所用电源打点方式时间间隔实验误差二）练习使用打点计时器 实验目的：利用打出的纸带研究物体的运动 实验器材： 实验步骤： (1)将电火花计时器固定在 上，检查 是否 已经正确地套在纸盘轴上。 (2)把纸带装好用心 爱心 专心 (3)把电火花计时器的电源插头插在 的交流电源上。(4)按下 ，用手水平地拉动 ，纸带上就打出一行小点，随后立即 电源．快乐体验:1．接通电源与释放纸带（或物体），这两个操作时刻之间的关系应当是 ( ) A．...
