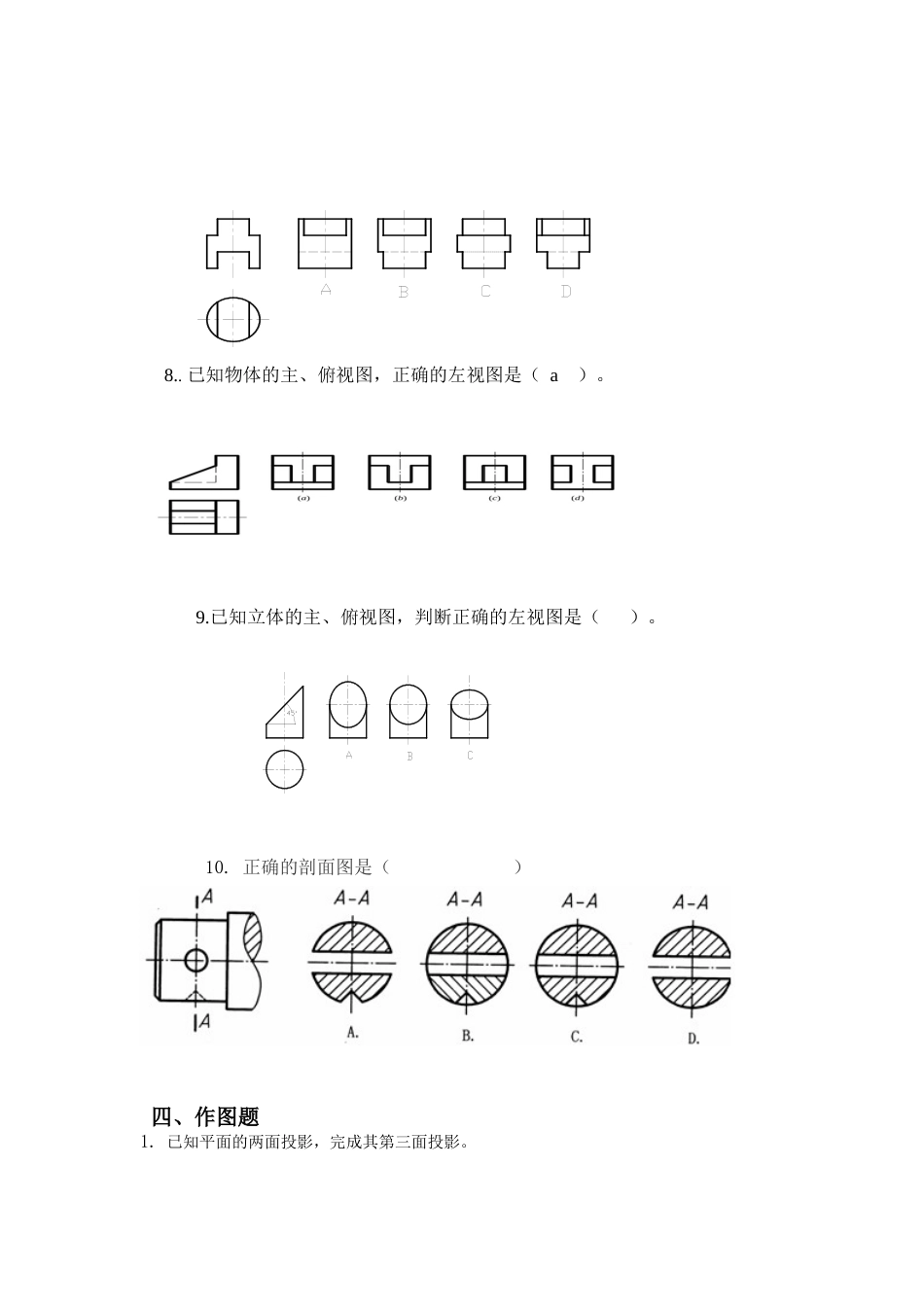

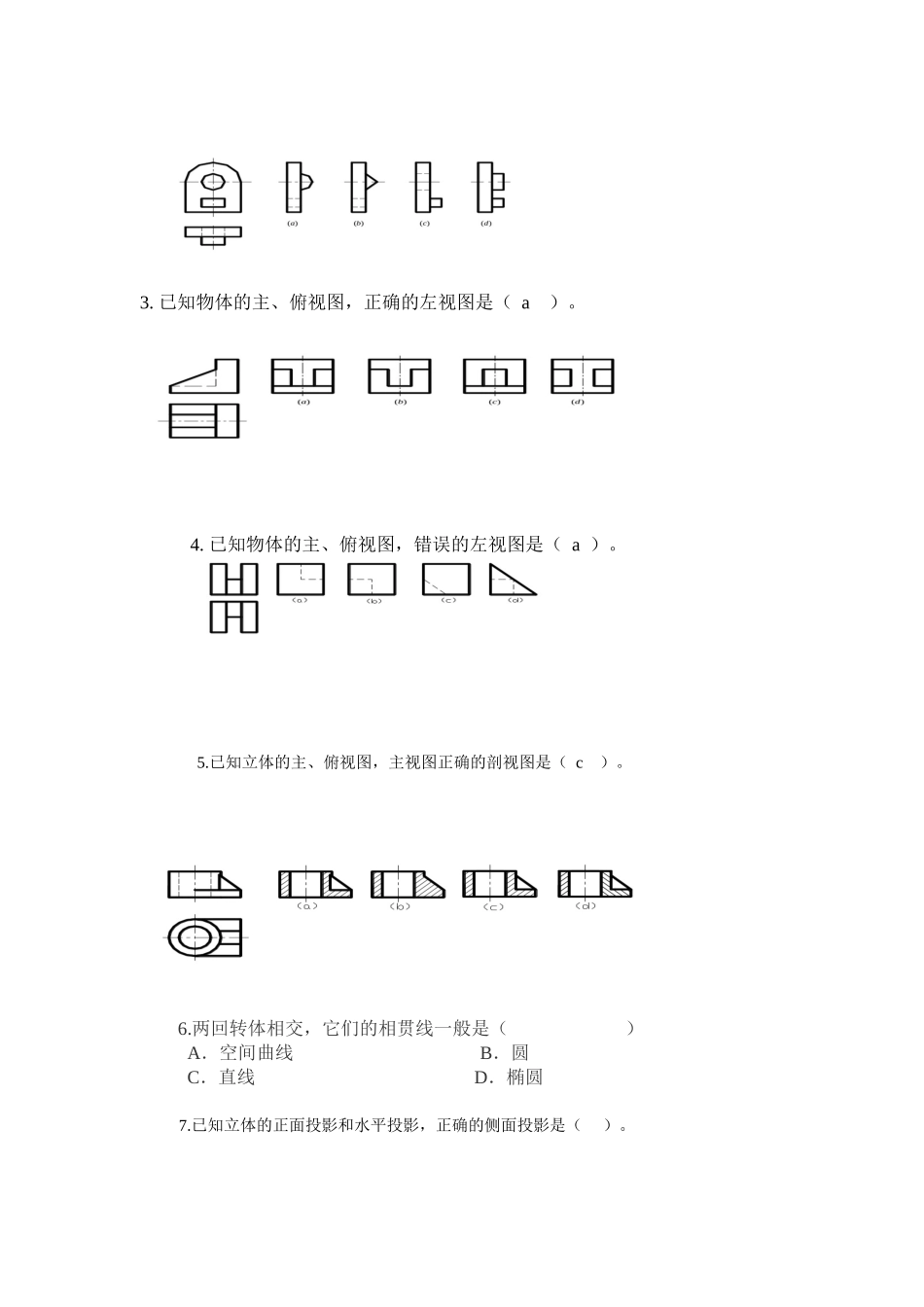

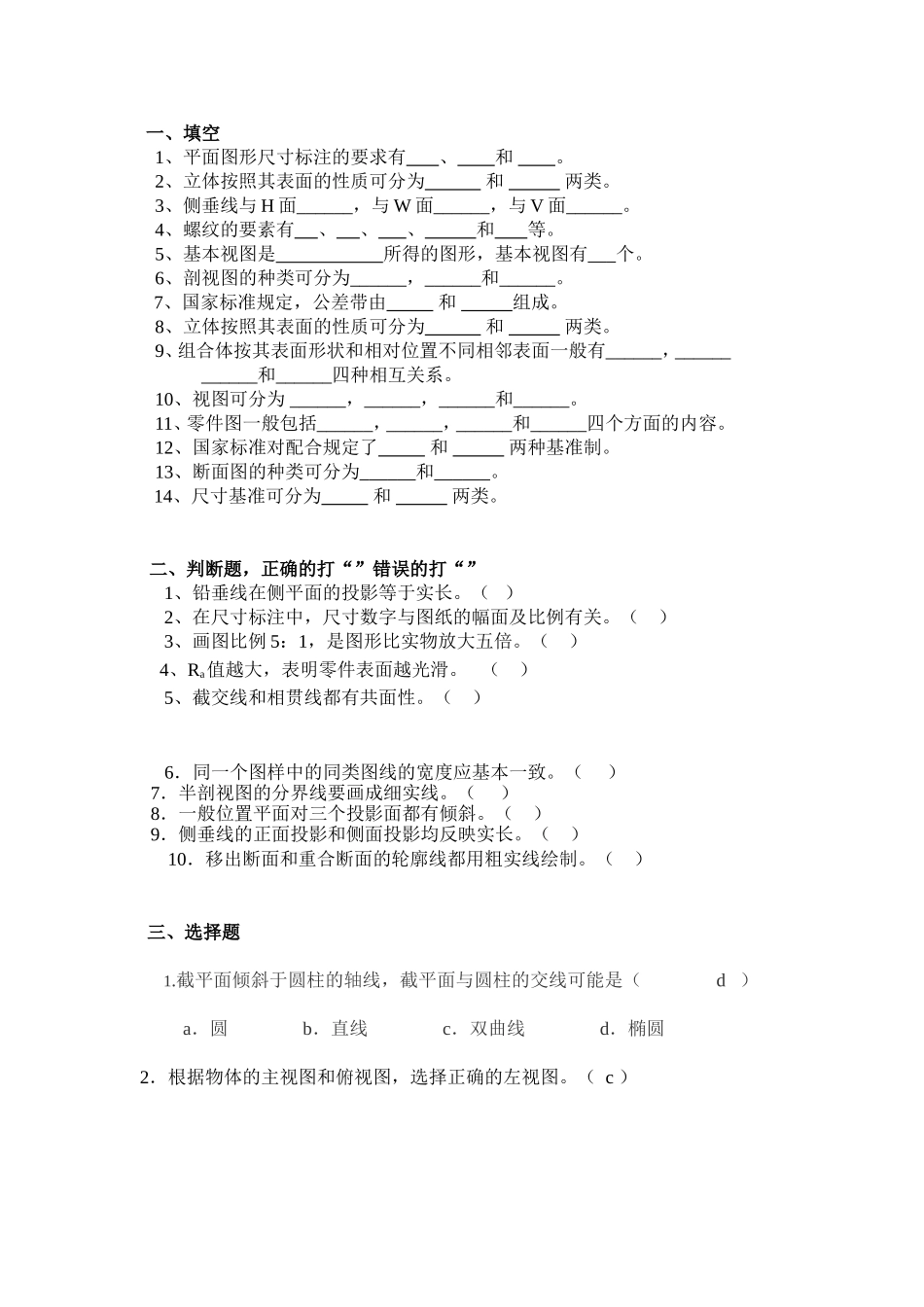

一、填空1、平面图形尺寸标注的要求有、和。2、立体按照其表面的性质可分为和两类。3、侧垂线与H面______，与W面______，与V面______。4、螺纹的要素有、、、和等。5、基本视图是所得的图形，基本视图有___个。6、剖视图的种类可分为______，______和______。7、国家标准规定，公差带由和组成。8、立体按照其表面的性质可分为和两类。9、组合体按其表面形状和相对位置不同相邻表面一般有______，____________和______四种相互关系。10、视图可分为______，______，______和______。11、零件图一般包括______，______，______和______四个方面的内容。12、国家标准对配合规定了和两种基准制。13、断面图的种类可分为______和______。14、尺寸基准可分为和两类。二、判断题，正确的打“”错误的打“”1、铅垂线在侧平面的投影等于实长。（）2、在尺寸标注中，尺寸数字与图纸的幅面及比例有关。（）3、画图比例5：1，是图形比实物放大五倍。（）10．移出断面和重合断面的轮廓线都用粗实线绘制。（）三、选择题1.截平面倾斜于圆柱的轴线，截平面与圆柱的交线可能是（d）a．圆b．直线c．双曲线d．椭圆2．根据物体的主视图和俯视图，选择正确的左视图。（c）4、Ra值越大，表明零件表面越光滑。（）5、截交线和相贯线都有共面性。（）6．同一个图样中的同类图线的宽度应基本一致。（）7．半剖视图的分界线要画成细实线。（）8．一般位置平面对三个投影面都有倾斜。（）9．侧垂线的正面投影和侧面投影均反映实长。（）3.已知物体的主、俯视图，正确的左视图是（a）。4.已知物体的主、俯视图，错误的左视图是（a）。5.已知立体的主、俯视图，主视图正确的剖视图是（c）。6.两回转体相交，它们的相贯线一般是（）A．空间曲线B．圆C．直线D．椭圆7.已知立体的正面投影和水平投影，正确的侧面投影是（）。8..已知物体的主、俯视图，正确的左视图是（a）。9.已知立体的主、俯视图，判断正确的左视图是（）。10.正确的剖面图是（）四、作图题1.已知平面的两面投影，完成其第三面投影。2、已知圆柱被截切后的主、俯视图，求作左视图。3、将主视图画成半剖视图。4、补画组合体视图中缺漏的图线。5、作A—A断面图和B—B断面图。6、、在指定位置将主视图画成全剖视图。7.已知平面的两面投影，完成其第三面投影。8、已知圆柱被截切后的主、俯视图，求作左视图。9、根据主左视图，求作俯视图。10、在指定位置将主视图改画成全剖视图。答案一、填空题（20分）1、正确、完整、清晰；2、平面立体、曲面立体；3、平行、垂直、平行；4、牙型、直径、线数、螺距和导程、旋向；5、机件6个基本投影面投影、6；6、全剖视图、半剖视图、局部剖视图；7、标准公差、基本偏差；8、平面立体、曲面立体；9、平齐、不平齐、相交、相切；10、基本视图、向视图、局部视图、斜视图；11、图形、尺寸、技术要求、标题栏；12、基轴制、基孔制；13、移出断面、重合断面；14、设计基准、工艺基准；二、判断题，正确的打“”错误的打“”（10分）1、√2、╳3、√4、╳5、╳6、√7、╳8、√9、√10、╳三、选择题（10分）1、D2、C3、A4、A5、C6、A7、B8、A9、B10、C四、作图题（60分）1、2、3、4、5、6、7、8、9、10、
