典型橡胶制品配方实例

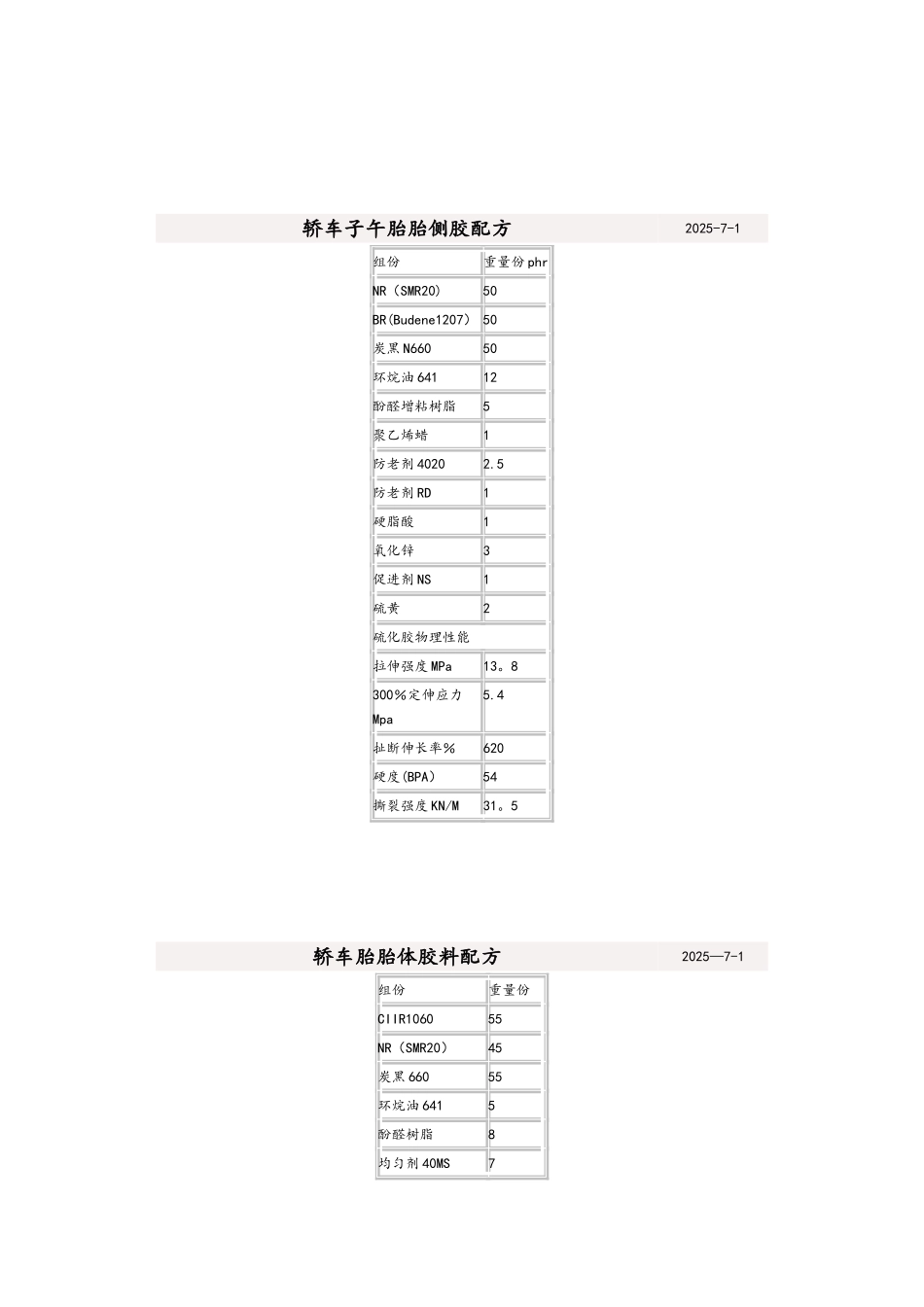

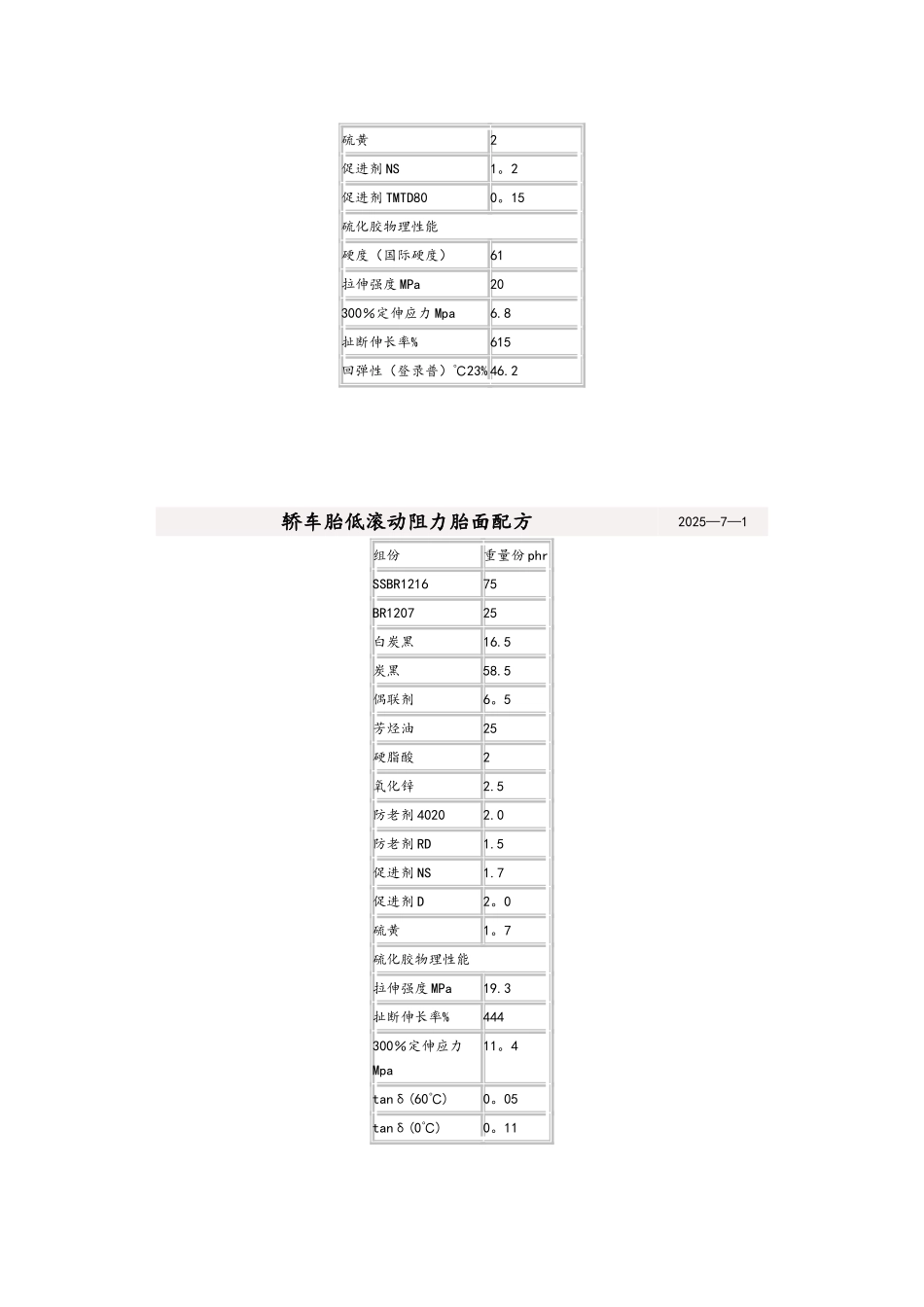

轿车子午胎不同补强体系胎面配方2025—7—1 组份IIIIII高乙烯基溶聚丁苯胶103103103高顺式顺丁胶252525炭黑 N34785 高分散白炭黑 70 标准白炭黑 70硅烷偶联剂--— 11.2 11。2氧化锌1.51.51.5硬脂酸111防老剂 4020222硫黄1.51。5 1。5促进剂 CZ1.25 1。25 1。25促进剂 D1.25 1.25 1.25硫化胶物理性能硬度邵尔 A727371滚动阻力tanδ（70℃） 0。2620.129 0.12湿牵引性 tanδ（0℃) 0.72 0。7320.651DIN 磨耗损失％137124135全天候轿车胎胎面胶配方2025-7—1 组份重量份（phr)SBR171282.5NR（SMR20）20BR20炭黑 N23465高芳烃油22.5氧化锌4硬脂酸2防老剂 4010NA1。5微晶蜡1硫黄2促进剂 NS1。2促进剂 TMTD800。15硫化胶物理性能硬度（国际硬度）61拉伸强度 MPa20300％定伸应力 Mpa6.8扯断伸长率%615回弹性（登录普）℃23% 46.2轿车胎低滚动阻力胎面配方2025—7—1 组份重量份 phrSSBR121675BR120725白炭黑16.5炭黑58.5偶联剂6。5芳烃油25硬脂酸2氧化锌2.5防老剂 40202.0防老剂 RD1.5促进剂 NS1.7促进剂 D2。0硫黄1。7硫化胶物理性能拉伸强度 MPa19.3扯断伸长率%444300％定伸应力Mpa11。4tanδ(60℃)0。05tanδ(0℃)0。11轿车子午胎胎侧胶配方2025-7-1 组份重量份 phrNR（SMR20)50BR(Budene1207） 50炭黑 N66050环烷油 64112酚醛增粘树脂5聚乙烯蜡1防老剂 40202.5防老剂 RD1硬脂酸1氧化锌3促进剂 NS1硫黄2硫化胶物理性能拉伸强度 MPa13。8300％定伸应力Mpa5.4扯断伸长率％620硬度(BPA）54撕裂强度 KN/M31。5轿车胎胎体胶料配方2025—7-1 组份重量份CIIR106055NR（SMR20）45炭黑 66055环烷油 6415酚醛树脂8均匀剂 40MS7硬脂酸1氧化锌3石蜡0。4促进剂 NS1硫化剂 Vultac50.8促进剂 D1硫黄0.75胶料性能拉伸强度 Mpa13300%定伸强度 Mpa 6.1扯断伸率%570硬度（邵 A）57粘合液胶料撕裂轿车子午胎气密层胶料配方2025—7—1 组份重量份(phr）BIIR100炭黑 N76260操作油15氧化锌4硬脂酸1增粘树脂4促进剂 DM2硫黄0.5胶料物理性能拉伸强度 Mpa10.2100%定伸应力 Mpa 1扯断伸长率%842硬度（邵 A）42生热℃80载重子午胎胎面胶配方2025-7—1 组份重量份（phr) NR100100炭黑 N3305050操作油55氧化锌55硬脂酸22防老剂 402022促进剂 NS0。60.6硫黄给予体 DTDM0。6—--硫黄1。52。5抗硫化返原剂 HTS-——2胶料性能门尼焦烧 125℃分40.520。4拉伸强度 Mpa28。8624。93300%定伸应力 Mpa12。5611.2...
