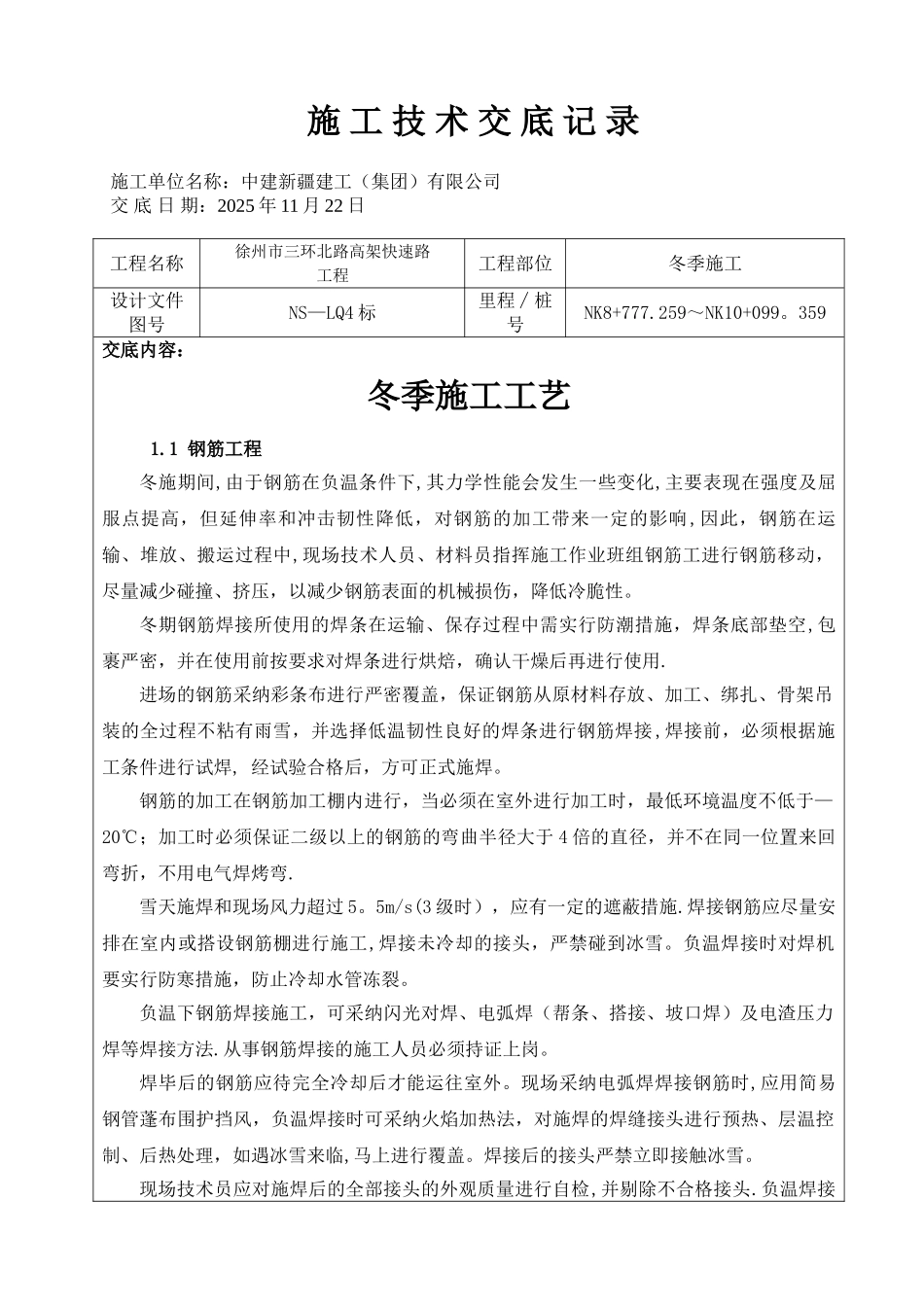

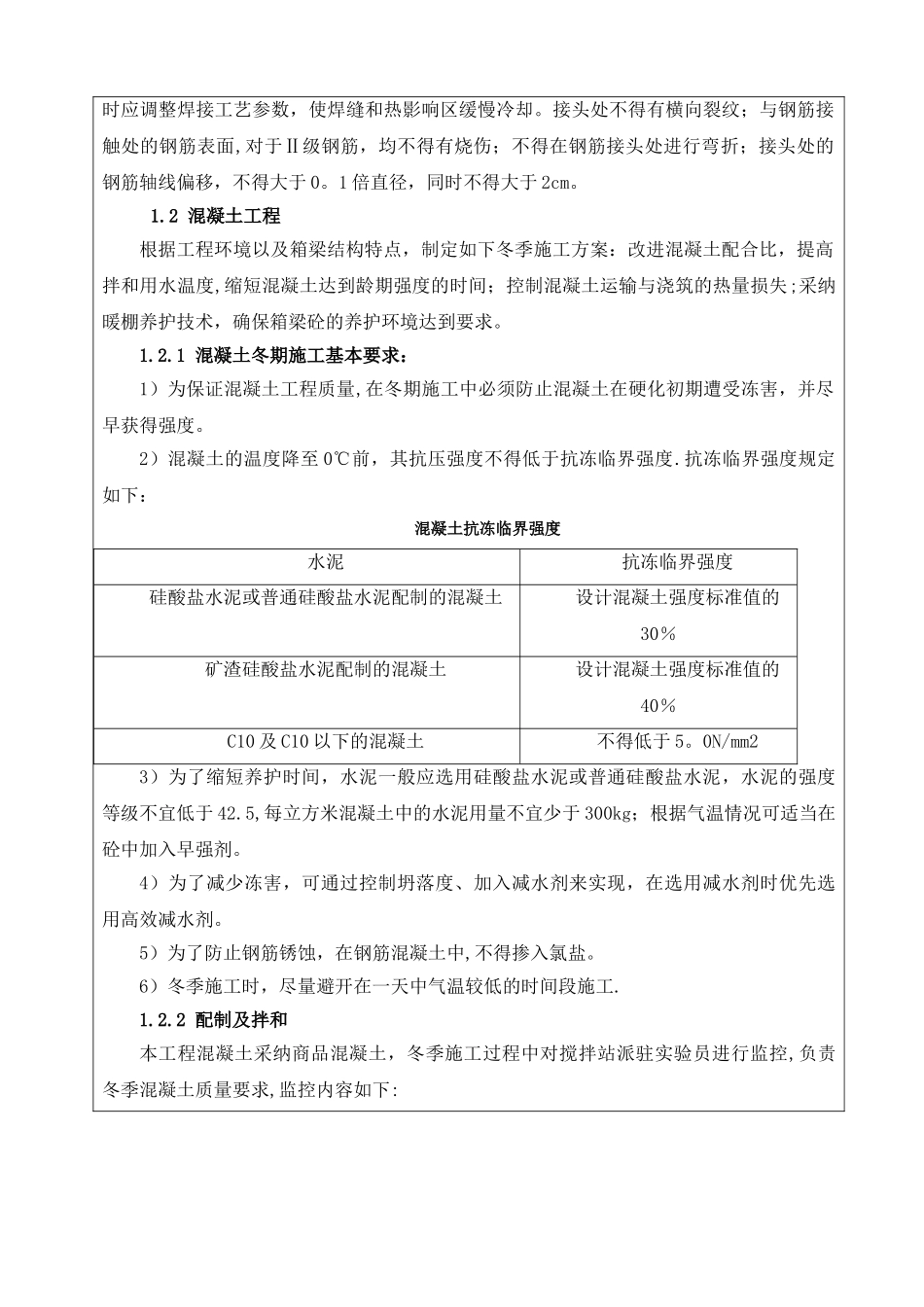

施 工 技 术 交 底 记 录施工单位名称：中建新疆建工（集团）有限公司交 底 日 期：2025 年 11 月 22 日工程名称徐州市三环北路高架快速路工程工程部位冬季施工设计文件图号NS—LQ4 标里程∕桩号NK8+777.259～NK10+099。359交底内容：冬季施工工艺1.1 钢筋工程冬施期间,由于钢筋在负温条件下,其力学性能会发生一些变化,主要表现在强度及屈服点提高，但延伸率和冲击韧性降低，对钢筋的加工带来一定的影响,因此，钢筋在运输、堆放、搬运过程中,现场技术人员、材料员指挥施工作业班组钢筋工进行钢筋移动，尽量减少碰撞、挤压，以减少钢筋表面的机械损伤，降低冷脆性。冬期钢筋焊接所使用的焊条在运输、保存过程中需实行防潮措施，焊条底部垫空,包裹严密，并在使用前按要求对焊条进行烘焙，确认干燥后再进行使用.进场的钢筋采纳彩条布进行严密覆盖，保证钢筋从原材料存放、加工、绑扎、骨架吊装的全过程不粘有雨雪，并选择低温韧性良好的焊条进行钢筋焊接,焊接前，必须根据施工条件进行试焊,经试验合格后，方可正式施焊。钢筋的加工在钢筋加工棚内进行，当必须在室外进行加工时，最低环境温度不低于—20℃；加工时必须保证二级以上的钢筋的弯曲半径大于 4 倍的直径，并不在同一位置来回弯折，不用电气焊烤弯.雪天施焊和现场风力超过 5。5m/s(3 级时），应有一定的遮蔽措施.焊接钢筋应尽量安排在室内或搭设钢筋棚进行施工,焊接未冷却的接头，严禁碰到冰雪。负温焊接时对焊机要实行防寒措施，防止冷却水管冻裂。负温下钢筋焊接施工，可采纳闪光对焊、电弧焊（帮条、搭接、坡口焊）及电渣压力焊等焊接方法.从事钢筋焊接的施工人员必须持证上岗。焊毕后的钢筋应待完全冷却后才能运往室外。现场采纳电弧焊焊接钢筋时,应用简易钢管蓬布围护挡风，负温焊接时可采纳火焰加热法，对施焊的焊缝接头进行预热、层温控制、后热处理，如遇冰雪来临,马上进行覆盖。焊接后的接头严禁立即接触冰雪。现场技术员应对施焊后的全部接头的外观质量进行自检,并剔除不合格接头.负温焊接时应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。接头处不得有横向裂纹；与钢筋接触处的钢筋表面,对于Ⅱ级钢筋，均不得有烧伤；不得在钢筋接头处进行弯折；接头处的钢筋轴线偏移，不得大于 0。1 倍直径，同时不得大于 2cm。1.2 混凝土工程根据工程环境以及箱梁结构特点，制定如下冬季施工方案：改进混凝土配合比，提高拌和用水温度,缩短混凝土达到龄期强度的时间；...
