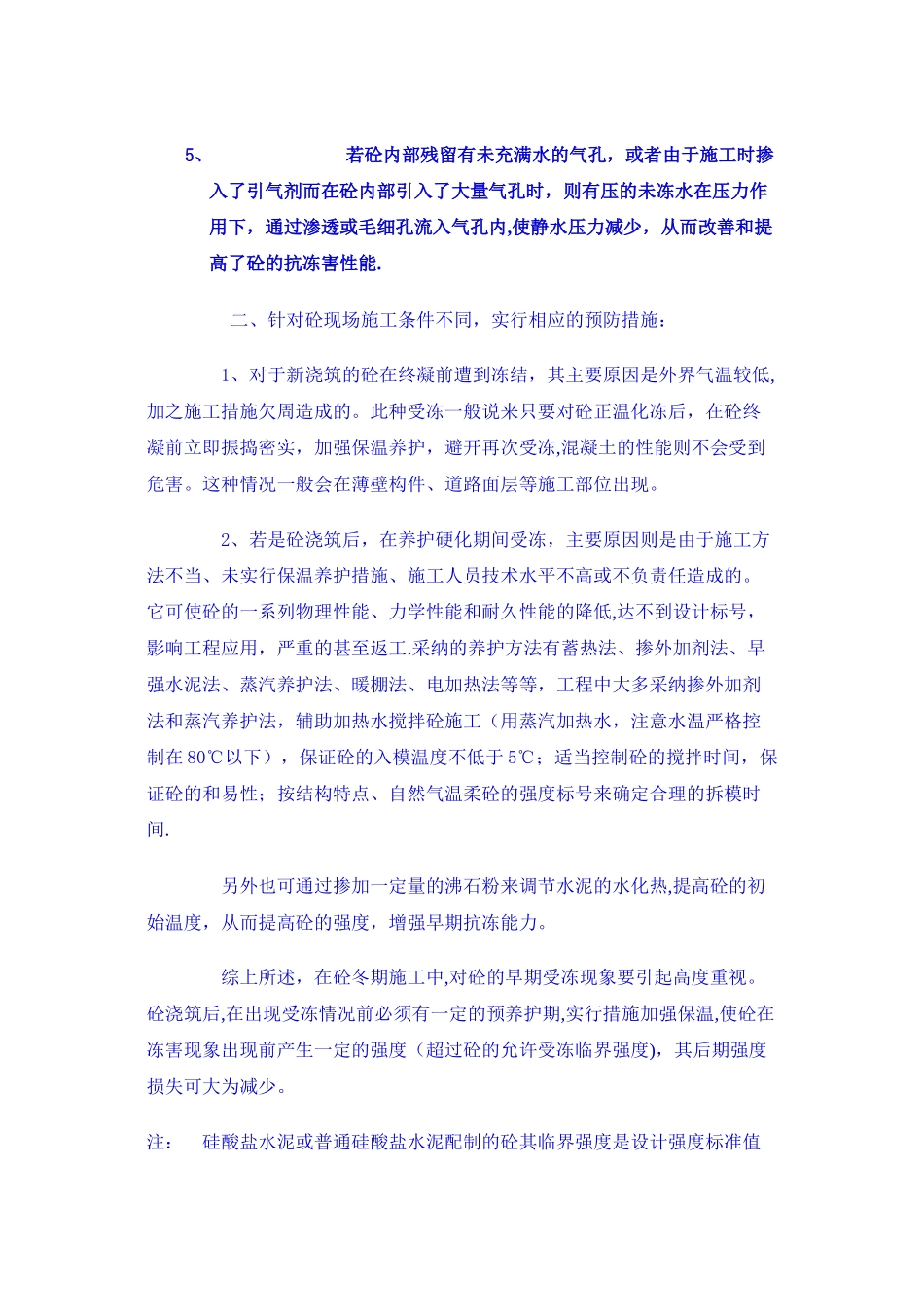

冬季砼施工的危害及预防时间：2025-10—27 10：01:30 来源：山东电力建设第二工程公司 阅读 984 次 冬季砼施工的危害及预防 目前已进入冬季施工阶段,在建筑工程上冬季砼施工与常温季节时的施工有所不同，由于外界自然气温已降至 0℃以下,对浇筑成型的砼的凝聚、硬化、强度增强都受到较大的影响，一旦砼结冰受冻,施工质量得不到保证，后果不堪设想。为避开此类现象的发生,这就要求现场施工人员必须针对砼的各种不同状态实行相应的防范措施.下面我从两个方面谈一下自己的看法： 一、砼受冻害的原理主要是因为 温度、水和砼内部结构的孔隙状况不均衡造成的,三个条件缺一不可。砼冻害的发生可分为以下几个渐进过程：1、 当外界温度降到 0℃以下，砼内毛细孔中的自由水分开始结冰，体积膨胀。2、 结构构件的冻结由砼表面开始，逐渐向内延伸,由于结冰而膨胀，将内部未结冰的水分封闭并沿毛细孔通道压向内部。3、 随着冻结的进展,结冰体积越来越大。内部未冻水压力越来越高，当压力超过砼的抗拉强度时，就会把毛细孔胀破，产生微裂纹.4、 水在一定压力下,流入微裂纹中，这是毛细孔内的井水压力降低，破坏有所缓和。以后，冻结继续进展，水压力继续增大,达到一定程度时，则微裂纹继续扩展,或产生新的裂纹，使砼内部结构发生破坏。5、 若砼内部残留有未充满水的气孔，或者由于施工时掺入了引气剂而在砼内部引入了大量气孔时，则有压的未冻水在压力作用下，通过渗透或毛细孔流入气孔内,使静水压力减少，从而改善和提高了砼的抗冻害性能. 二、针对砼现场施工条件不同，实行相应的预防措施： 1、对于新浇筑的砼在终凝前遭到冻结，其主要原因是外界气温较低,加之施工措施欠周造成的。此种受冻一般说来只要对砼正温化冻后，在砼终凝前立即振捣密实，加强保温养护，避开再次受冻,混凝土的性能则不会受到危害。这种情况一般会在薄壁构件、道路面层等施工部位出现。 2、若是砼浇筑后，在养护硬化期间受冻，主要原因则是由于施工方法不当、未实行保温养护措施、施工人员技术水平不高或不负责任造成的。它可使砼的一系列物理性能、力学性能和耐久性能的降低,达不到设计标号，影响工程应用，严重的甚至返工.采纳的养护方法有蓄热法、掺外加剂法、早强水泥法、蒸汽养护法、暖棚法、电加热法等等，工程中大多采纳掺外加剂法和蒸汽养护法，辅助加热水搅拌砼施工（用蒸汽加热水，注意水温严格控制在 80℃以下），保证砼的入模温度不低于 5℃；适当控制...
