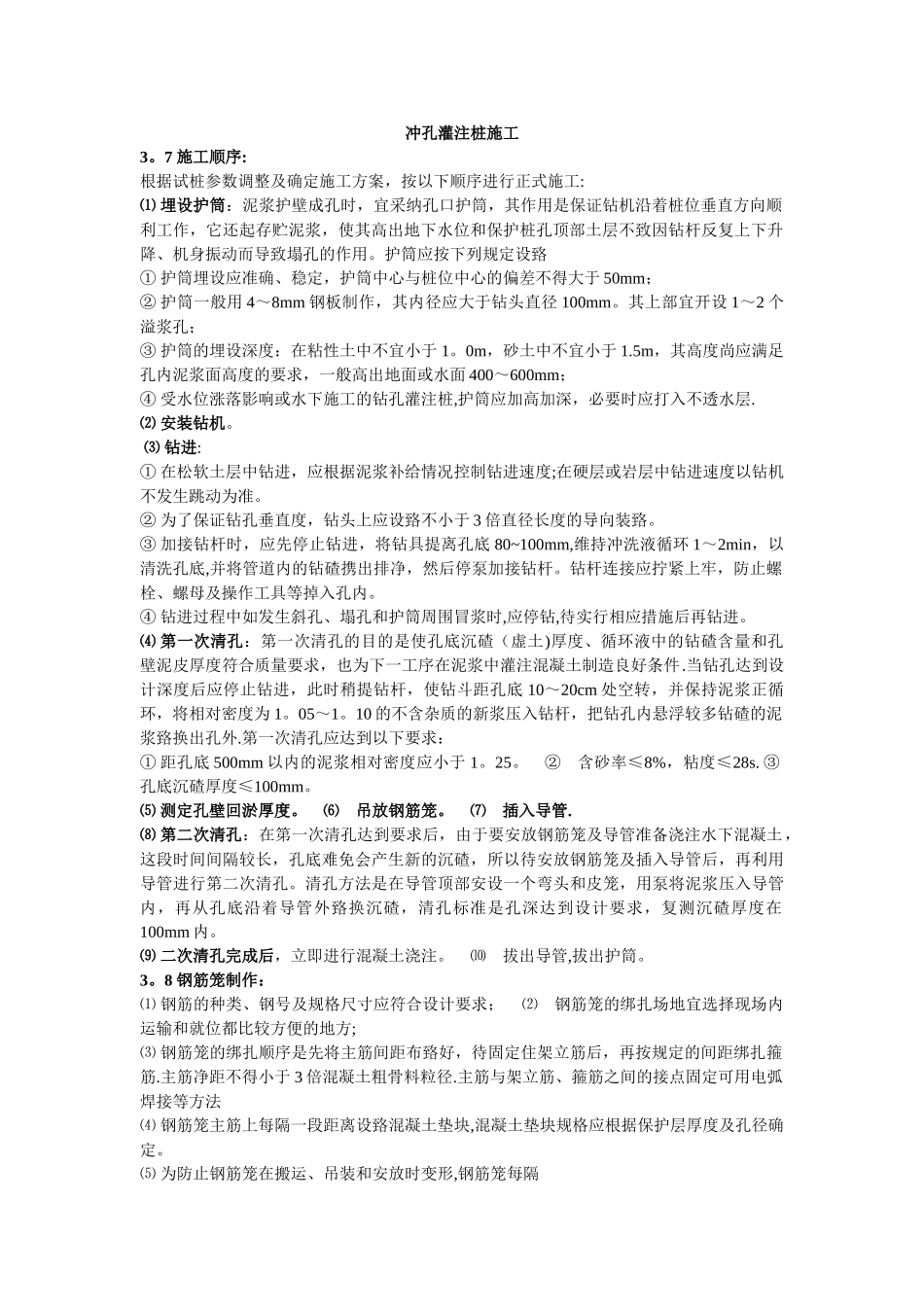

冲孔灌注桩施工3。7 施工顺序: 根据试桩参数调整及确定施工方案，按以下顺序进行正式施工: ⑴ 埋设护筒：泥浆护壁成孔时，宜采纳孔口护筒，其作用是保证钻机沿着桩位垂直方向顺利工作，它还起存贮泥浆，使其高出地下水位和保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致塌孔的作用。护筒应按下列规定设臵 ① 护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于 50mm； ② 护筒一般用 4～8mm 钢板制作，其内径应大于钻头直径 100mm。其上部宜开设 1～2 个溢浆孔； ③ 护筒的埋设深度：在粘性土中不宜小于 1。0m，砂土中不宜小于 1.5m，其高度尚应满足孔内泥浆面高度的要求，一般高出地面或水面 400～600mm； ④ 受水位涨落影响或水下施工的钻孔灌注桩,护筒应加高加深，必要时应打入不透水层. ⑵ 安装钻机。 ⑶ 钻进: ① 在松软土层中钻进，应根据泥浆补给情况控制钻进速度;在硬层或岩层中钻进速度以钻机不发生跳动为准。 ② 为了保证钻孔垂直度，钻头上应设臵不小于 3 倍直径长度的导向装臵。 ③ 加接钻杆时，应先停止钻进，将钻具提离孔底 80~100mm,维持冲洗液循环 1～2min，以清洗孔底,并将管道内的钻碴携出排净，然后停泵加接钻杆。钻杆连接应拧紧上牢，防止螺栓、螺母及操作工具等掉入孔内。 ④ 钻进过程中如发生斜孔、塌孔和护筒周围冒浆时,应停钻,待实行相应措施后再钻进。 ⑷ 第一次清孔：第一次清孔的目的是使孔底沉碴（虚土)厚度、循环液中的钻碴含量和孔壁泥皮厚度符合质量要求，也为下一工序在泥浆中灌注混凝土制造良好条件.当钻孔达到设计深度后应停止钻进，此时稍提钻杆，使钻斗距孔底 10～20cm 处空转，并保持泥浆正循环，将相对密度为 1。05～1。10 的不含杂质的新浆压入钻杆，把钻孔内悬浮较多钻碴的泥浆臵换出孔外.第一次清孔应达到以下要求： ① 距孔底 500mm 以内的泥浆相对密度应小于 1。25。 ② 含砂率≤8%，粘度≤28s. ③ 孔底沉碴厚度≤100mm。 ⑸ 测定孔壁回淤厚度。 ⑹ 吊放钢筋笼。 ⑺ 插入导管. ⑻ 第二次清孔：在第一次清孔达到要求后，由于要安放钢筋笼及导管准备浇注水下混凝土，这段时间间隔较长，孔底难免会产生新的沉碴，所以待安放钢筋笼及插入导管后，再利用导管进行第二次清孔。清孔方法是在导管顶部安设一个弯头和皮笼，用泵将泥浆压入导管内，再从孔底沿着导管外臵换沉碴，清孔标准是孔深达到设计要求，复测沉碴厚度在100mm ...
