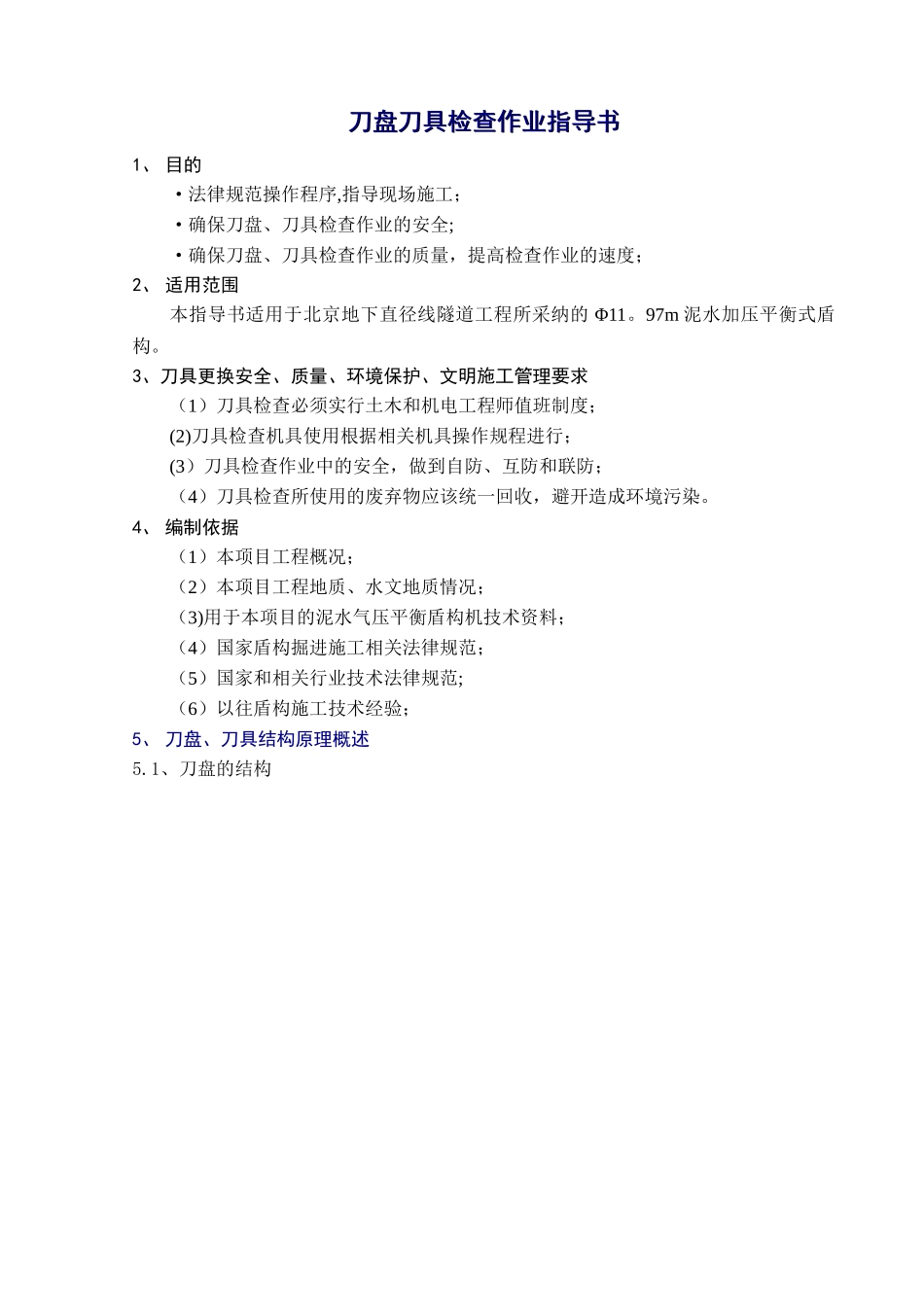

刀盘刀具检查作业指导书刀盘刀具检查作业指导书1、 目的·法律规范操作程序,指导现场施工；·确保刀盘、刀具检查作业的安全;·确保刀盘、刀具检查作业的质量，提高检查作业的速度；2、 适用范围本指导书适用于北京地下直径线隧道工程所采纳的 Φ11
97m 泥水加压平衡式盾构
3、刀具更换安全、质量、环境保护、文明施工管理要求（1）刀具检查必须实行土木和机电工程师值班制度；(2)刀具检查机具使用根据相关机具操作规程进行；(3）刀具检查作业中的安全，做到自防、互防和联防；（4）刀具检查所使用的废弃物应该统一回收，避开造成环境污染
4、 编制依据（1）本项目工程概况；（2）本项目工程地质、水文地质情况；（3)用于本项目的泥水气压平衡盾构机技术资料；（4）国家盾构掘进施工相关法律规范；（5）国家和相关行业技术法律规范;（6）以往盾构施工技术经验；5、 刀盘、刀具结构原理概述5
1、刀盘的结构刀盘结构由 8 块辐条及 8 块幅板所组成，上面安装切刀和刮刀
刀盘的中心部分做成半个小锥体，有较大的开口，便于泥渣进入开挖室内
安装在刀盘外缘的周边保护刀可以用来校准盾构的开挖直径
仿形刀安装在刀盘的外缘上，它是通过一个液压油缸来动作的
2、刀具的形式与数量名称结示意图构数量名称结示意图构数量刮刀280边刮刀16中心刀12保护刀16撕裂刀32仿形刀16、刀具检查开仓前注意事项(1)到达停机位置前，观察掘进速度、推力、转速、压力的变化
(2）必须由值班工程师或土木总工确认准备的停机位置，后才能停机
（3）根据人行气闸文件中的相关章节，使工作人员适应开挖室内的压力条件，以便在压缩空气下进行工作，假如常压开仓,进入停止加压
(4）对隧道开挖面和水位,予以严密监视
（5）必须提供压缩空气设备，并且这些设备必须是完好可用的
（6）只有当设备处于怠速备用状态下，方可进行维护工作； （7）气闸室作为应急室使用
