分容柜操作规程

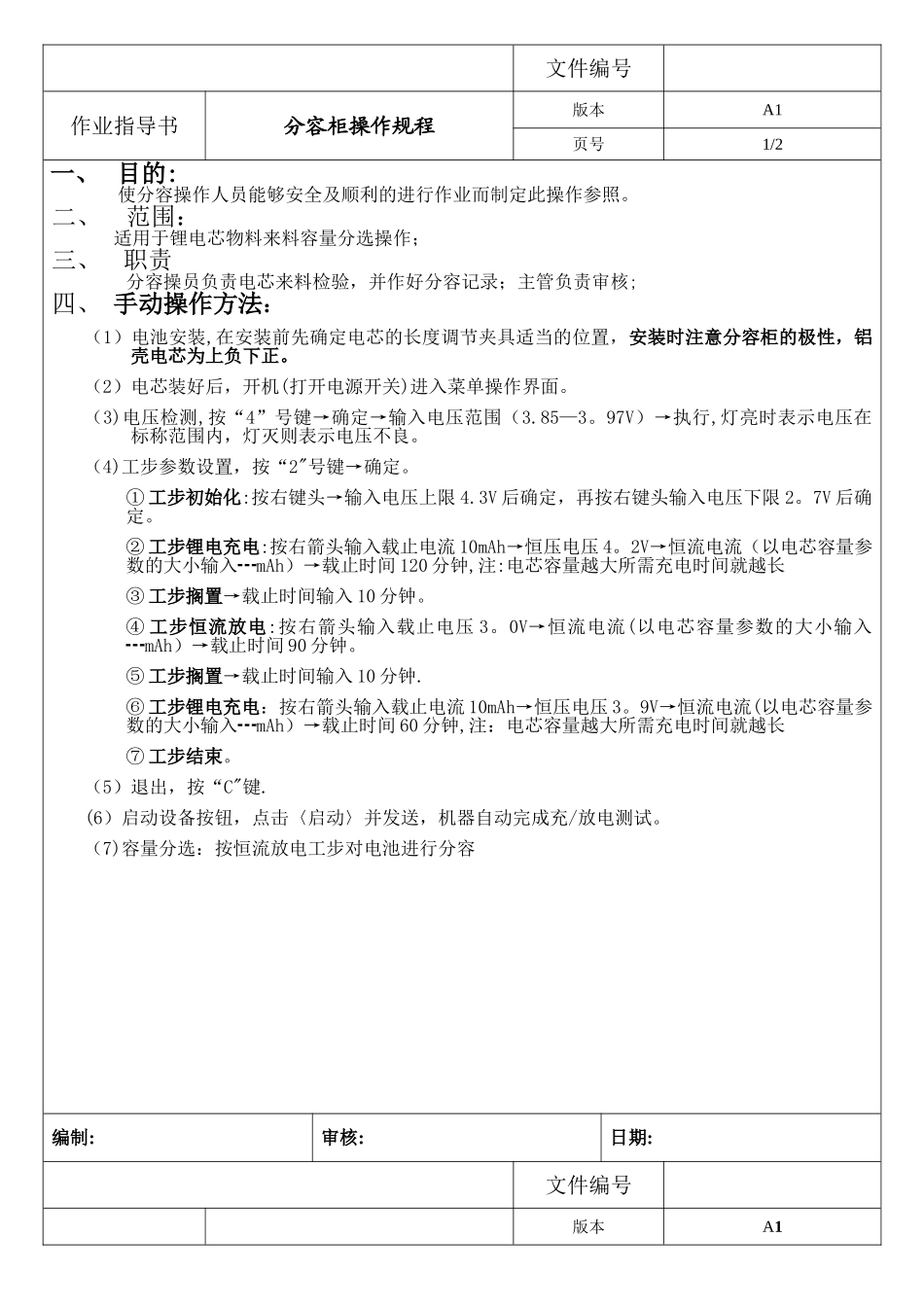

文件编号作业指导书分容柜操作规程版本A1页号1/2一、 目的:使分容操作人员能够安全及顺利的进行作业而制定此操作参照。二、 范围： 适用于锂电芯物料来料容量分选操作；三、 职责 分容操员负责电芯来料检验，并作好分容记录；主管负责审核;四、 手动操作方法：（1）电池安装,在安装前先确定电芯的长度调节夹具适当的位置，安装时注意分容柜的极性，铝壳电芯为上负下正。（2）电芯装好后，开机(打开电源开关)进入菜单操作界面。（3)电压检测,按“4”号键→确定→输入电压范围（3.85—3。97V）→执行,灯亮时表示电压在标称范围内，灯灭则表示电压不良。（4)工步参数设置，按“2"号键→确定。① 工步初始化:按右键头→输入电压上限 4.3V 后确定，再按右键头输入电压下限 2。7V 后确定。② 工步锂电充电:按右箭头输入载止电流 10mAh→恒压电压 4。2V→恒流电流（以电芯容量参数的大小输入┅mAh）→载止时间 120 分钟,注:电芯容量越大所需充电时间就越长③ 工步搁置→载止时间输入 10 分钟。④ 工步恒流放电:按右箭头输入载止电压 3。0V→恒流电流(以电芯容量参数的大小输入┅mAh）→载止时间 90 分钟。⑤ 工步搁置→载止时间输入 10 分钟.⑥ 工步锂电充电：按右箭头输入载止电流 10mAh→恒压电压 3。9V→恒流电流(以电芯容量参数的大小输入┅mAh）→载止时间 60 分钟,注：电芯容量越大所需充电时间就越长⑦ 工步结束。（5）退出，按“C"键.(6）启动设备按钮，点击〈启动〉并发送，机器自动完成充/放电测试。（7)容量分选：按恒流放电工步对电池进行分容编制:审核:日期:文件编号版本A1作业指导书分容柜操作规程页号1/2① 时间分容：依据标准的时间范围设置后按执行→确定，得出 OK 的电池指示灯将会点亮。② 容量分容:在时间分容栏按“↓”键将显示容量分容,依据标准的容量范围设置后按执行→确定,得出 OK 的电池指示灯将会点亮。分容结束后按“C”键退出，在输入电芯所在位置的编号，在按确认，在按“↓"健可查看该电芯的实际分容数据。三、电脑界面操作如下：(1)安装服务端程序，进入 windows 操作系统，在桌面上找到 BFGS 图标,双击打开,进入 BFGS 界面。(2）选择当前柜号,界面上显示在线的电池数目，工作状态等……（3)电压检测,单击鼠标右键往下移动到电压检测后输入电压参数(3。8-4.2V）后确定。电压不在（3.8—4。2V)范围内，屏幕将无数据显示，取下不良电芯。（4）启动分容：单击鼠标右键，点击启...
