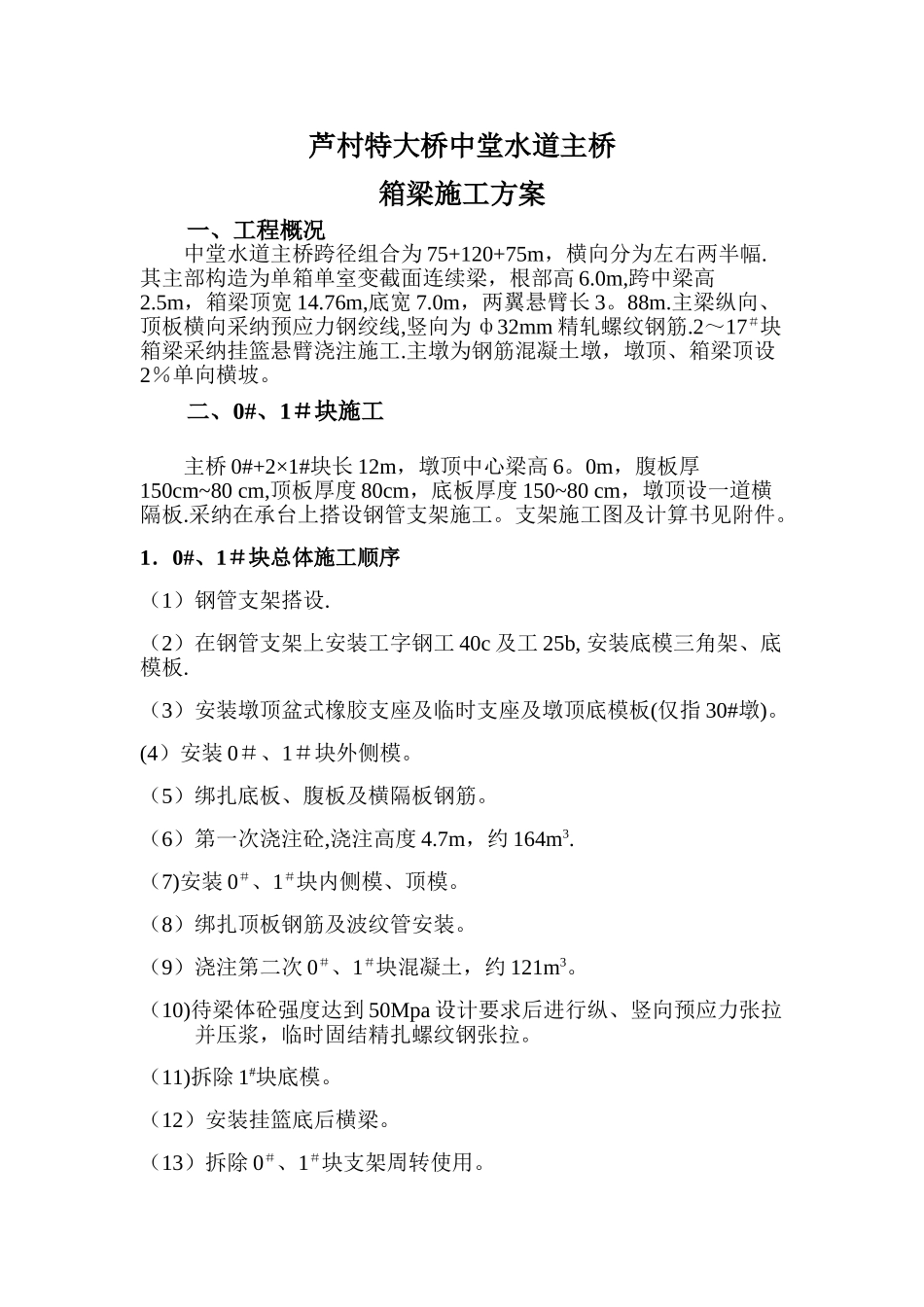

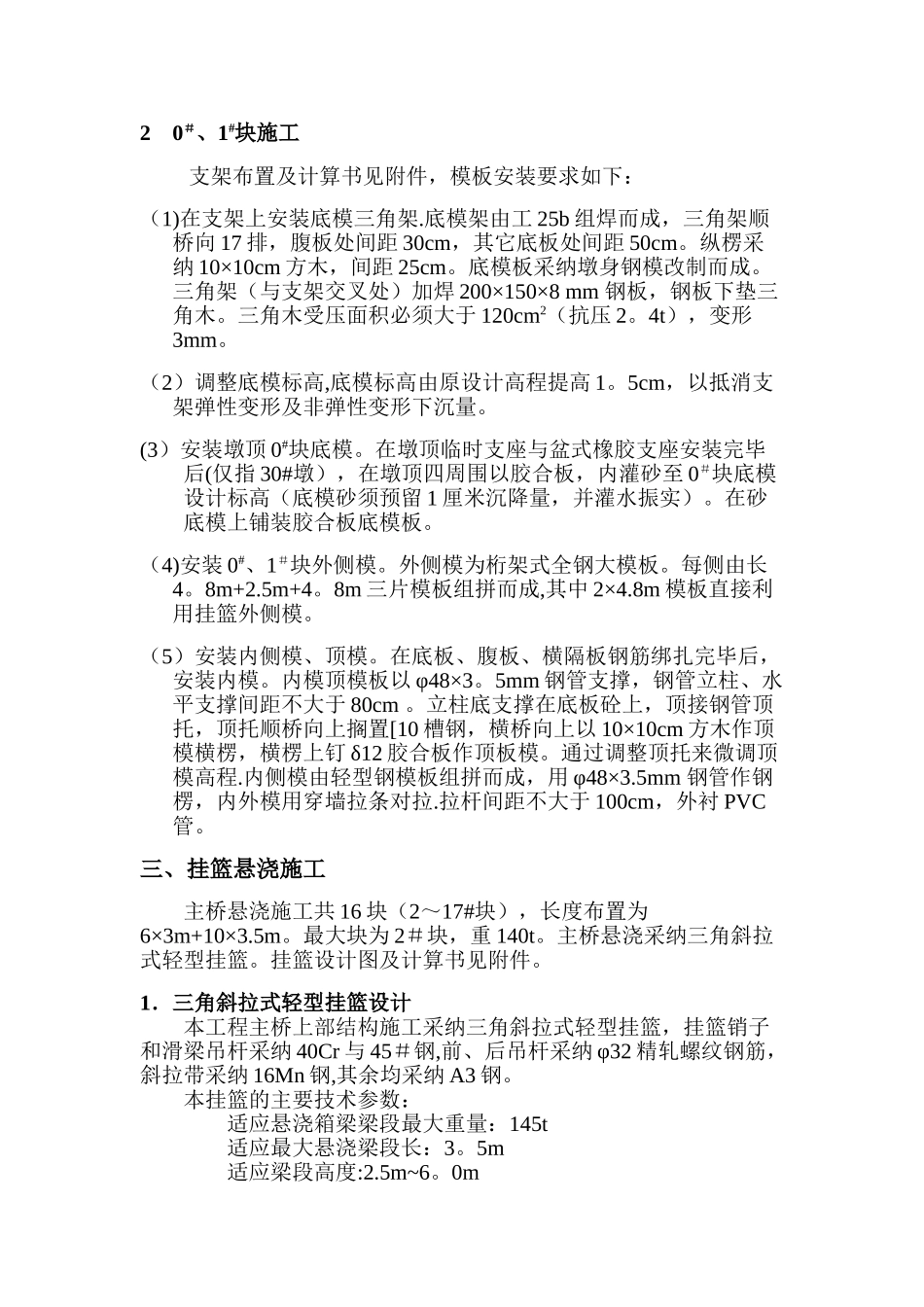

芦村特大桥中堂水道主桥箱梁施工方案一、工程概况中堂水道主桥跨径组合为 75+120+75m，横向分为左右两半幅.其主部构造为单箱单室变截面连续梁，根部高 6.0m,跨中梁高2.5m，箱梁顶宽 14.76m,底宽 7.0m，两翼悬臂长 3。88m.主梁纵向、顶板横向采纳预应力钢绞线,竖向为 ф32mm 精轧螺纹钢筋.2～17＃块箱梁采纳挂篮悬臂浇注施工.主墩为钢筋混凝土墩，墩顶、箱梁顶设2％单向横坡。二、0#、1＃块施工主桥 0#+2×1#块长 12m，墩顶中心梁高 6。0m，腹板厚150cm~80 cm,顶板厚度 80cm，底板厚度 150~80 cm，墩顶设一道横隔板.采纳在承台上搭设钢管支架施工。支架施工图及计算书见附件。1．0#、1＃块总体施工顺序（1）钢管支架搭设.（2）在钢管支架上安装工字钢工 40c 及工 25b, 安装底模三角架、底模板.（3）安装墩顶盆式橡胶支座及临时支座及墩顶底模板(仅指 30#墩)。(4）安装 0＃、1＃块外侧模。（5）绑扎底板、腹板及横隔板钢筋。（6）第一次浇注砼,浇注高度 4.7m，约 164m3.（7)安装 0＃、1＃块内侧模、顶模。（8）绑扎顶板钢筋及波纹管安装。（9）浇注第二次 0＃、1＃块混凝土，约 121m3。（10)待梁体砼强度达到 50Mpa 设计要求后进行纵、竖向预应力张拉并压浆，临时固结精扎螺纹钢张拉。（11)拆除 1#块底模。（12）安装挂篮底后横梁。（13）拆除 0＃、1＃块支架周转使用。2 0＃、1#块施工 支架布置及计算书见附件，模板安装要求如下：（1)在支架上安装底模三角架.底模架由工 25b 组焊而成，三角架顺桥向 17 排，腹板处间距 30cm，其它底板处间距 50cm。纵楞采纳 10×10cm 方木，间距 25cm。底模板采纳墩身钢模改制而成。三角架（与支架交叉处）加焊 200×150×8 mm 钢板，钢板下垫三角木。三角木受压面积必须大于 120cm2（抗压 2。4t），变形3mm。（2）调整底模标高,底模标高由原设计高程提高 1。5cm，以抵消支架弹性变形及非弹性变形下沉量。(3）安装墩顶 0#块底模。在墩顶临时支座与盆式橡胶支座安装完毕后(仅指 30#墩），在墩顶四周围以胶合板，内灌砂至 0＃块底模设计标高（底模砂须预留 1 厘米沉降量，并灌水振实）。在砂底模上铺装胶合板底模板。（4)安装 0#、1＃块外侧模。外侧模为桁架式全钢大模板。每侧由长4。8m+2.5m+4。8m 三片模板组拼而成,其中 2×4.8m 模板直接利用挂篮外侧模。（5）安装内侧模、顶模。在底板、腹板、横隔板钢筋绑扎完毕后，安装内模。内模顶模板以 φ48×3。5...
