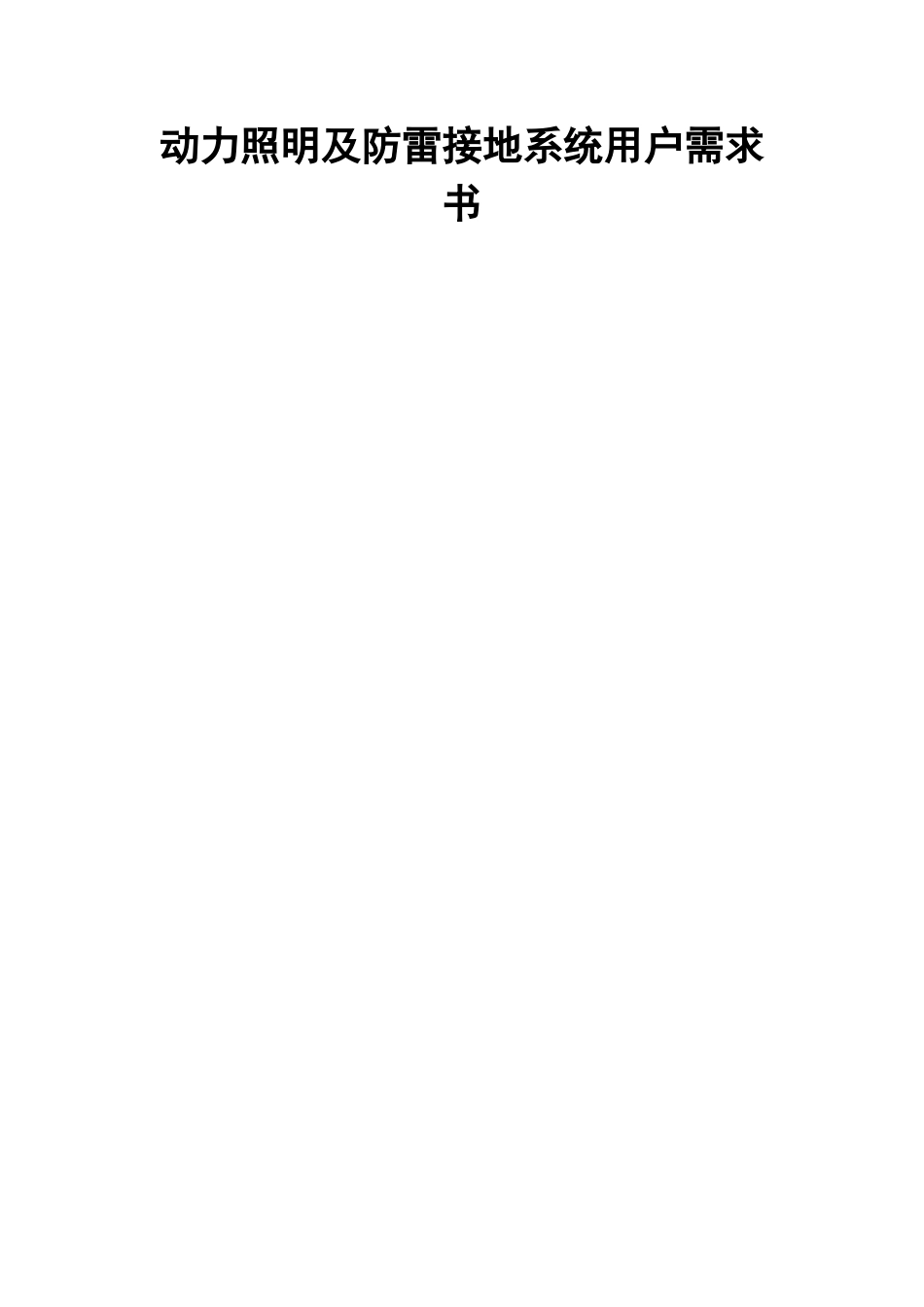

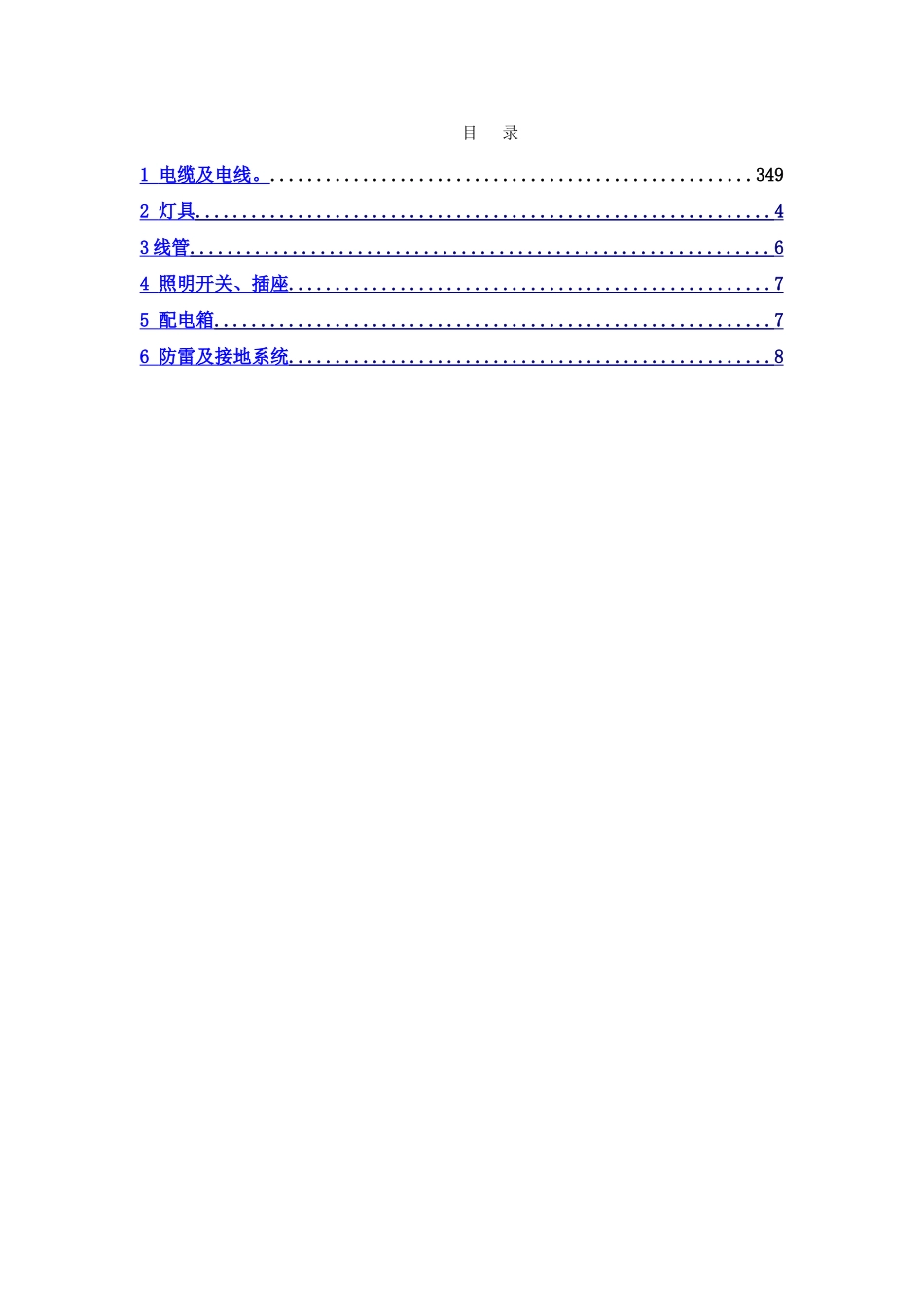

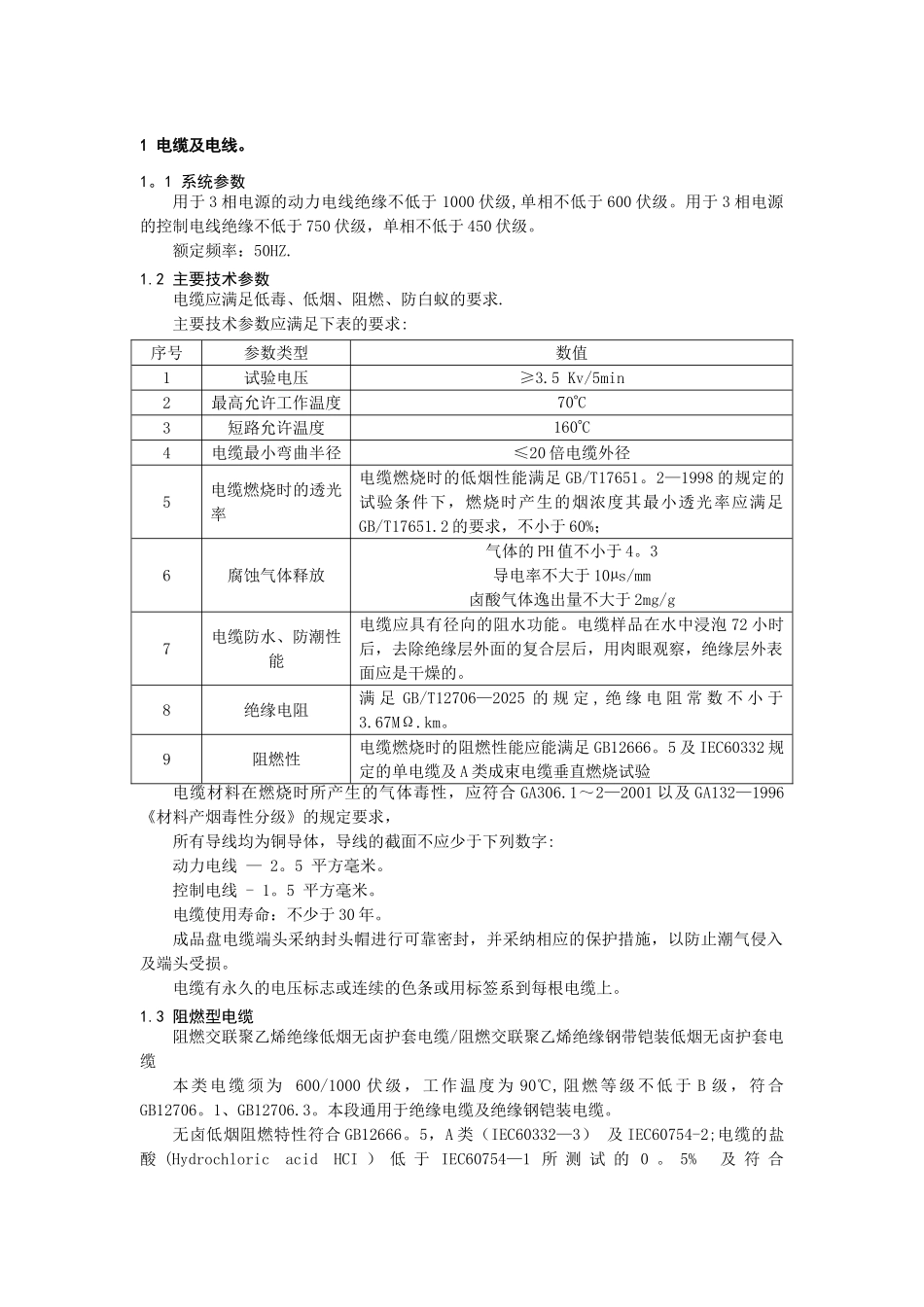

动力照明及防雷接地系统用户需求书目 录1 电缆及电线。 ....................................................3492 灯具 .............................................................. 4 3 线管 .............................................................. 6 4 照明开关、插座 .................................................... 7 5 配电箱 ............................................................ 7 6 防雷及接地系统 .................................................... 8 1 电缆及电线。1。1 系统参数用于 3 相电源的动力电线绝缘不低于 1000 伏级,单相不低于 600 伏级。用于 3 相电源的控制电线绝缘不低于 750 伏级，单相不低于 450 伏级。额定频率：50HZ.1.2 主要技术参数电缆应满足低毒、低烟、阻燃、防白蚁的要求.主要技术参数应满足下表的要求:序号参数类型数值1试验电压≥3.5 Kv/5min2最高允许工作温度70C3短路允许温度160C4电缆最小弯曲半径≤20 倍电缆外径5电缆燃烧时的透光率电缆燃烧时的低烟性能满足 GB/T17651。2—1998 的规定的试验条件下，燃烧时产生的烟浓度其最小透光率应满足GB/T17651.2 的要求，不小于 60%；6腐蚀气体释放气体的 PH 值不小于 4。3导电率不大于 10µs/mm卤酸气体逸出量不大于 2mg/g7电缆防水、防潮性能电缆应具有径向的阻水功能。电缆样品在水中浸泡 72 小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面应是干燥的。8绝缘电阻满 足 GB/T12706—2025 的 规 定 , 绝 缘 电 阻 常 数 不 小 于3.67MΩ.km。9阻燃性电缆燃烧时的阻燃性能应能满足 GB12666。5 及 IEC60332 规定的单电缆及 A 类成束电缆垂直燃烧试验电缆材料在燃烧时所产生的气体毒性，应符合 GA306.1～2—2001 以及 GA132—1996《材料产烟毒性分级》的规定要求，所有导线均为铜导体，导线的截面不应少于下列数字:动力电线 — 2。5 平方毫米。控制电线 - 1。5 平方毫米。电缆使用寿命：不少于 30 年。成品盘电缆端头采纳封头帽进行可靠密封，并采纳相应的保护措施，以防止潮气侵入及端头受损。电缆有永久的电压标志或连续的色条或用标签系到每根电缆上。1.3 阻燃型电缆阻燃交联聚乙烯绝缘低烟无卤护套电缆/阻燃交联聚乙烯绝缘钢带铠装低烟无卤护套电缆本类电缆须为 600/1000 伏级，工作温度为 90℃,阻燃等级不低于...
