动力触探最新规范

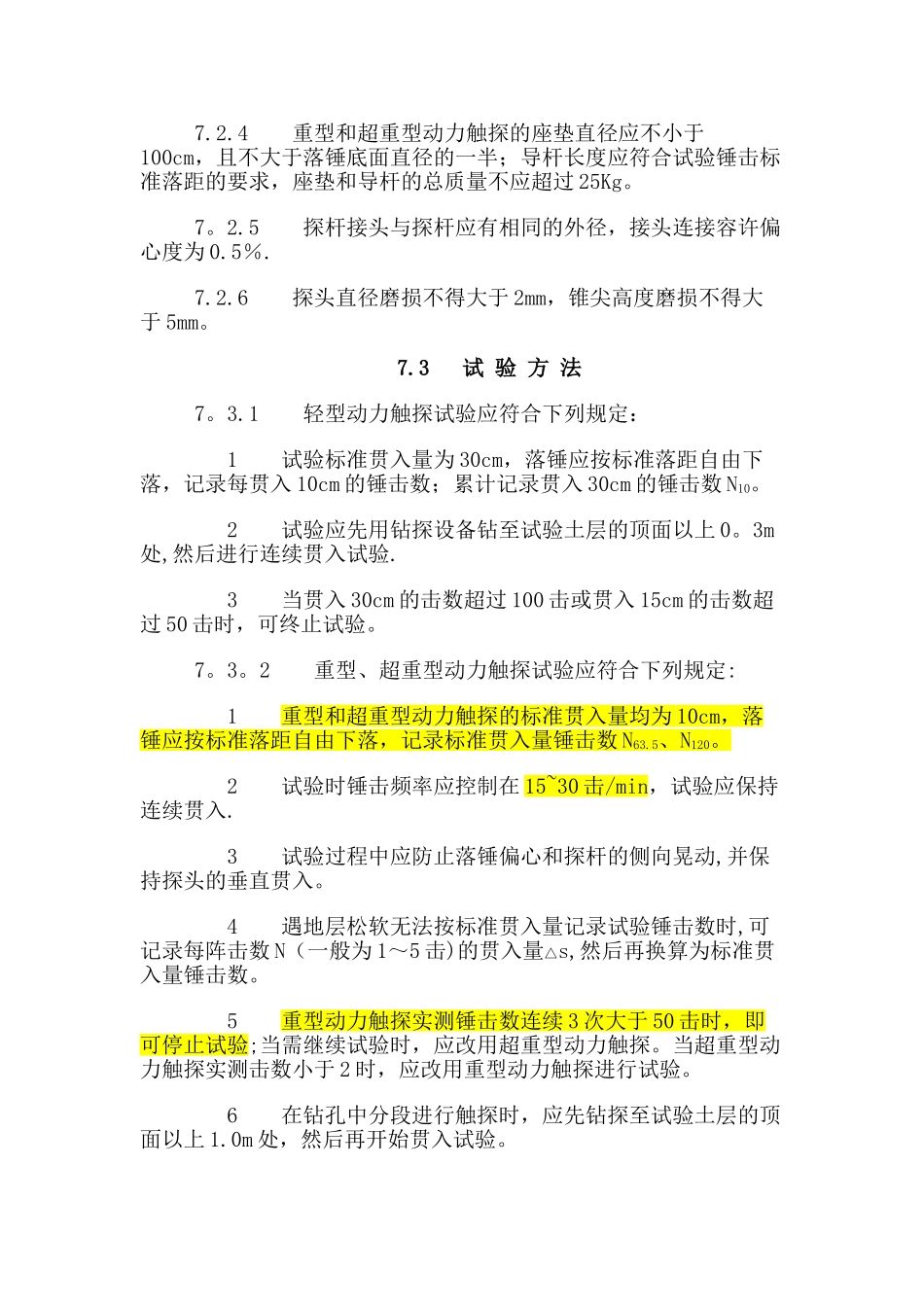

公路工程地基承载力测试方法使用法律规范的说明 2009 年 4 月 1 日实施的中华人民共和国国家标准 GB/T 50480—2025《冶金工业岩土勘察原位测试法律规范》总则 1。0.2 规定：本法律规范适用于冶金工业建设项目岩土工程勘察中的原位测试，其他行业同类工作可按本法律规范执行。目前该法律规范是我国最新提到使用动力触探试验来测试地基承载力的国家标准,交通部对于桥涵地基承载力-动力触探试验方法还未有标准作详尽说明，为遵循“国标—行标—地标”原则,在无行标、地标的情况下，公路工程地基承载力亦可按此法律规范试验方法执行.一、现将《冶金工业岩土勘察原位测试法律规范》动力触探试验规程摘录如下：7 动力触探试验7.1 一 般 规 定7。1。1 动力触探试验适用于判定一般黏性土、砂类土、碎石类土、极软岩层的物理力学特性。7.1。2 轻型动力触探可用于评价一般黏性土、砂类土和素填土的地基承载力;重型和超重型动力触探可用于评价砂类土、碎石类土、极软岩的地基承载力及测定砾石土、卵（碎)石土的变形模量。7。1.3 动力触探试验孔数应结合场地大小和场地地基的均匀程度确定，同一场地主要岩土单元的有效测试数据不应小于 3 孔位。7。2 试 验 设 备7.1.2 动力触探试验设备应包括落锤、座垫及导杆、触探杆和探头等机件.各类型动力触探试验机件的规格和加工要求应符合本法律规范附录 D 图 D。0.2、表 D。0。2 的规定。7。2。2 探头应采纳高强度钢材制作，表面淬火后硬度应满足 HRC=45~50。7。2。3 落锤应采纳圆柱形,其中心通孔直径应比导杆外径大 3~4mm，重型和超重型动力触探试验设备须配备自动落锤装置。7.2.4 重型和超重型动力触探的座垫直径应不小于100cm，且不大于落锤底面直径的一半；导杆长度应符合试验锤击标准落距的要求，座垫和导杆的总质量不应超过 25Kg。7。2.5 探杆接头与探杆应有相同的外径，接头连接容许偏心度为 0.5％.7.2.6 探头直径磨损不得大于 2mm，锥尖高度磨损不得大于 5mm。7.3 试 验 方 法7。3.1 轻型动力触探试验应符合下列规定： 1 试验标准贯入量为 30cm，落锤应按标准落距自由下落，记录每贯入 10cm 的锤击数；累计记录贯入 30cm 的锤击数 N10。 2 试验应先用钻探设备钻至试验土层的顶面以上 0。3m处,然后进行连续贯入试验. 3 当贯入 30cm 的击数超过 100 击或贯入 15cm 的击数超过 50 击时，可终止试验。7。3。2 重型、超重型动力触探试验应符合...
