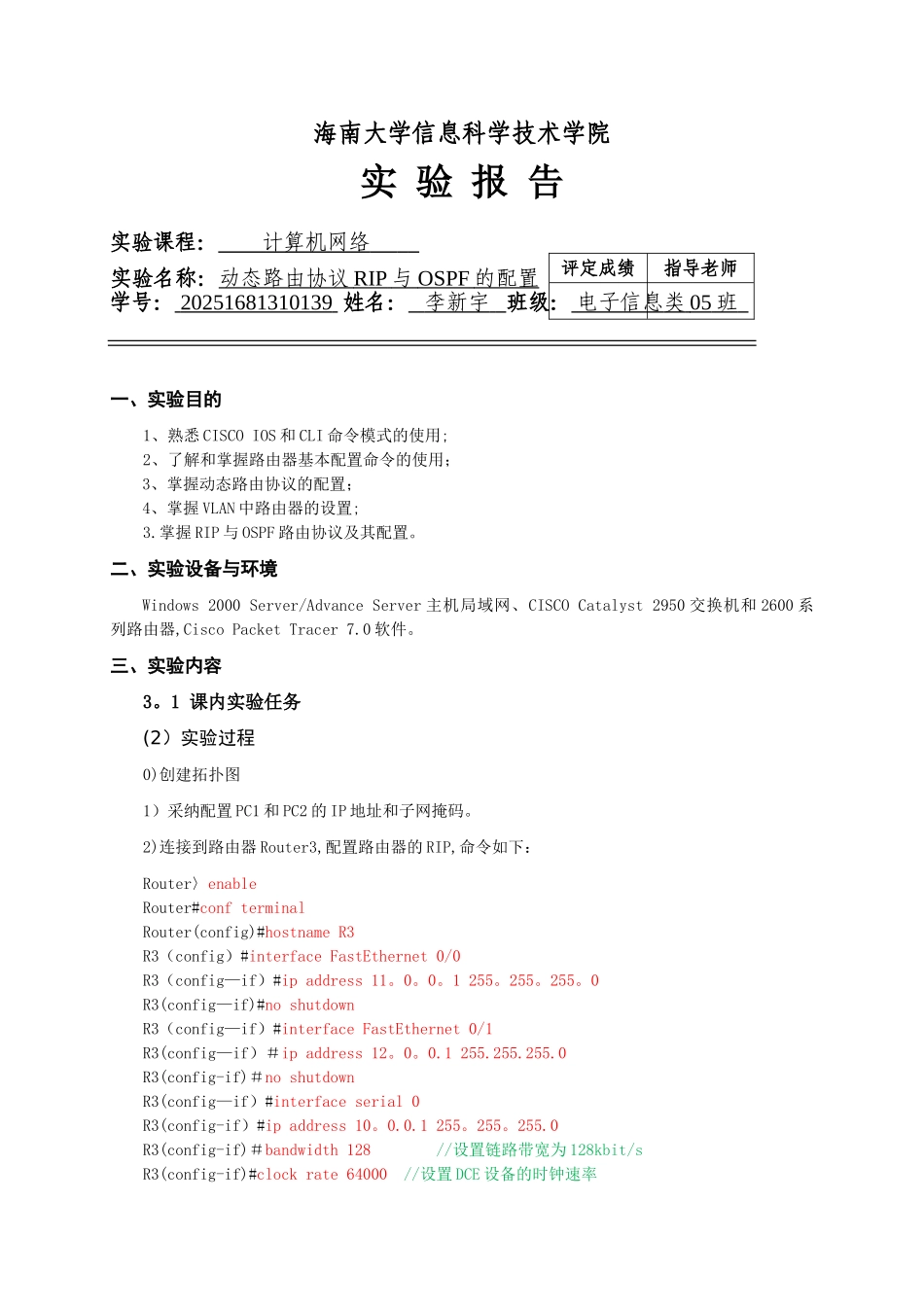

海南大学信息科学技术学院实 验 报 告实验课程： 计算机网络 实验名称：动态路由协议 RIP 与 OSPF 的配置 学号： 20251681310139 姓名： 李新宇 班级： 电子信息 类 05 班 一、实验目的1、熟悉 CISCO IOS 和 CLI 命令模式的使用;2、了解和掌握路由器基本配置命令的使用；3、掌握动态路由协议的配置；4、掌握 VLAN 中路由器的设置;3.掌握 RIP 与 OSPF 路由协议及其配置。二、实验设备与环境Windows 2000 Server/Advance Server 主机局域网、CISCO Catalyst 2950 交换机和 2600 系列路由器,Cisco Packet Tracer 7.0 软件。三、实验内容3。1 课内实验任务(2）实验过程0)创建拓扑图1）采纳配置 PC1 和 PC2 的 IP 地址和子网掩码。2)连接到路由器 Router3,配置路由器的 RIP,命令如下：Router〉enableRouter#conf terminalRouter(config)#hostname R3R3（config）#interface FastEthernet 0/0R3（config—if）#ip address 11。0。0。1 255。255。255。0R3(config—if)#no shutdownR3（config—if）#interface FastEthernet 0/1R3(config—if）＃ip address 12。0。0.1 255.255.255.0R3(config-if)＃no shutdownR3(config—if）#interface serial 0R3(config-if）#ip address 10。0.0.1 255。255。255.0R3(config-if)＃bandwidth 128 //设置链路带宽为 128kbit/sR3(config-if)#clock rate 64000 //设置 DCE 设备的时钟速率评定成绩指导老师 R3（config—if)#no shutdownR3（config-if）＃exit—----—-——---—设置路由器 R3 的 RIP -—--—-—-—--——-—-—-—-————-—---—-——-——-—R3(config）#router rip //设置 RIPR3(config-router）＃network 10.0。0。0 //设置接口 S0 连接的网络地址R3(config-router）＃network 11.0.0。0 //设置接口 E0 连接的网络地址R3(config—router)#network 12.0。0.0 //设置接口 E1 连接的网络地址R3（config—router)#endR3（config)＃router rip//设置 RIPR3(config—router)#network 10。0。0.0//设置接口 S0 连接的网络地址R3(config-router)#network 11.0.0.0//设置接口 E0 连接的网络地址R3(config—router)＃network 12.0.0.0//设置接口 E1 连接的网络地址R3（config—router）＃endR3＃％SYS—5—CONFIG_I： Configured from console by console4)根据步骤(3）分别完成对路由...
