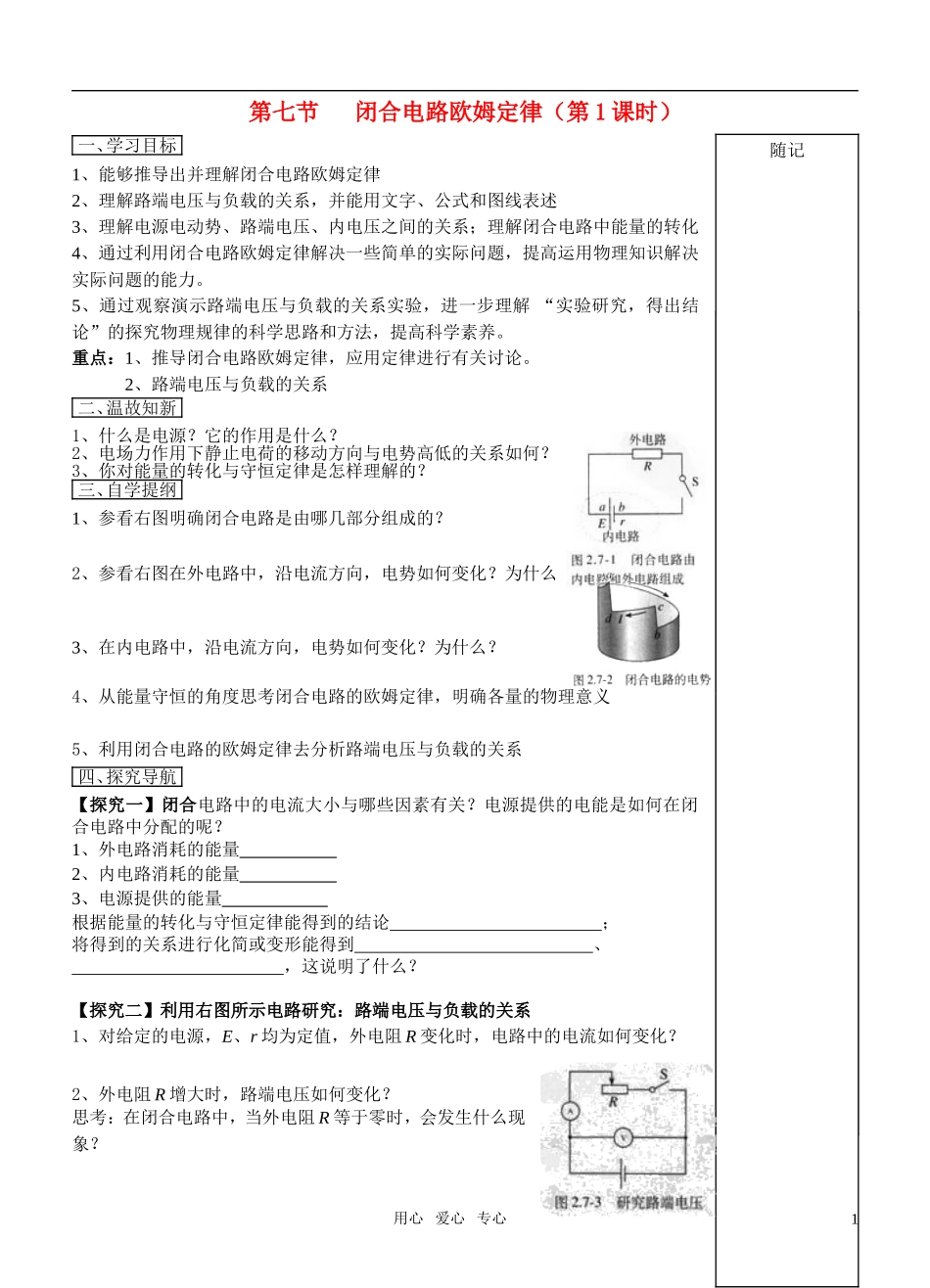

随记 随记第七节 闭合电路欧姆定律（第 1 课时）一、学习目标1、能够推导出并理解闭合电路欧姆定律2、理解路端电压与负载的关系，并能用文字、公式和图线表述3、理解电源电动势、路端电压、内电压之间的关系；理解闭合电路中能量的转化4、通过利用闭合电路欧姆定律解决一些简单的实际问题，提高运用物理知识解决实际问题的能力。5、通过观察演示路端电压与负载的关系实验，进一步理解 “实验研究，得出结论”的探究物理规律的科学思路和方法，提高科学素养。重点：1、推导闭合电路欧姆定律，应用定律进行有关讨论。2、路端电压与负载的关系二、温故知新 1、什么是电源？它的作用是什么？2、电场力作用下静止电荷的移动方向与电势高低的关系如何？3、你对能量的转化与守恒定律是怎样理解的？三、自学提纲1、参看右图明确闭合电路是由哪几部分组成的？2、参看右图在外电路中，沿电流方向，电势如何变化？为什么？3、在内电路中，沿电流方向，电势如何变化？为什么？4、从能量守恒的角度思考闭合电路的欧姆定律，明确各量的物理意义5、利用闭合电路的欧姆定律去分析路端电压与负载的关系四、探究导航【探究一】闭合电路中的电流大小与哪些因素有关？电源提供的电能是如何在闭合电路中分配的呢？1、外电路消耗的能量 2、内电路消耗的能量 3、电源提供的能量 根据能量的转化与守恒定律能得到的结论 ；将得到的关系进行化简或变形能得到 、 ，这说明了什么？【探究二】利用右图所示电路研究：路端电压与负载的关系1、对给定的电源，E、r 均为定值，外电阻 R 变化时，电路中的电流如何变化？2、外电阻 R 增大时，路端电压如何变化？思考：在闭合电路中，当外电阻 R 等于零时，会发生什么现象？用心 爱心 专心1随记3、电源的 U—I 图象（1）怎样得到电源的 U—I 图象？（2）直线与纵轴的交点表示的物理意义是什么？直线的斜率呢？【探究三】电源的输出功率与电源的效率1、 电源的总功率 2、电源的输出功率 3、电源内部损耗的电功率 4、电源的效率 思考与讨论：（1）电源的输出功率与电源的效率之间会有怎样的关系？（2）试用图像反映电源的输出功率与外电组的关系!【例题 1】【例题 2】在如图所示的电路中，R1=10 Ω，R2=20 Ω，滑动变阻器 R 的阻值为0~50 Ω，当滑动触头 P 由 a 向 b 滑动的过程中，灯泡 L 的亮度变化情况是_______A.逐渐变亮B.逐渐变暗C.先变亮后变暗D.先变暗后变亮用心 爱心 专心2随记...
