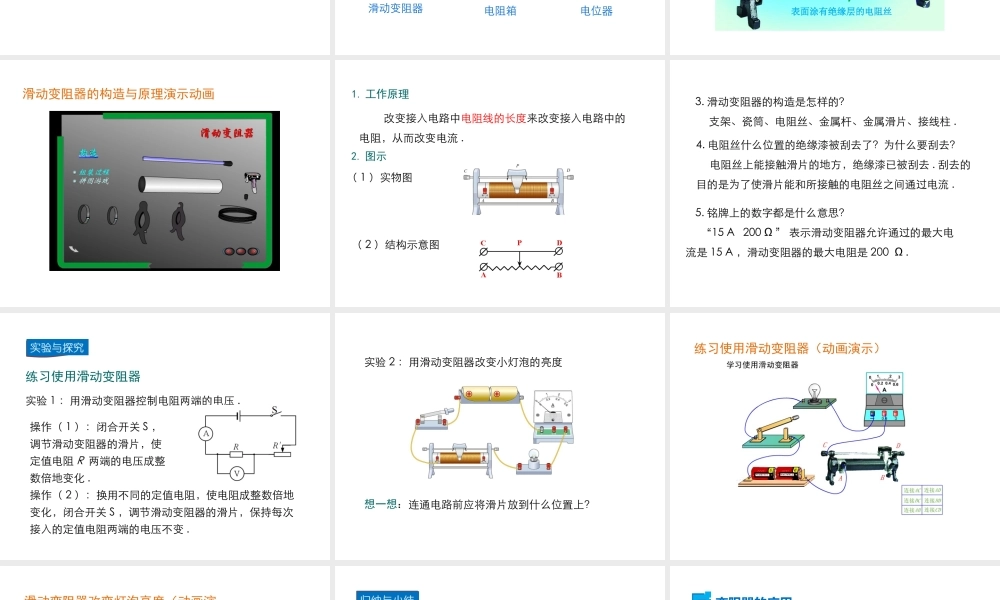

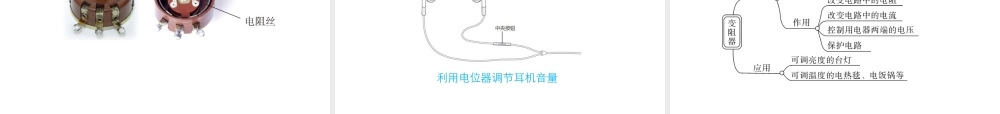

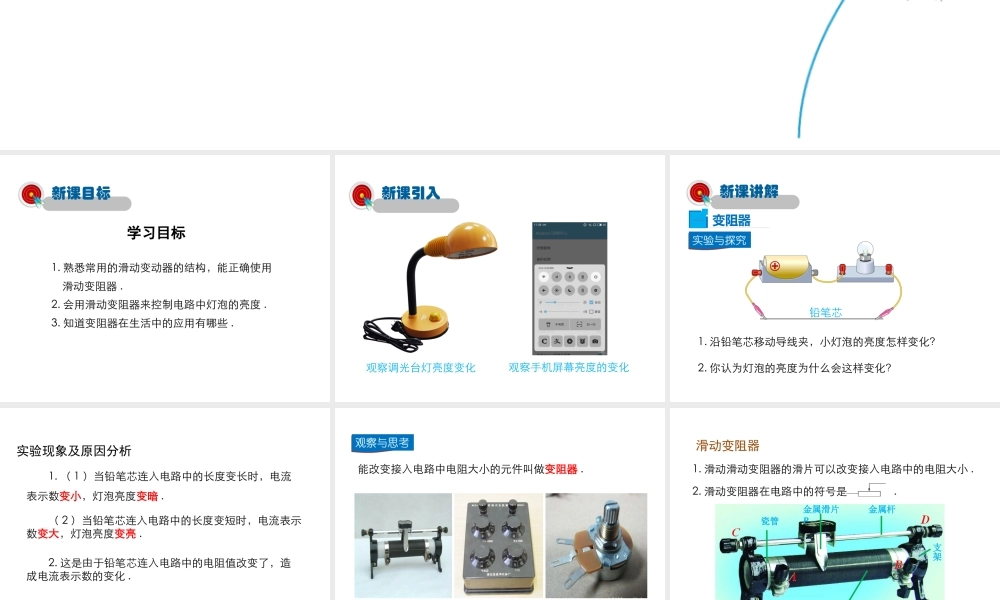

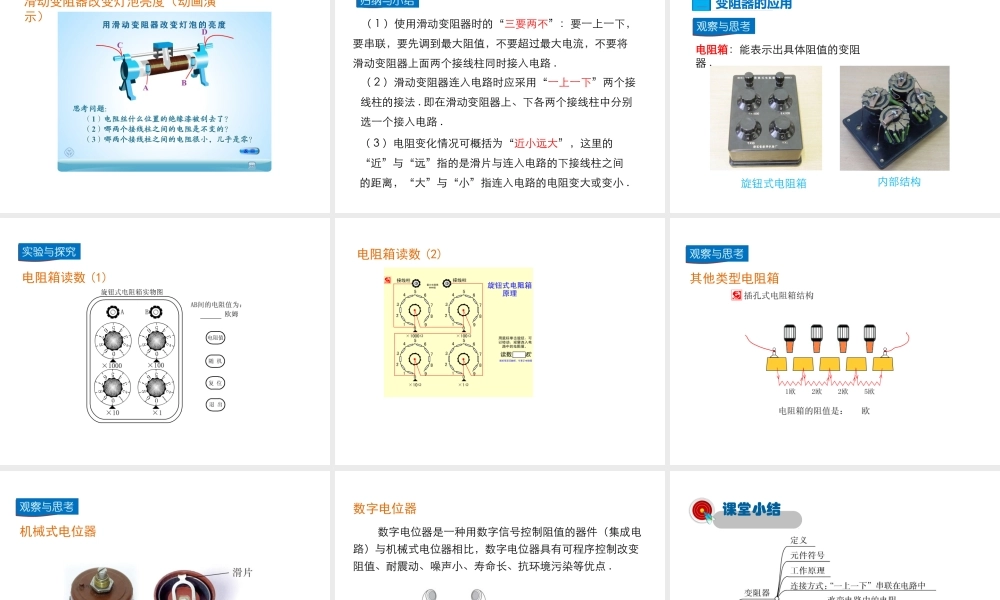

第十一章 简单电路 第 8 节 变阻器 第 8 节 变阻器 学习目标1. 熟悉常用的滑动变动器的结构，能正确使用 滑动变阻器 .2. 会用滑动变阻器来控制电路中灯泡的亮度 .3. 知道变阻器在生活中的应用有哪些 .新课目标观察调光台灯亮度变化观察手机屏幕亮度的变化新课引入铅笔芯1. 沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？2. 你认为灯泡的亮度为什么会这样变化？新课讲解变阻器一实验现象及原因分析 1. （ 1 ）当铅笔芯连入电路中的长度变长时，电流表示数变小，灯泡亮度变暗 . （ 2 ）当铅笔芯连入电路中的长度变短时，电流表示数变大，灯泡亮度变亮 . 2. 这是由于铅笔芯连入电路中的电阻值改变了，造成电流表示数的变化 .滑动变阻器电阻箱能改变接入电路中电阻大小的元件叫做变阻器 .电位器表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架1. 滑动滑动变阻器的滑片可以改变接入电路中的电阻大小 .2. 滑动变阻器在电路中的符号是 .滑动变阻器滑动变阻器的构造与原理演示动画 改变接入电路中电阻线的长度来改变接入电路中的电阻，从而改变电流 .1. 工作原理2. 图示 （ 2 ）结构示意图 （ 1 ）实物图5. 铭牌上的数字都是什么意思？ “15 A 200 Ω ” 表示滑动变阻器允许通过的最大电流是 15 A ，滑动变阻器的最大电阻是 200 Ω .3. 滑动变阻器的构造是怎样的？ 支架、瓷筒、电阻丝、金属杆、金属滑片、接线柱 .4. 电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？ 电阻丝上能接触滑片的地方，绝缘漆已被刮去 . 刮去的目的是为了使滑片能和所接触的电阻丝之间通过电流 .练习使用滑动变阻器实验 1 ：用滑动变阻器控制电阻两端的电压 .操作（ 1 ）：闭合开关 S ，调节滑动变阻器的滑片，使定值电阻 R 两端的电压成整数倍地变化 .操作（ 2 ）：换用不同的定值电阻，使电阻成整数倍地变化，闭合开关 S ，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变 .实验 2 ：用滑动变阻器改变小灯泡的亮度想一想：连通电路前应将滑片放到什么位置上？练习使用滑动变阻器（动画演示）滑动变阻器改变灯泡亮度（动画演示）（ 2 ）滑动变阻器连入电路时应采用“一上一下”两个接线柱的接法 . 即在滑动变阻器上、下各两个接线柱中分别选一个接入电路 . （ 1 ）使用滑动变阻器时的“三要两不”：要一上一下，要串联，要先调到最大阻值，不要超过最大电流，不要将滑...
