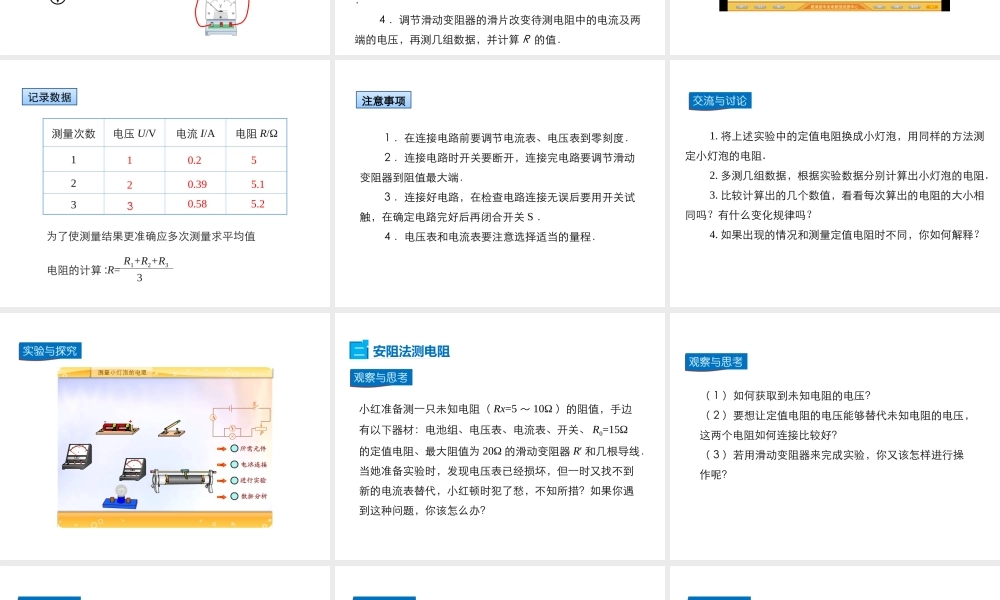

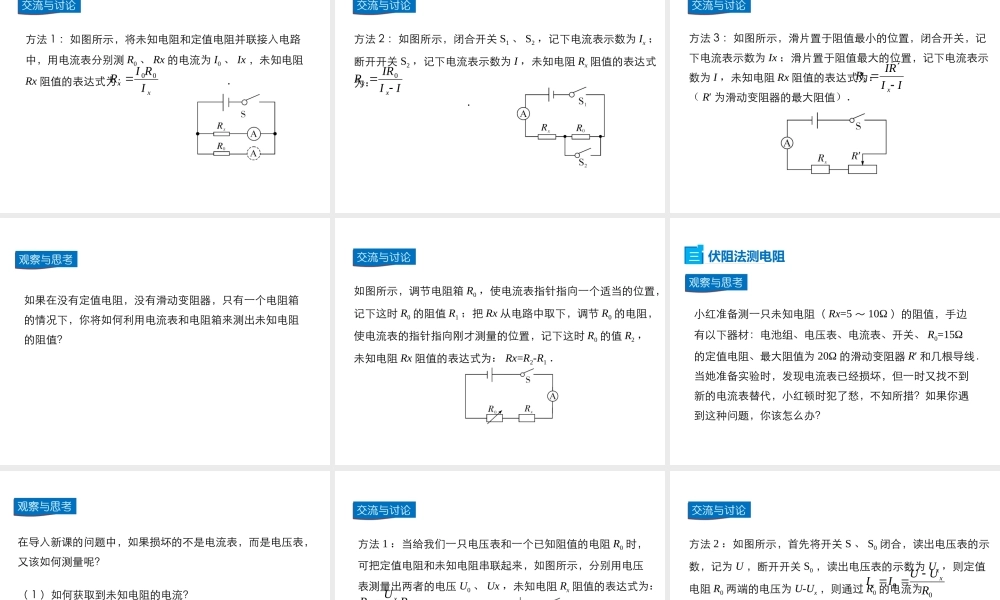

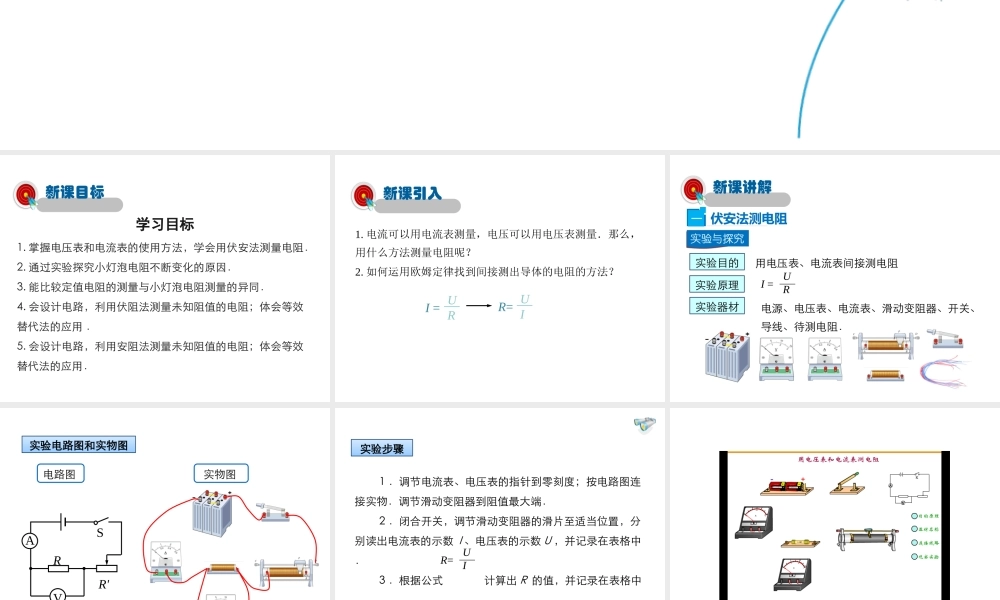

第十二章 欧姆定律 第 2 节 根据欧姆定律测量导体的电阻 第 2 节 根据欧姆定律测量导体的电阻 学习目标新课目标1. 掌握电压表和电流表的使用方法，学会用伏安法测量电阻．2. 通过实验探究小灯泡电阻不断变化的原因．3. 能比较定值电阻的测量与小灯泡电阻测量的异同．4. 会设计电路，利用伏阻法测量未知阻值的电阻；体会等效替代法的应用 ．5. 会设计电路，利用安阻法测量未知阻值的电阻；体会等效替代法的应用．1. 电流可以用电流表测量，电压可以用电压表测量．那么，用什么方法测量电阻呢？2. 如何运用欧姆定律找到间接测出导体的电阻的方法？I = URR= UI新课引入实验目的用电压表、电流表间接测电阻 实验原理I =UR实验器材电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻．新课讲解伏安法测电阻一AVRR'S电路图 实物图 实验电路图和实物图 1 ．调节电流表、电压表的指针到零刻度；按电路图连接实物．调节滑动变阻器到阻值最大端． 2 ．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I 、电压表的示数 U ，并记录在表格中． 3 ．根据公式 计算出 R 的值，并记录在表格中． 4 ．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算 R 的值．实验步骤R=UI测量次数电压 U/V电流 I/A电阻 R/Ω12310.2520.395.130.585.2记录数据电阻的计算 :R=R1+R2+R33为了使测量结果更准确应多次测量求平均值 1 ．在连接电路前要调节电流表、电压表到零刻度． 2 ．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端． 3 ．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关 S ． 4 ．电压表和电流表要注意选择适当的量程．注意事项 1. 将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻． 2. 多测几组数据，根据实验数据分别计算出小灯泡的电阻． 3. 比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？ 4. 如果出现的情况和测量定值电阻时不同，你如何解释？小红准备测一只未知电阻（ Rx=5 ～ 10Ω ）的阻值，手边有以下器材：电池组、电压表、电流表、开关、 R0=15Ω的定值电阻、最大阻值为 20Ω 的滑动变阻器 R′ 和几根导线．当她准备实验时，发现电压表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，不知所措？如果你遇到这种问题，...
