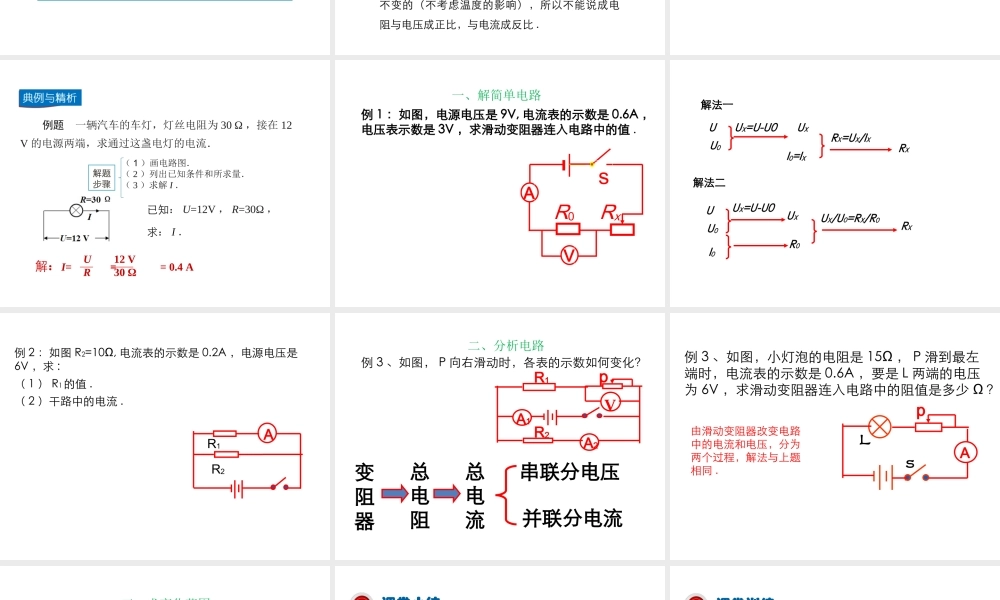

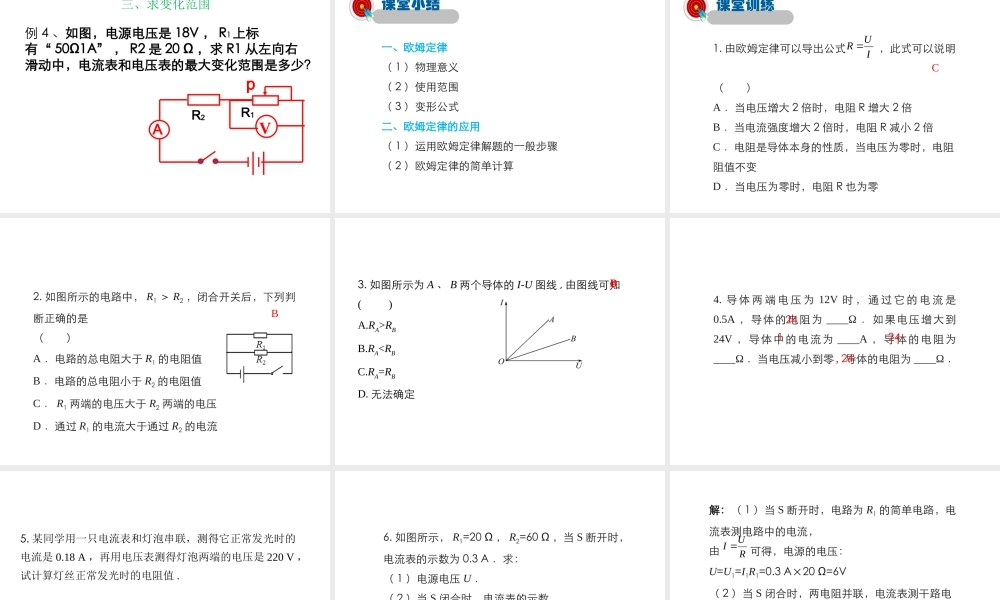

第十二章 欧姆定律 第 4 节 欧姆定律的应用 第 4 节 欧姆定律的应用 学习目标新课目标1. 理解欧姆定律的内容，及欧姆定律的表达式和变形式的意义．2. 能运用欧姆定律进行简单的计算，解决一些简单的问题． 1. 运用欧姆定律解题的一般步骤：（ 1 ）根据题意画出电路图，分析电路中各个电阻的连接方式 .（ 2 ）分析电表的测量对象，明确电表的测量值 .（ 3 ）在电路图上标明已知量的符号、数值及未知量的符号 .（ 4 ）找出等量关系，列出关系式，代入数据时统一单位，然后进行求解 .欧姆定律的应用二新课讲解2. 欧姆定律的应用：（ 1 ）由欧姆定律的公式可知，在电源电压不变的情况下，可以通过改变电路中的电阻来改变电流，调节滑动变阻器改变电路中的电流就是这个道理 .（ 2 ）由欧姆定律的变形公式可得到一种测量电阻的方法，即测量出未知电阻两端的电压和通过该电阻的电流，应用此公式计算出电阻的大小 .3. 欧姆定律的使用范围：欧姆定律适用于从电源正极到负极之间的整个电路或其中的某一部分电路，并且是纯电阻电路 .注意：欧姆定律反映同一时刻、同一段电路中I 、 U 、 R 之间的关系． 表示是导体两端的电压等于通过它的电流与其电阻的乘积 . 因为电压是由电源提供的，所以不能说成电压与电流成正比 . 表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值 . 因为电阻是导体本身的一种性质，对给定的导体，其电阻是不变的（不考虑温度的影响），所以不能说成电阻与电压成正比，与电流成反比 .IRU IUR （1）（2）4. 变形公式欧姆定律的应用 例题 一辆汽车的车灯，灯丝电阻为 30 Ω ，接在 12 V 的电源两端，求通过这盏电灯的电流． （ 1 ）画电路图．（ 2 ）列出已知条件和所求量．（ 3 ）求解 I ．解题步骤已知： U=12V ， R=30Ω ，求： I ．I= = = 0.4 AUR12 V30 Ω解：一、解简单电路例 1 ：如图，电源电压是 9V, 电流表的示数是 0.6A ，电压表示数是 3V ，求滑动变阻器连入电路中的值 .AsVR0Rx解法一UU0UXI0=IXRXUX=U-U0RX=UX/IX解法二UU0UXUX=U-U0I0R0RXUX/U0=RX/R0例 2 ：如图 R2=10Ω, 电流表的示数是 0.2A ，电源电压是6V ，求 :（ 1 ） R1的值 .（ 2 ）干路中的电流 .AR1R2二、分析电路例 3 、如图， P 向右滑动时，各表的示数如何变化？串联分电压变阻器并联分电流总电阻总电流A1VpA2R1R2例 3 ...
