2018年九年级物理全册 第十八章 第三节 电能的输送课件 （新版）沪科版

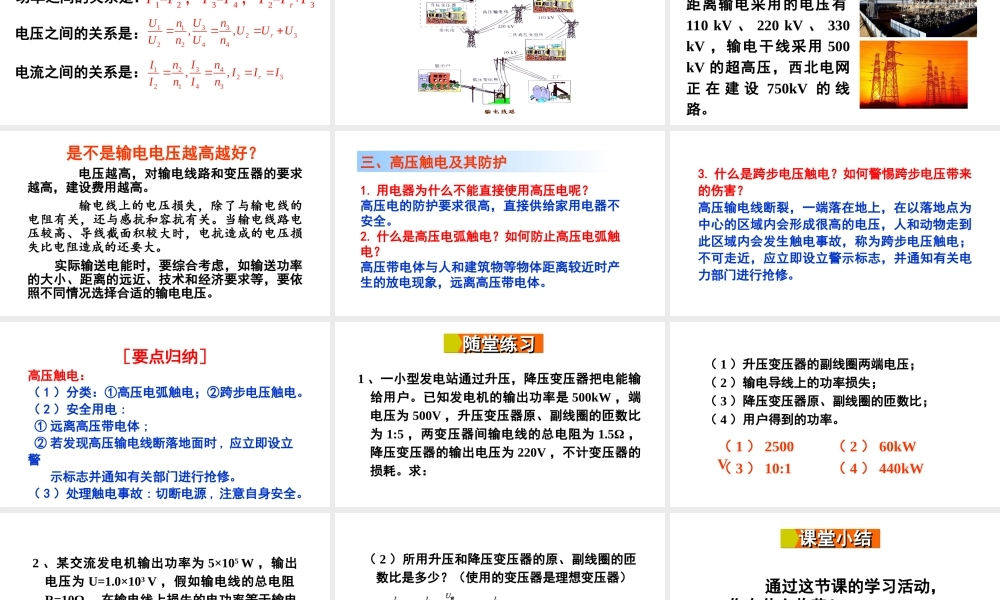

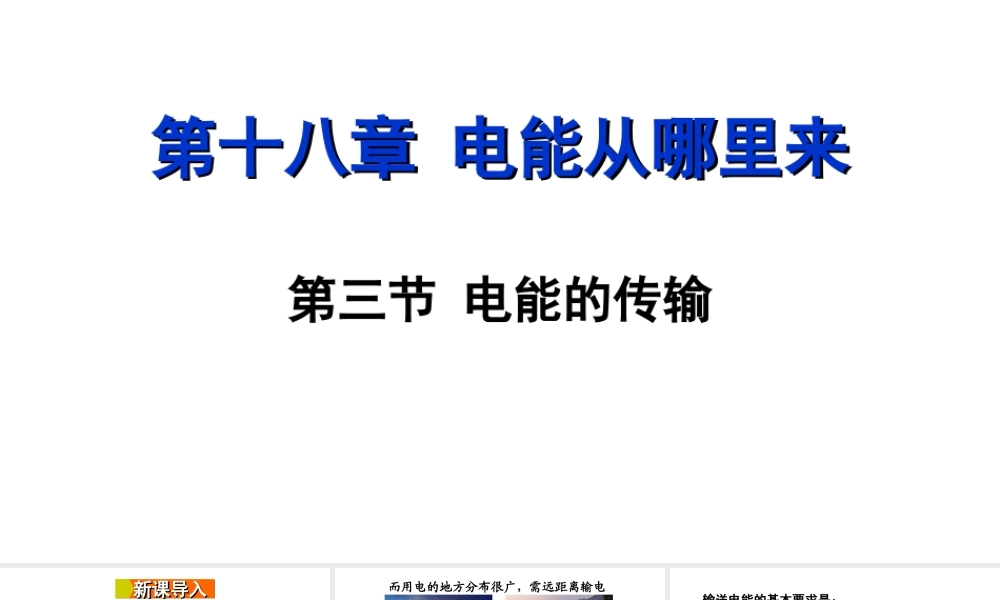

第十八章 电能从哪里来第十八章 电能从哪里来第三节 电能的传输新课导入新课导入新课导入新课导入为什么要远距离输电？为什么要远距离输电？为了合理利用资源，发电站建在资源丰富的地方而用电的地方分布很广，需远距离输电城市乡村高原平原输送电能的基本要求是： 可靠、保质、经济可靠：是指保证供电线路可靠地工作，少有故障和停电。保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小。进入新课进入新课进入新课进入新课一、输电线上的功率损失1 、为什么输电线上有电能损失？ 由于输电线长，电阻大，当电流通过输电线时，产生热量 Q ，损失一部分电能，同时输电线上有电压降，故又损失一部分电压 .思考 :2 、如何减少电能损失？RIP2损 如果输送的电功率为 P ，输电电压为 U ，输电线的总长度为 l ，横截面积为 S ，电阻率为 则功率损失可表示为 ：2()PlPUS损（ 1 ）减小导线电阻降低输电线上电能损失lRS由电阻定律知① 减小材料的电阻率 ρ. 银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线 .② 减小输电线的长度 l 不可行，因为要保证输电距离 .③ 增加导线的横截面积，可适当增大横截面积 . 太粗不可能，既不经济又架设困难 .（ 2 ）减小输电线中的电流降低输电线上电能损失提 高 输电电压 ,是减少电能损失的行之有效的办法交流高压输电的基本环节 二、远距离输电原理图14223UUUURIF用线 rI1 I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器3311232244,,rUnUnUUUUnUn3124232143,,rIInnIIIInIn电压之间的关系是：功率之间的关系是：电流之间的关系是：P1=P2 ， P3=P4 ， P2=Pr+P3远距离输电示意图 我国常用的远距离输电采用的电压有110 kV 、 220 kV 、 330 kV ，输电干线采用 500 kV 的超高压，西北电网正 在 建 设 750kV 的 线路。是不是输电电压越高越好？ 电压越高，对输电线路和变压器的要求越高，建设费用越高。 输电线上的电压损失，除了与输电线的电阻有关，还与感抗和容抗有关。当输电线路电压较高、导线截面积较大时，电抗造成的电压损失比电阻造成的还要大。 实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。三、高压触电及其防护1. 用电器为什么不能直接使用高压电呢？高压电的防护要求很高，...
