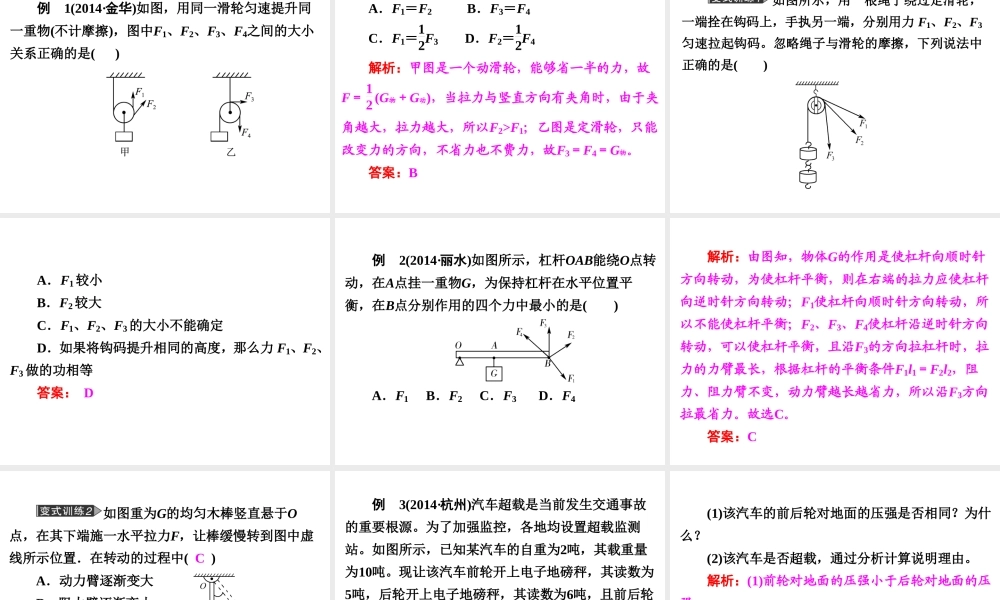

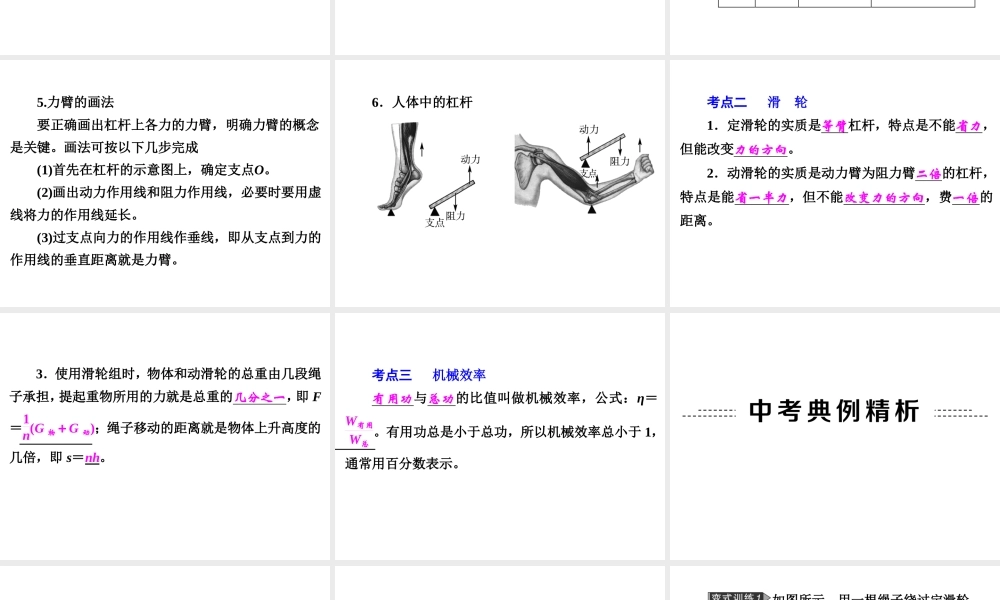

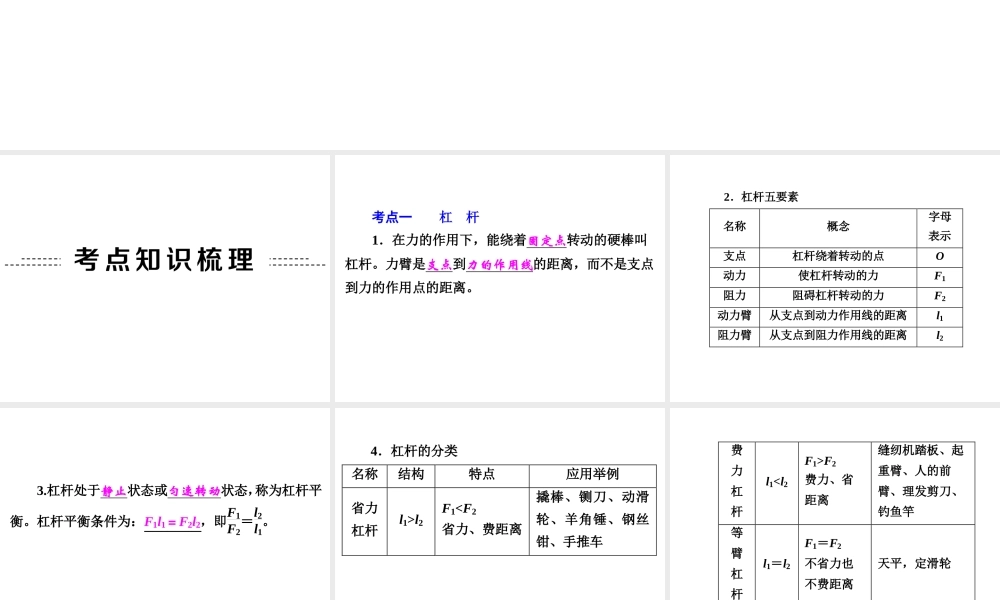

专题 19 简单机械 考点一 杠 杆 1．在力的作用下，能绕着固定点转动的硬棒叫杠杆。力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离。 2．杠杆五要素 名称 概念 字母表示 支点 杠杆绕着转动的点 O 动力 使杠杆转动的力 F1 阻力 阻碍杠杆转动的力 F2 动力臂 从支点到动力作用线的距离 l1 阻力臂 从支点到阻力作用线的距离 l2 3.杠杆处于静止状态或匀速转动状态，称为杠杆平衡。杠杆平衡条件为：F1l1＝F2l2，即F1F2＝l2l1。 4．杠杆的分类 名称 结构 特点 应用举例 省力杠杆 l1>l2 F1F2 费力、省距离 缝纫机踏板、起重臂、人的前臂、理发剪刀、钓鱼竿 等臂杠杆 l1＝l2 F1＝F2 不省力也不费距离 天平，定滑轮 5.力臂的画法 要正确画出杠杆上各力的力臂，明确力臂的概念是关键。画法可按以下几步完成 (1)首先在杠杆的示意图上，确定支点O。 (2)画出动力作用线和阻力作用线，必要时要用虚线将力的作用线延长。 (3)过支点向力的作用线作垂线，即从支点到力的作用线的垂直距离就是力臂。 6．人体中的杠杆 考点二 滑 轮 1．定滑轮的实质是等臂杠杆，特点是不能省力，但能改变力的方向。 2．动滑轮的实质是动力臂为阻力臂二倍的杠杆，特点是能省一半力，但不能改变力的方向，费一倍的距离。 3．使用滑轮组时，物体和动滑轮的总重由几段绳子承担，提起重物所用的力就是总重的几分之一，即 F＝1n(G 物＋G 动)；绳子移动的距离就是物体上升高度的几倍，即 s＝nh。 考点三 机械效率 有用功与总功的比值叫做机械效率，公式：η＝W有用W总 。有用功总是小于总功，所以机械效率总小于 1，通常用百分数表示。 例 1(2014·金华)如图，用同一滑轮匀速提升同一重物(不计摩擦)，图中F1、F2、F3、F4之间的大小关系正确的是( ) A．F1＝F2 B．F3＝F4 C．F1＝12F3 D．F2＝12F4 解析：甲图是一个动滑轮，能够省一半的力，故F＝ 12 (G物＋G动)，当拉力与竖直方向有夹角时，由于夹角越大，拉力越大，所以F2>F1；乙图是定滑轮，只能改变力的方向，不省力也不费力，故F3＝F4＝G物。 答案：B 如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力 F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是( ) A．F1较小 B．F2较大 C．F1、F2、F3的大小不能确定 D...
