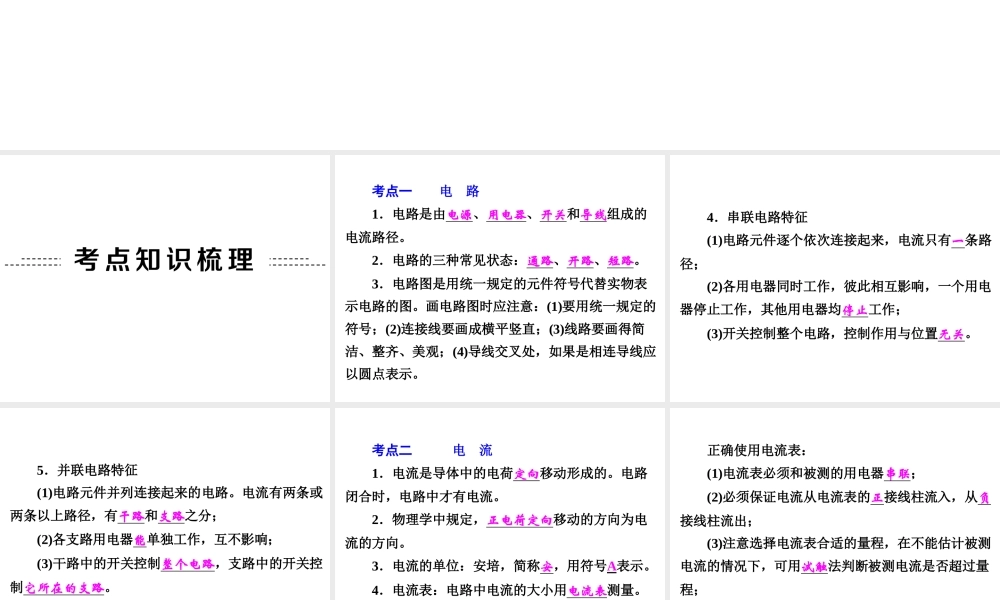

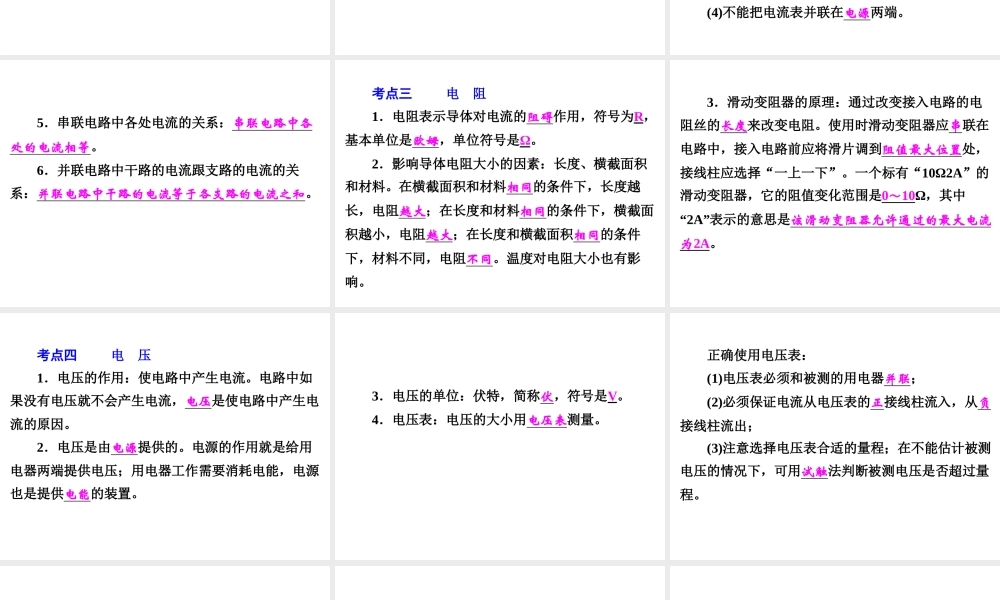

专题 20 电路探秘考点一 电 路 1．电路是由电源、用电器、开关和导线组成的电流路径。 2．电路的三种常见状态：通路、开路、短路。 3．电路图是用统一规定的元件符号代替实物表示电路的图。画电路图时应注意：(1)要用统一规定的符号；(2)连接线要画成横平竖直；(3)线路要画得简洁、整齐、美观；(4)导线交叉处，如果是相连导线应以圆点表示。 4．串联电路特征 (1)电路元件逐个依次连接起来，电流只有一条路径； (2)各用电器同时工作，彼此相互影响，一个用电器停止工作，其他用电器均停止工作； (3)开关控制整个电路，控制作用与位置无关。 5．并联电路特征 (1)电路元件并列连接起来的电路。电流有两条或两条以上路径，有干路和支路之分； (2)各支路用电器能单独工作，互不影响； (3)干路中的开关控制整个电路，支路中的开关控制它所在的支路。 考点二 电 流 1．电流是导体中的电荷定向移动形成的。电路闭合时，电路中才有电流。 2．物理学中规定，正电荷定向移动的方向为电流的方向。 3．电流的单位：安培，简称安，用符号A表示。 4．电流表：电路中电流的大小用电流表测量。 正确使用电流表： (1)电流表必须和被测的用电器串联； (2)必须保证电流从电流表的正接线柱流入，从负接线柱流出； (3)注意选择电流表合适的量程，在不能估计被测电流的情况下，可用试触法判断被测电流是否超过量程； (4)不能把电流表并联在电源两端。 5．串联电路中各处电流的关系：串联电路中各处的电流相等。 6．并联电路中干路的电流跟支路的电流的关系：并联电路中干路的电流等于各支路的电流之和。 考点三 电 阻 1．电阻表示导体对电流的阻碍作用，符号为R，基本单位是欧姆，单位符号是Ω。 2．影响导体电阻大小的因素：长度、横截面积和材料。在横截面积和材料相同的条件下，长度越长，电阻越大；在长度和材料相同的条件下，横截面积越小，电阻越大；在长度和横截面积相同的条件下，材料不同，电阻不同。温度对电阻大小也有影响。 3．滑动变阻器的原理：通过改变接入电路的电阻丝的长度来改变电阻。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值最大位置处，接线柱应选择“一上一下”。一个标有“10Ω2A”的滑动变阻器，它的阻值变化范围是0～10Ω，其中“2A”表示的意思是该滑动变阻器允许通过的最大电流为2A。 考点四 电 压 1．电压的作用：使电路中产生电流。电路中如果没有电压就不会产生电流，电压是使...
