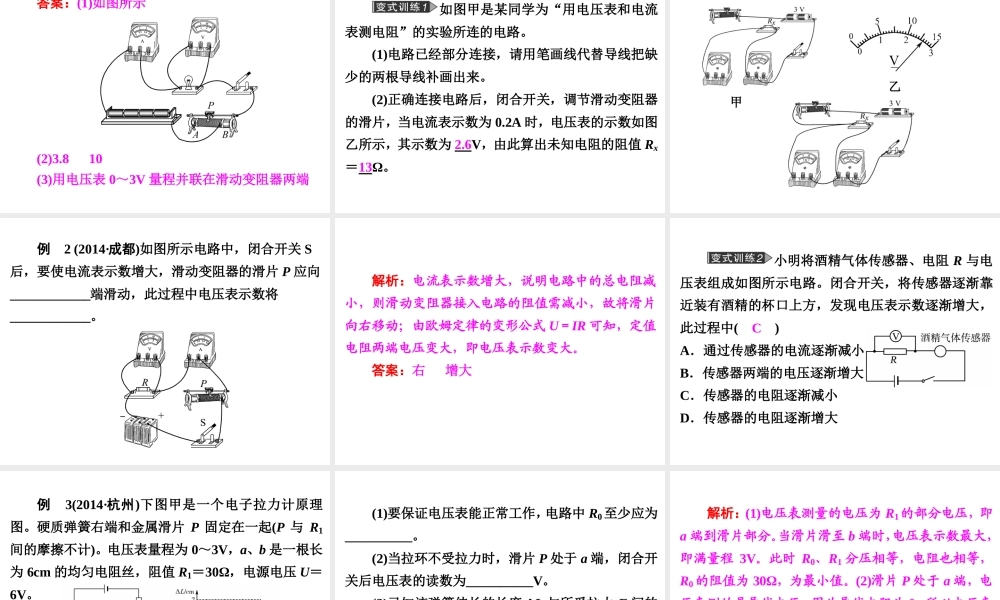

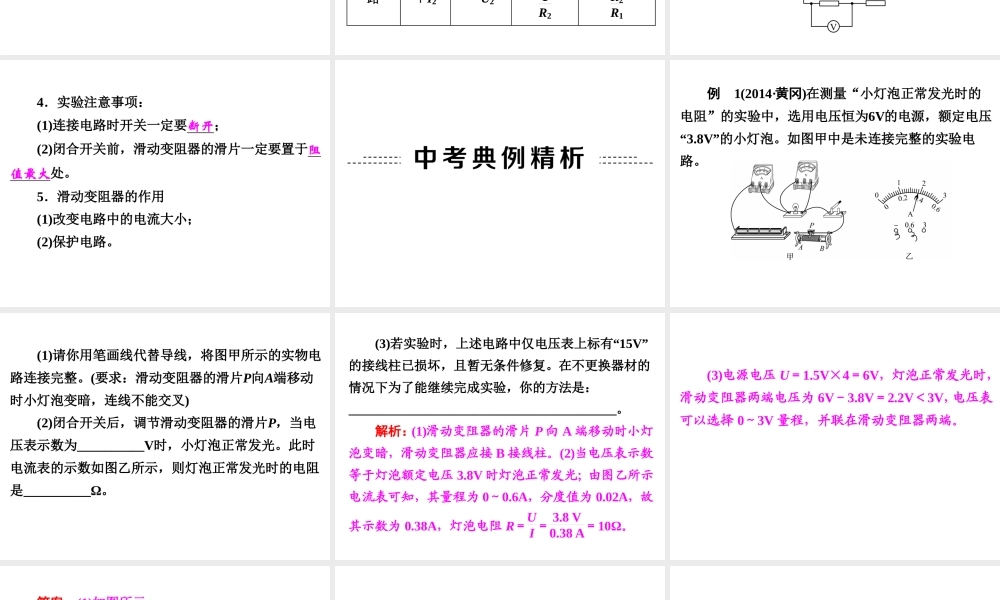

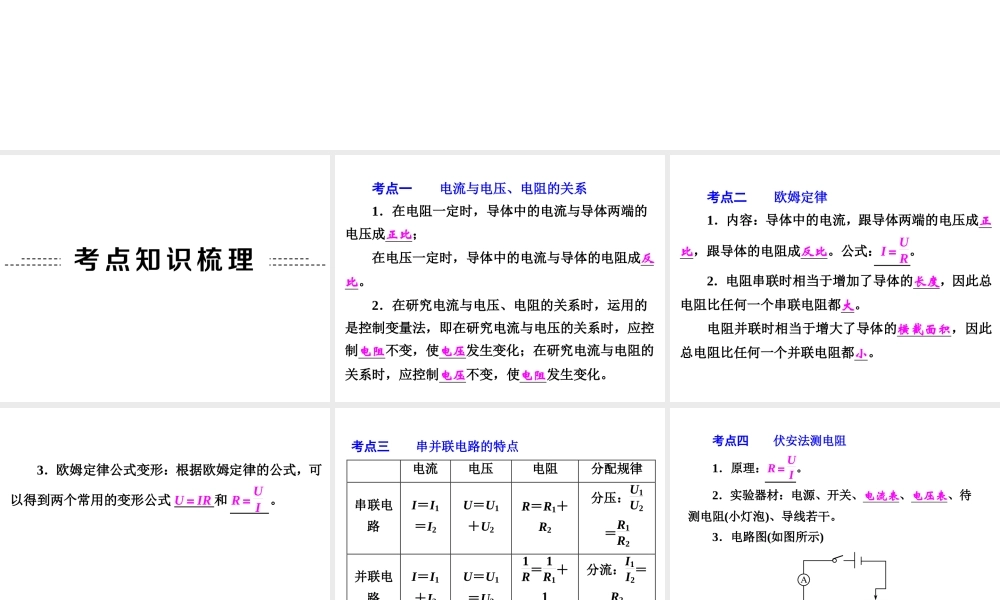

专题 21 欧姆定律考点一 电流与电压、电阻的关系 1．在电阻一定时，导体中的电流与导体两端的电压成正比； 在电压一定时，导体中的电流与导体的电阻成反比。 2．在研究电流与电压、电阻的关系时，运用的是控制变量法，即在研究电流与电压的关系时，应控制电阻不变，使电压发生变化；在研究电流与电阻的关系时，应控制电压不变，使电阻发生变化。 考点二 欧姆定律 1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公式：I＝UR。 2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大。 电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小。 3．欧姆定律公式变形：根据欧姆定律的公式，可以得到两个常用的变形公式 U＝IR 和 R＝UI 。 考点三 串并联电路的特点 电流 电压 电阻 分配规律 串联电路 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2 分压：U1U2＝R1R2 并联电路 I＝I1＋I2 U＝U1＝U2 1R＝ 1R1＋1R2 分流：I1I2＝R2R1 考点四 伏安法测电阻 1．原理：R＝UI 。 2．实验器材：电源、开关、电流表、电压表、待测电阻(小灯泡)、导线若干。 3．电路图(如图所示) 4．实验注意事项： (1)连接电路时开关一定要断开； (2)闭合开关前，滑动变阻器的滑片一定要置于阻值最大处。 5．滑动变阻器的作用 (1)改变电路中的电流大小； (2)保护电路。 例 1(2014·黄冈)在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡。如图甲中是未连接完整的实验电路。 (1)请你用笔画线代替导线，将图甲所示的实物电路连接完整。(要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉) (2)闭合开关后，调节滑动变阻器的滑片P，当电压表示数为__________V时，小灯泡正常发光。此时电流表的示数如图乙所示，则灯泡正常发光时的电阻是__________Ω。 (3)若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复。在不更换器材的情况下为了能继续完成实验，你的方法是： _________________________________________。 解析：(1)滑动变阻器的滑片 P 向 A 端移动时小灯泡变暗，滑动变阻器应接 B 接线柱。(2)当电压表示数等于灯泡额定电压 3.8V 时灯泡正常发光；由图乙所示电流表可知，其量程为 0～0.6A，分度值为 0.02A，故其示数为 0.38A，灯泡电阻 R＝UI ＝ 3.8 V0.38 A＝10Ω。 (3)...
