专题 23 家庭电路考点一 家庭电路) 1．家庭电路主要由进户线、电能表、闸刀开关、保险盒、用电器、插座、开关等部分组成
(1)火线与零线之间的电压是 220V； (2)电能表装在家庭电路的干路上； (3)家庭电路中的用电器(包括插座)都是并联的；开关应接在火线上，且与被控制的用电器串联
2．使用测电笔时应使笔尖金属体与待测电路接触，手必须接触笔尾金属体，当氖管发光时，表示待测部分是火线
3．触电事故分为单线触电和双线触电两种类型，如果发生了触电事故，要立即切断电源
4．熔断器作用：避免电路中由于短路或用电器总功率过大造成电流过大
其中作为熔断丝(保险丝)的材料要熔点低，且电阻率大
所选用保险丝额定电流应等于或稍大于电路中的最大正常工作电流
5．断路器：当电路中电流达到额定值的一定倍数时可以自动切断电路，相当于闸刀开关和熔断器的组合
6．三孔插座：如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上
接法：左孔接零线，右孔接火线，上孔接地线
考点二 安全用电 1．安全电压：一般情况下，人体的安全电压不高于 36 伏
但在潮湿环境下安全电压应在 24 伏甚至 12伏以下
2．安全用电原则：不接触低压带电体，不靠近高压带电体
3．触电原因：电流通过人体达到一定量时引起的伤害事故
电流大小与人体的电阻及其加在人体两端的电压大小都有关

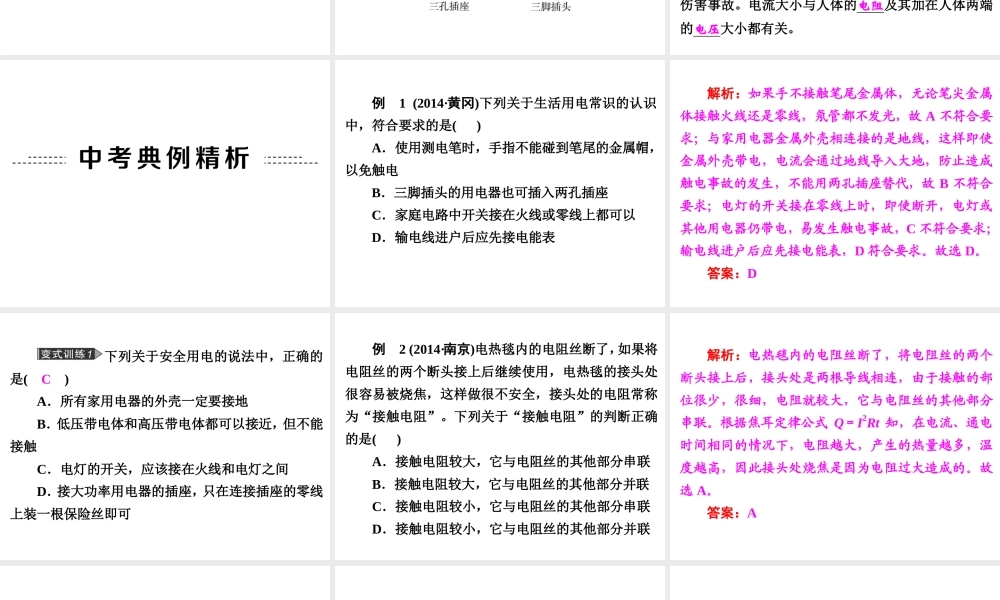

例 1 (2014·黄冈)下列关于生活用电常识的认识中，符合要求的是( ) A．使用测电笔时，手指不能碰到笔尾的金属帽，以免触电 B．三脚插头的用电器也可插入两孔插座 C．家庭电路中开关接在火线或零线上都可以 D．输电线进户后应先接电能表 解析：如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故 A 不符合要求；与家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故
