《土层锚杆支护》课件VIP专享

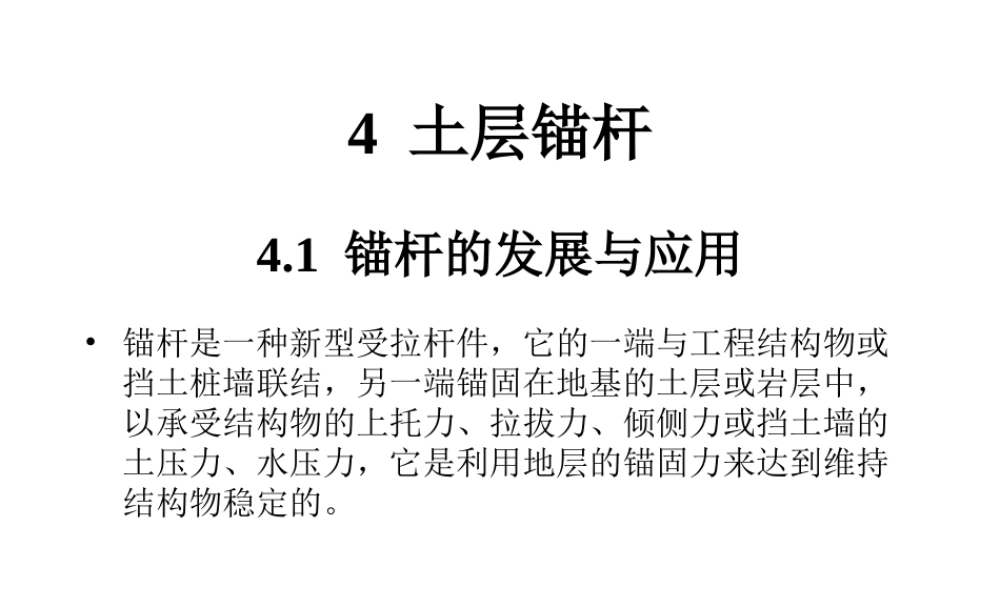

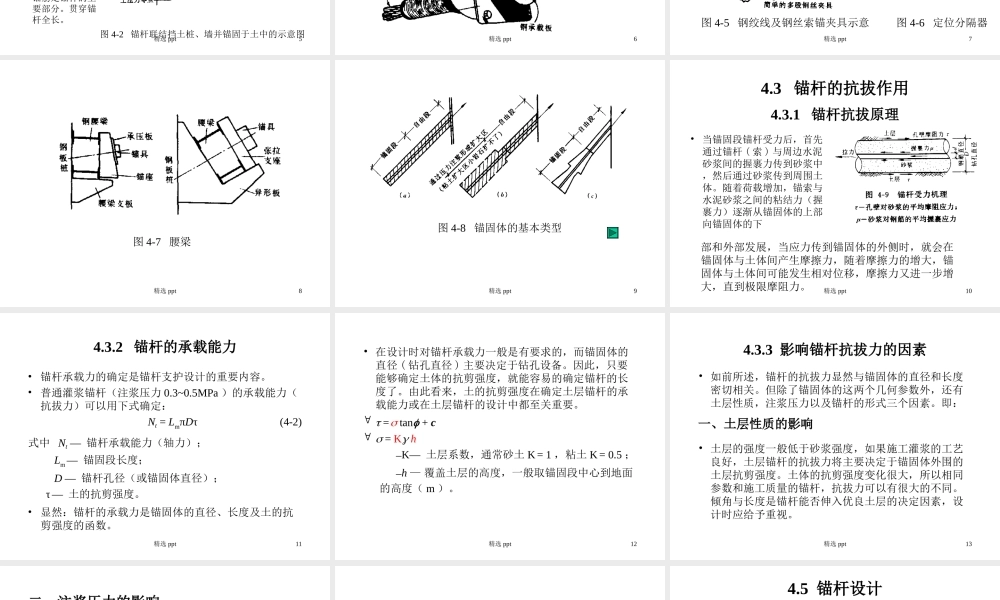

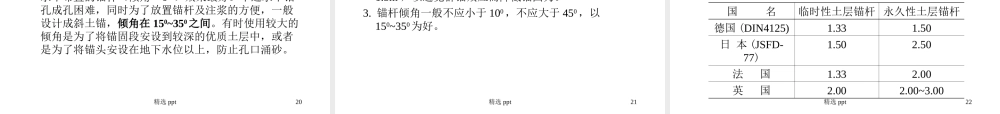

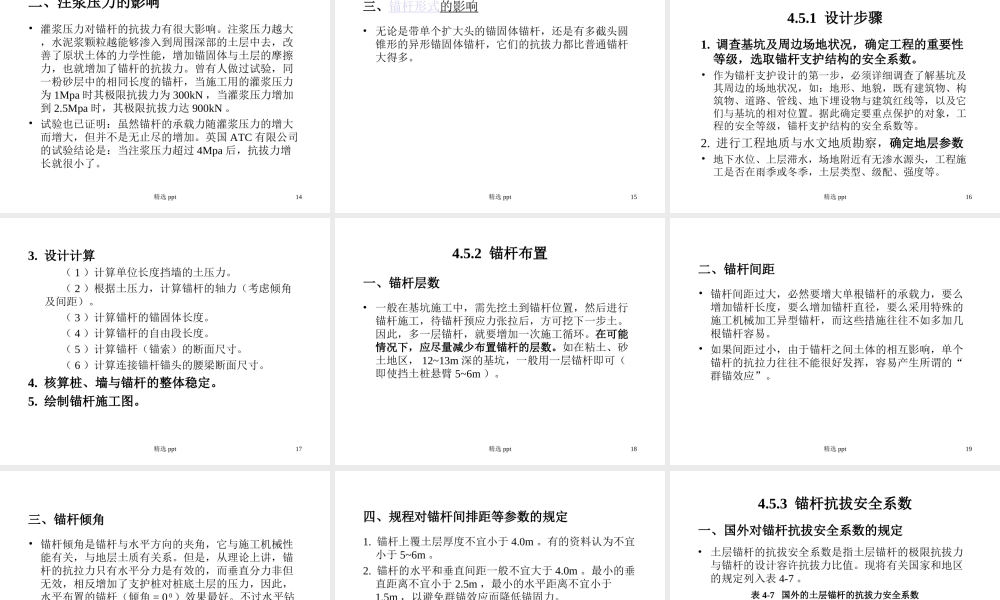

精选 ppt14 土层锚杆4.1 锚杆的发展与应用• 锚杆是一种新型受拉杆件，它的一端与工程结构物或挡土桩墙联结，另一端锚固在地基的土层或岩层中，以承受结构物的上托力、拉拔力、倾侧力或挡土墙的土压力、水压力，它是利用地层的锚固力来达到维持结构物稳定的。精选 ppt24.1.1 锚杆在土木工程中的应用精选 ppt34.1.2 土层锚杆的发展• 土层锚杆是在岩石锚杆的基础上发展起来的。用于隧道支护的岩石锚杆历史悠久，但直到 1958 年德国一个公司才首先在深基坑开挖中将其用于挡土墙支护。• 土层锚杆具有以下一系列优点：1 ）与内支撑相比，挖土施工空间大。2 ）锚杆施工机械设备作业空间不大，适用于各种场地条件。3 ）锚杆的设计拉力可由抗拔试验获得，从而可以保证可靠的设计安全度。4 ）可以对锚杆施加预拉力，基坑变形容易控制。5 ）施工时的噪声很小。精选 ppt4• 锚杆支护在我国也是首先用于地铁隧道的， 80 年代初开始用于高层建筑基坑支护。土层锚杆以普通压力灌浆的居多，也有二次灌浆及高压灌浆的，受拉杆件（锚筋）有粗钢筋、高强度钢丝束、钢绞线等，层数从一层发展到了四层，并已制定了多个行业规范。目前土层锚杆的应用已相当普遍，并且都为预应力锚杆。• 当然，任何技术的发展都是永恒的。锚杆技术的工艺材料、施工机具和理论研究等还在不断发展之中。精选 ppt54.2 锚杆的构造及类型•锚杆由锚头、锚筋和锚固体三部分组成。见图 4-2 至图 4-7 。•锚头是锚杆体的外露部分。•锚固体通常位于钻孔的深部。•锚头与锚固体间一般还有一段自由段。•锚筋是锚杆的主要部分。贯穿锚杆全长。图 4-2 锚杆联结挡土桩、墙并锚固于土中的示意图精选 ppt6图 4-3 钢筋锚杆锚头装置图 4-4 多根钢束锚杆锚头装置 精选 ppt7图 4-5 钢绞线及钢丝索锚夹具示意图 4-6 定位分隔器精选 ppt8图 4-7 腰梁精选 ppt9图 4-8 锚固体的基本类型精选 ppt104.3 锚杆的抗拔作用4.3.1 锚杆抗拔原理• 当锚固段锚杆受力后，首先通过锚杆 ( 索 ) 与周边水泥砂浆间的握裹力传到砂浆中，然后通过砂浆传到周围土体。随着荷载增加，锚索与水泥砂浆之间的粘结力（握裹力）逐渐从锚固体的上部向锚固体的下部和外部发展，当应力传到锚固体的外侧时，就会在锚固体与土体间产生摩擦力，随着摩擦力的增大，锚固体与土体间可能发生相对位移，摩擦力又进一步增大，直到极限摩阻力。精选 ppt114.3.2 锚杆的承载能力• 锚杆承...
