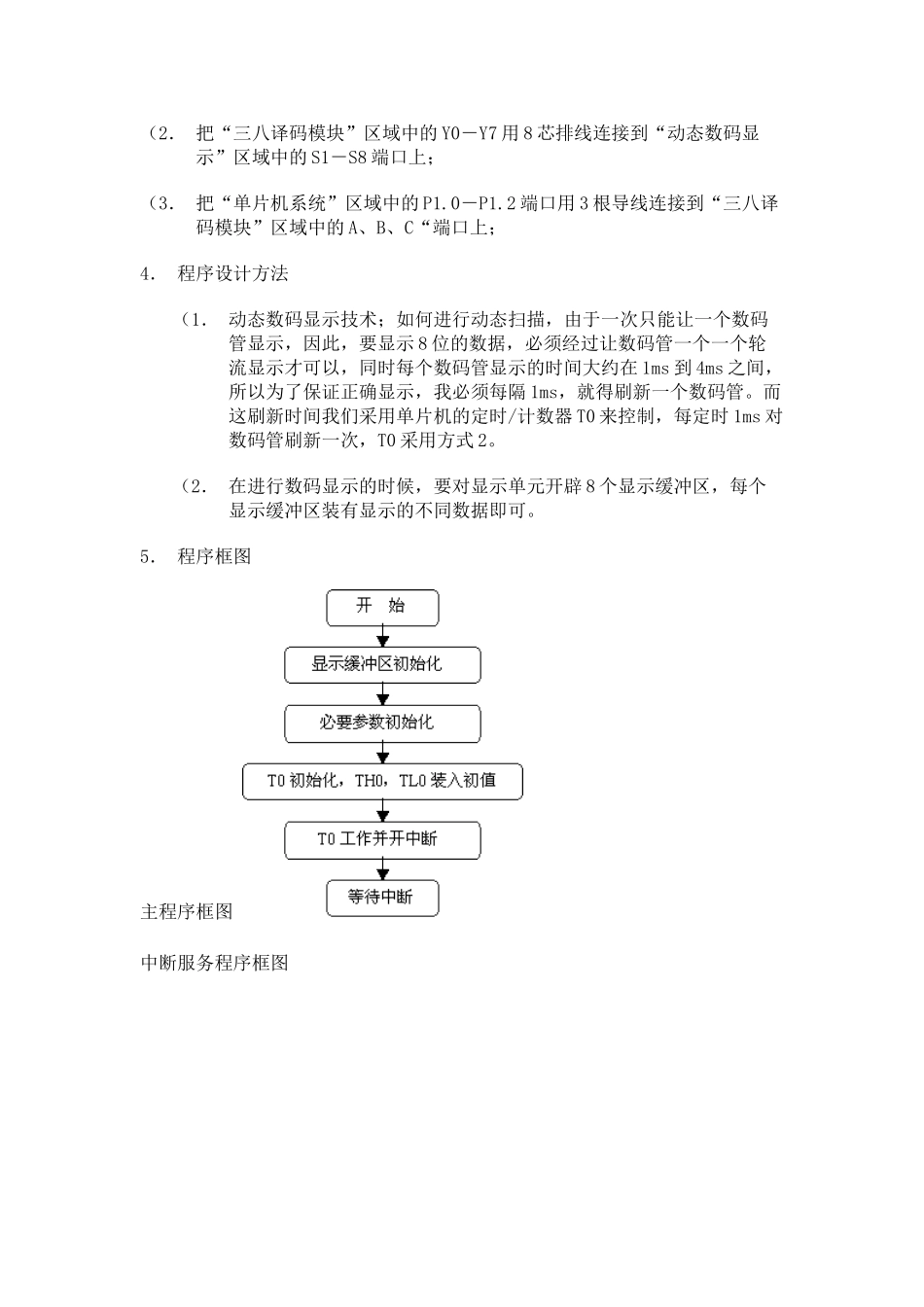

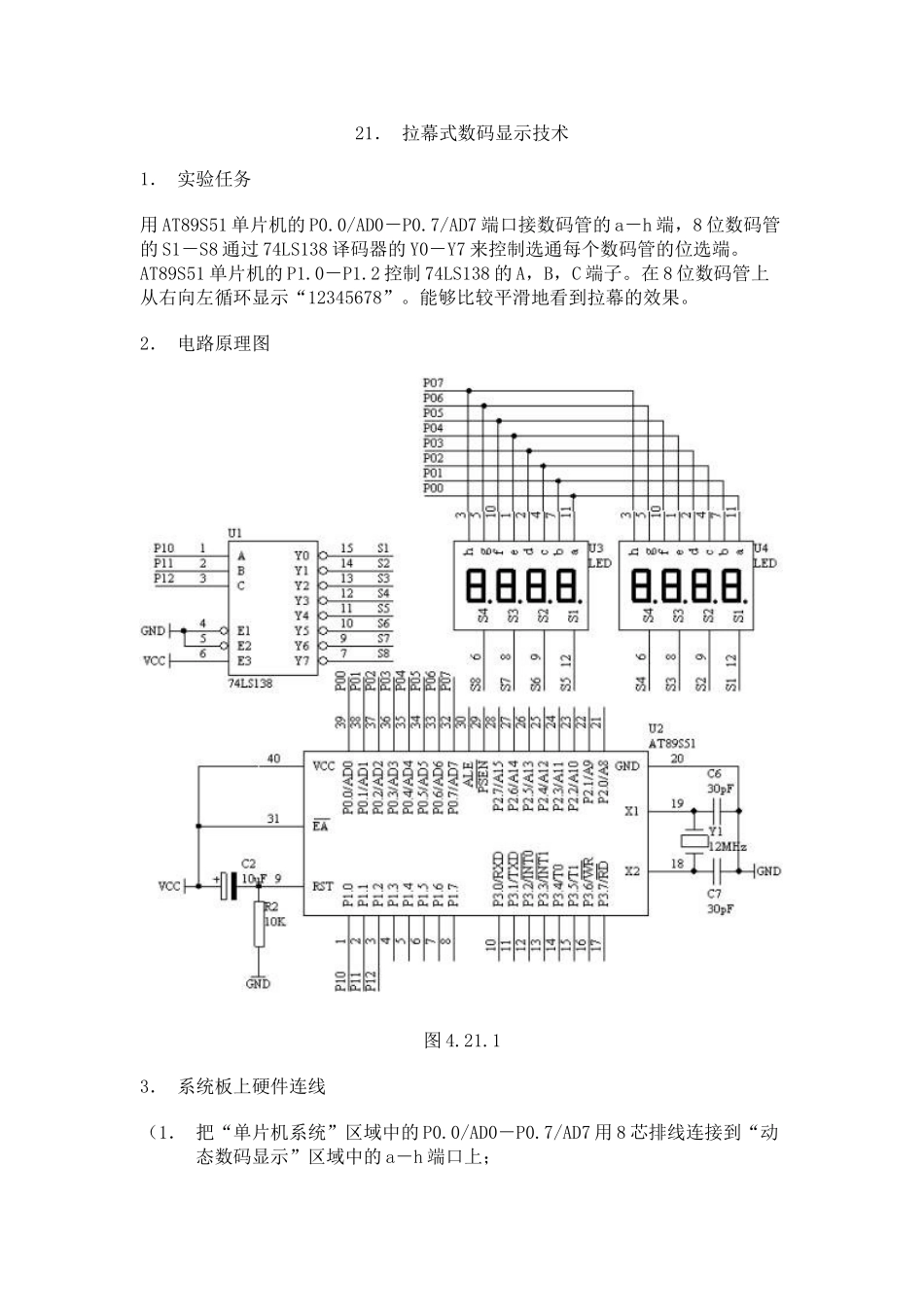

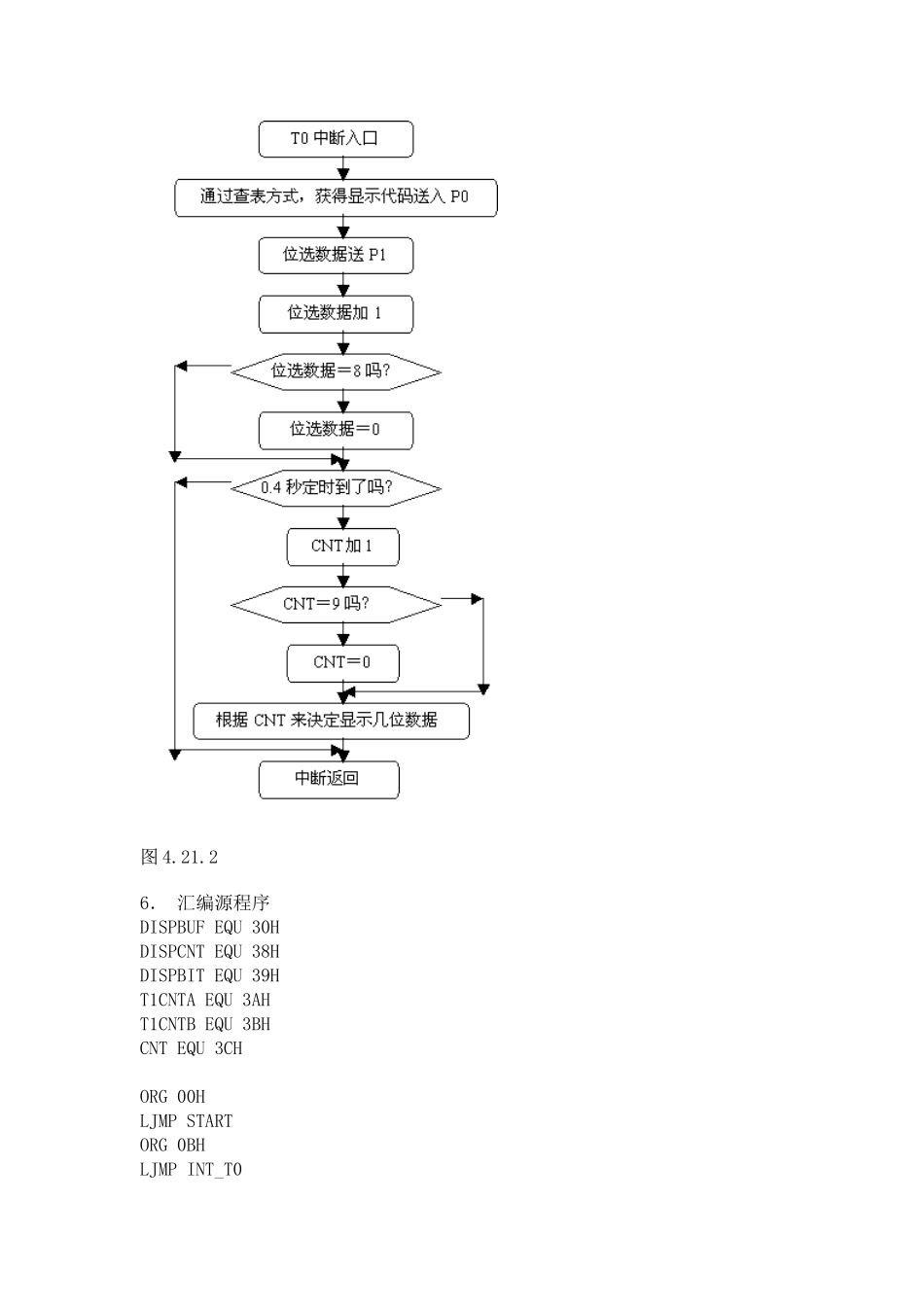

21． 拉幕式数码显示技术 1． 实验任务 用 AT89S51 单片机的 P0.0/AD0－P0.7/AD7 端口接数码管的 a－h 端，8 位数码管的 S1－S8 通过 74LS138 译码器的 Y0－Y7 来控制选通每个数码管的位选端。AT89S51 单片机的 P1.0－P1.2 控制 74LS138 的 A，B，C 端子。在 8 位数码管上从右向左循环显示“12345678”。能够比较平滑地看到拉幕的效果。 2． 电路原理图 图 4.21.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 用 8 芯排线连接到“动态数码显示”区域中的 a－h 端口上； （2． 把“三八译码模块”区域中的 Y0－Y7 用 8 芯排线连接到“动态数码显示”区域中的 S1－S8 端口上； （3． 把“单片机系统”区域中的 P1.0－P1.2 端口用 3 根导线连接到“三八译码模块”区域中的 A、B、C“端口上； 4． 程序设计方法 （1． 动态数码显示技术；如何进行动态扫描，由于一次只能让一个数码管显示，因此，要显示 8 位的数据，必须经过让数码管一个一个轮流显示才可以，同时每个数码管显示的时间大约在 1ms 到 4ms 之间，所以为了保证正确显示，我必须每隔 1ms，就得刷新一个数码管。而这刷新时间我们采用单片机的定时/计数器 T0 来控制，每定时 1ms 对数码管刷新一次，T0 采用方式 2。 （2． 在进行数码显示的时候，要对显示单元开辟 8 个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。 5． 程序框图 主程序框图 中断服务程序框图 图 4.21.2 6． 汇编源程序DISPBUF EQU 30HDISPCNT EQU 38HDISPBIT EQU 39HT1CNTA EQU 3AHT1CNTB EQU 3BHCNT EQU 3CHORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV DISPCNT,#8MOV A,#10MOV R1,#DISPBUFLP: MOV @R1,AINC R1DJNZ DISPCNT,LPMOV DISPBIT,#00HMOV T1CNTA,#00HMOV T1CNTB,#00HMOV CNT,#00HMOV TMOD,#01HMOV TH0,#(65536-1000) / 256MOV TL0,#(65536-1000) MOD 256SETB TR0SETB ET0SETB EASJMP $INT_T0:MOV TH0,#(65536-1000) / 256MOV TL0,#(65536-1000) MOD 256MOV A,DISPBITADD A,#DISPBUFMOV R0,AMOV A,@R0MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,AMOV A,P1ANL A,#0F8HADD A,DISPBITMOV P1,AINC DISPBITMOV A,DISPBITCJNE A,#08H,NEXTMOV DISPBIT,#00HNEXT: INC T1CNTAMOV A,T1CNTACJNE A,#50,LL1MOV T1CNTA,#00HINC T1...
