单片机实例“叮咚”门铃设计和实现 电气工程自动化专业

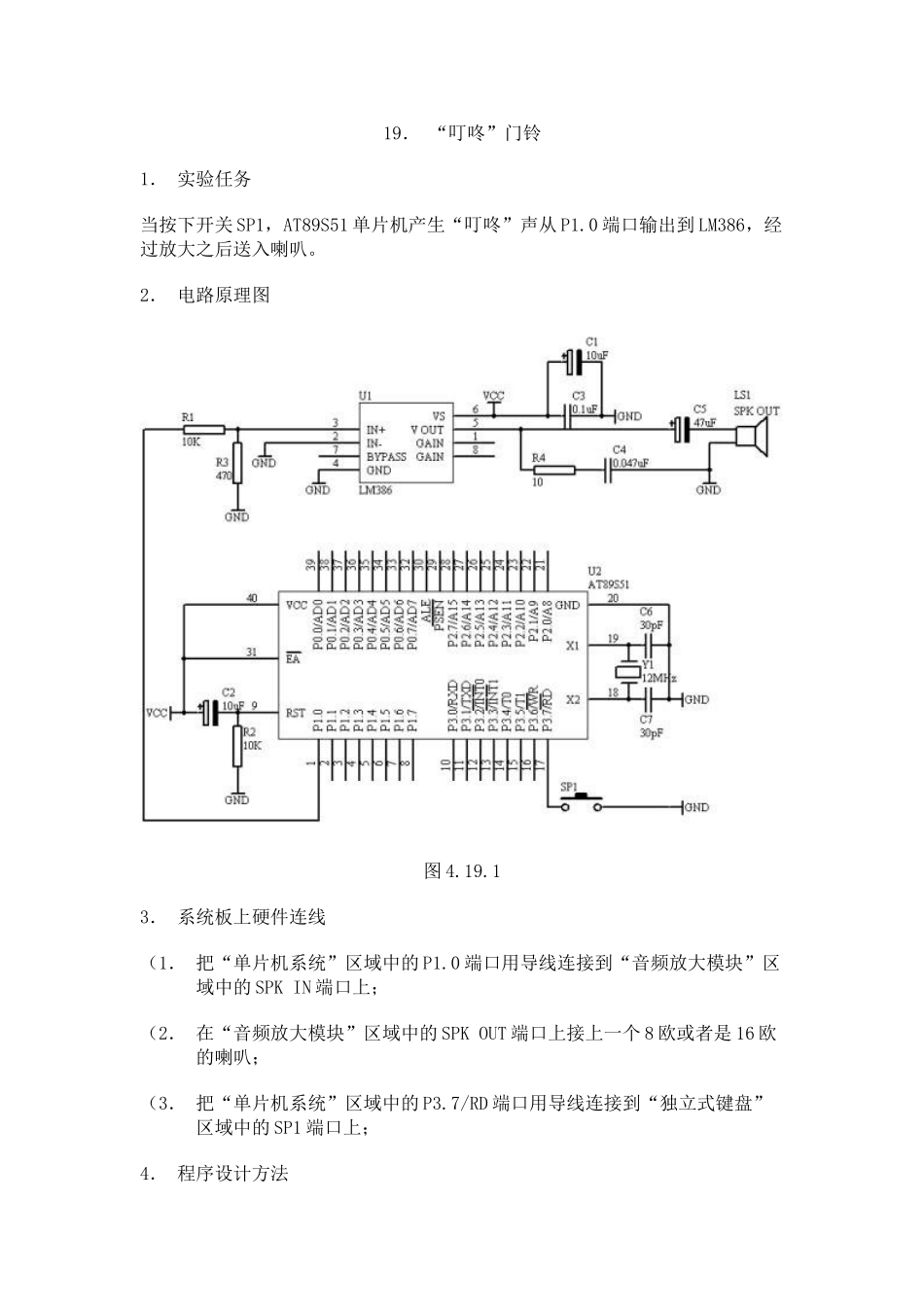

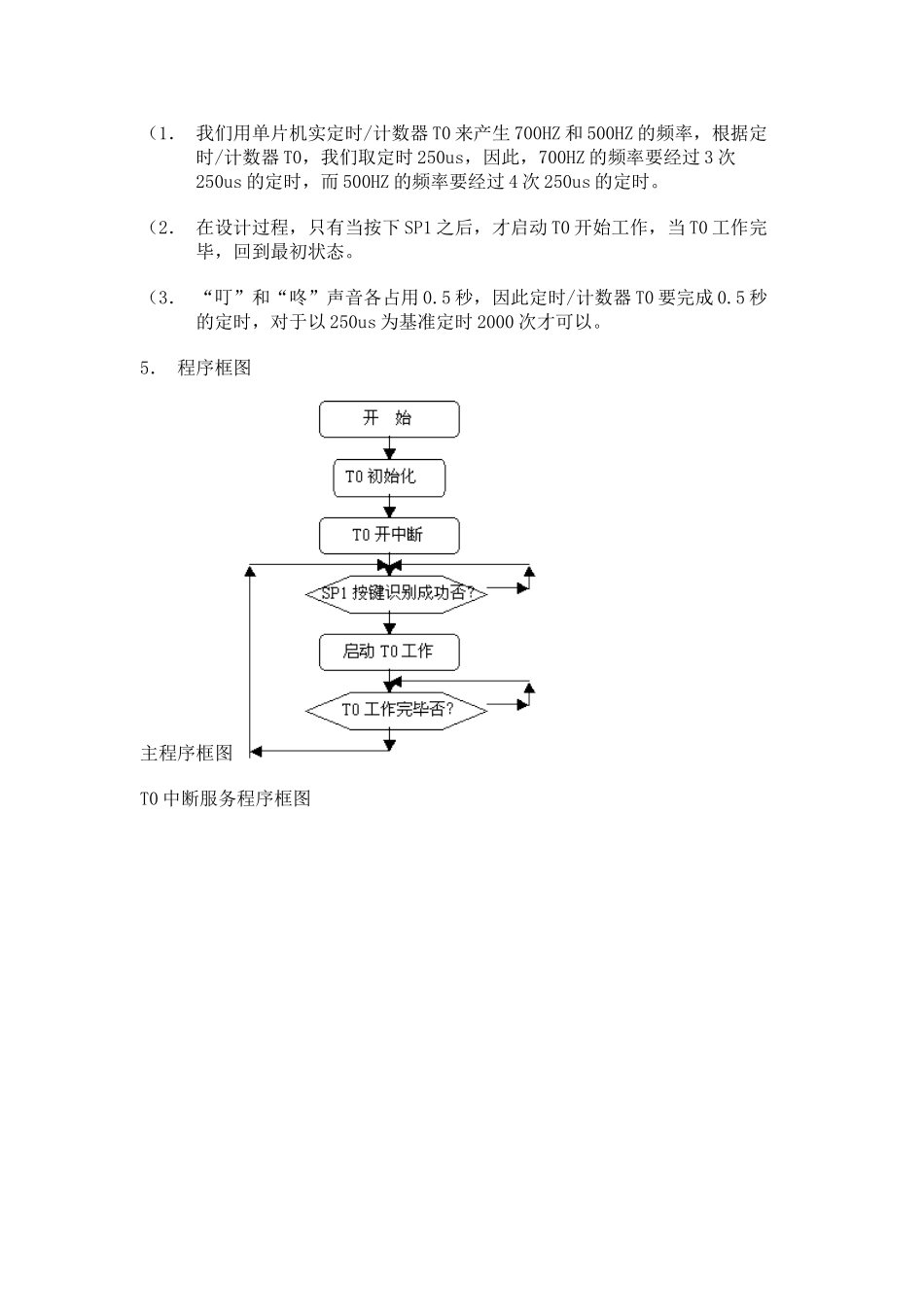

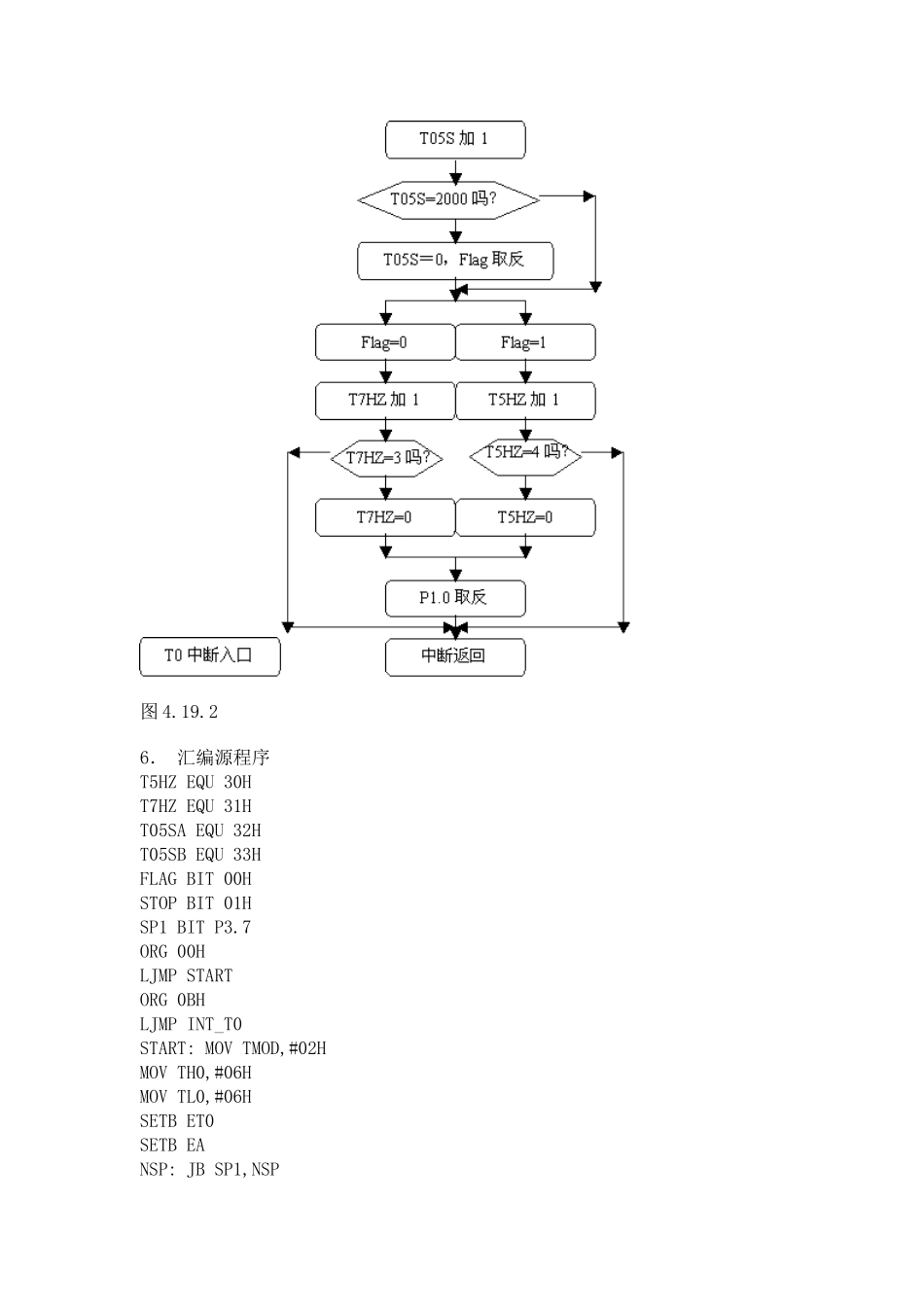

19． “叮咚”门铃1． 实验任务 当按下开关 SP1，AT89S51 单片机产生“叮咚”声从 P1.0 端口输出到 LM386，经过放大之后送入喇叭。 2． 电路原理图 图 4.19.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P1.0 端口用导线连接到“音频放大模块”区域中的 SPK IN 端口上； （2． 在“音频放大模块”区域中的 SPK OUT 端口上接上一个 8 欧或者是 16 欧的喇叭； （3． 把“单片机系统”区域中的 P3.7/RD 端口用导线连接到“独立式键盘”区域中的 SP1 端口上； 4． 程序设计方法 （1． 我们用单片机实定时/计数器 T0 来产生 700HZ 和 500HZ 的频率，根据定时/计数器 T0，我们取定时 250us，因此，700HZ 的频率要经过 3 次250us 的定时，而 500HZ 的频率要经过 4 次 250us 的定时。 （2． 在设计过程，只有当按下 SP1 之后，才启动 T0 开始工作，当 T0 工作完毕，回到最初状态。 （3． “叮”和“咚”声音各占用 0.5 秒，因此定时/计数器 T0 要完成 0.5 秒的定时，对于以 250us 为基准定时 2000 次才可以。 5． 程序框图 主程序框图 T0 中断服务程序框图 图 4.19.2 6． 汇编源程序T5HZ EQU 30HT7HZ EQU 31HT05SA EQU 32HT05SB EQU 33HFLAG BIT 00HSTOP BIT 01HSP1 BIT P3.7ORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV TMOD,#02HMOV TH0,#06HMOV TL0,#06HSETB ET0SETB EANSP: JB SP1,NSPLCALL DELY10MSJB SP1,NSPSETB TR0MOV T5HZ,#00HMOV T7HZ,#00HMOV T05SA,#00HMOV T05SB,#00HCLR FLAGCLR STOPJNB STOP,$LJMP NSPDELY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETINT_T0: INC T05SAMOV A,T05SACJNE A,#100,NEXTMOV T05SA,#00HINC T05SBMOV A,T05SBCJNE A,#20,NEXTMOV T05SB,#00HJB FLAG,STPCPL FLAGLJMP NEXTSTP: SETB STOPCLR TR0LJMP DONENEXT: JB FLAG,S5HZINC T7HZMOV A,T7HZCJNE A,#03H,DONEMOV T7HZ,#00HCPL P1.0LJMP DONES5HZ: INC T5HZMOV A,T5HZCJNE A,#04H,DONEMOV T5HZ,#00HCPL P1.0LJMP DONEDONE: RETIEND7． C 语言源程序#include unsigned char t5hz;unsigned char t7hz;unsigned int tcnt;bit stop;bit flag;void main(void){unsigned char i,j;TMOD=0x02;TH0=0x06;TL0=0x06;ET0=1;EA=1;while(1){if(P3_7==0){for(i=10;i>0;i--)for(j=248;j>0;j--);if(P3_7==0){t5hz=0;t7hz=0;tcnt=0;flag=0;stop=0;TR0=1;while(stop==0);}}}}void t0(void) interrupt 1 using 0{tcnt++;if(tcnt==2000){tcnt=0;if(flag==0){flag=~flag;}else{stop=1;TR0=0;}}if(flag==0){t7hz++;if(t7hz==3){t7hz=0;P1_0=~P1_0;}}else{t5hz++;if(t5hz==4){t5hz=0;P1_0=~P1_0;}}}
